产品概要

和PC简单连接后进行测量!
允许过载为额定容量的500％，万一发生意外的负载在此范围内的话不会影响精确度。

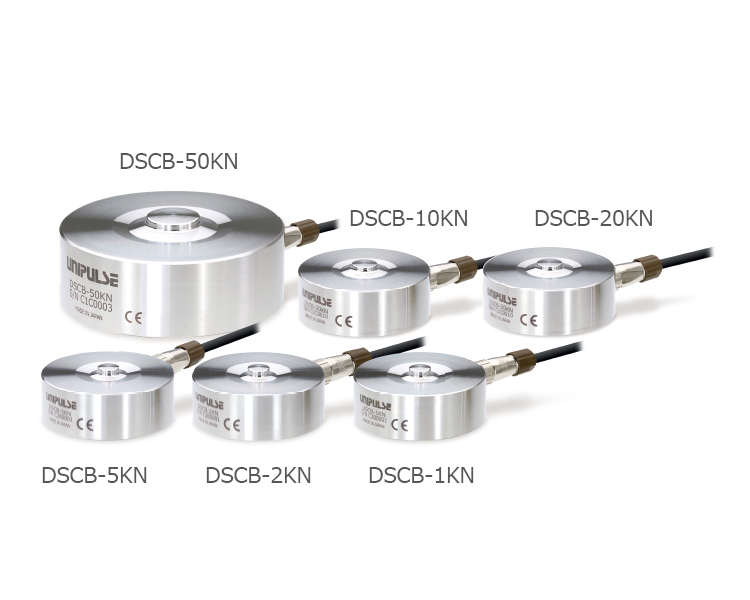

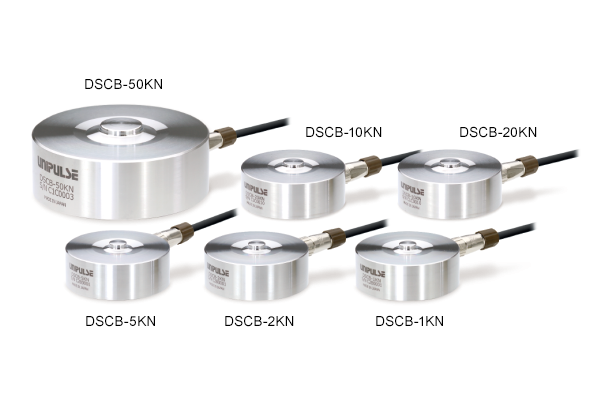

● 容量 1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
● 高刚性＆允许过载500%
● 便捷的维护性
● 内置放大器
● 无需仪表可使用保持功能和上下限比较功能！
● 在PC上实时显示负载变化

高刚性＆允许过载500%

因为负载时的变形小，也可用千机床的切削，磨削力的测定。
允许过载为额定容量的500％，万一发生意外的负载在此范围内的话不会影响精确度。

便捷的维护性

DSCB出货时都会调整好零点和测定范围，传感器更换时不需要校正。
由于电缆和传感器本体通过航空插头连接，因此更换传感器本体时无需重新进行麻烦的电缆布线。
因为知道出货时和现在的零点的偏差，所以能很快察觉异常。

拥有抗干扰强的数字输出

RS -485标准的输出形式抗干扰强，可进行长距离电缆布线安装。

内置多种功能

内置上下限比较，多种保持功能
可通过命令调整数字低通滤波器和移动平均滤波器。

不需要专用仪表就可以直接连接PC和PLC等

可以连接PC通过专用软件(免费)绘制出波形和记录数据。
●OK/NG判定功能

上下限比较（HH・HI・OK・LO・LL）

●初始设定简单

可读取写入设定值

●波形绘制

通过实时波形的绘制,使传感器的负载变化可视化
稳定・上下限比较状态也能一眼看出
可保存波形数据

●记录

记录测量值和状态(上下限比较等)
DSCB专用USB软件
通过USB可实时显示传感器的负载变化。

■显示设定

●正常

「Start」点击按钮后，获得指定了的时间段的数据。
「Stop」点击按钮后，停止

〇连续获取数据功能

「Stop」点击按钮前持续获得数据

〇触发功能

「Start」点击按钮后，会进入触发等待状态
把数据层指定了的值在指定了的方向上，在通过了的时间点上获取数据

●履历

图表显示以往数据

■触发功能

・预触发　・水平触发　・触发斜率


※使用DSCB用的USB专用软件时需要另外的RS-485-USB转换器。
　推荐产品：SI-35USB-L（LINE EYE）

※专用软件可以从我司官网上下载。
　可同时打开多个专用软件，1台电脑可连接多个DSCB。


技术参数

DSCB-1KN, DSCB-2KN, DSCB-5KN

型号 DSCB-1KN DSCB-2KN DSCB-5KN
额定容量 1 kN 2 kN 5 kN
允许超过负载 500% R.C.
非线性 0.1% R.O. 以下
滞后性 0.2% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 -10 ～ +60℃
允许温度范围 -20 ～ +70℃
零点的温度影响 0.015% R.O./℃ 以下
输出的温度影响 0.01% R.O./℃ 以下
转换分辨率 24 bit
负载的弯度 0.010 mm 0.012 mm 0.021 mm
固有频率 22 kHz 22 kHz 21 kHz
传感器材质 不锈钢制
重量 300 g 300 g 400 g
电源电压 DC 12 ～ 24 V±15%（内部绝缘）
消耗电量 0.7 W 以下
数字低通滤波 OFF、0.1 ～ 999.9 Hz之间可以任意设定
移动平均滤波 OFF、 2 ～ 999回次之间可以任意设定
采样速度 4800次/秒
接口 RS-485接口（4芯）
操作・设定方法 通过命令操作或专用软件（免费软件）进行显示・设定
专用软件功能 ・显示负载值　・波形绘制
・变更各种设定　・数据保存功能
显示位数 5位 （-99999 ～ +99999　有小数点）
其它功能 ・数字清零
・OK/NG判定（上下限比较：HH・HI・OK・LO・LL）
・保持功能（采样、峰值、谷值、峰值＆谷值、平均值）
・校正日/定格容量/读取产品序列号信息
电缆线 6芯屏蔽柔性电缆线 2 m 头部散状
另售商品 6芯屏蔽柔性电缆线 5 m 头部散状
符合CE认证 2011/65/EU+(EU)2015/863, 2014/30/EU(EN61326-1)



DSCB-10KN, DSCB-20KN, DSCB-50KN

型号 DSCB-10KN DSCB-20KN DSCB-50KN
额定容量 10 kN 20 kN 50 kN
允许超过负载 500% R.C.
非线性 0.1% R.O. 以下
滞后性 0.2% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 -10 ～ +60℃
允许温度范围 -20 ～ +70℃
零点的温度影响 0.015% R.O./℃ 以下
输出的温度影响 0.01% R.O./℃ 以下
转换分辨率 24 bit
负载的弯度 0.025 mm 0.035 mm 0.065 mm
固有频率 24 kHz 26 kHz 15 kHz
传感器材质 不锈钢制
重量 400 g 2.0 kg
电源电压 DC 12 ～ 24 V±15%（内部绝缘）
消耗电量 0.7 W 以下
数字低通滤波 OFF、0.1 ～ 999.9 Hz之间可以任意设定
移动平均滤波 OFF、 2 ～ 999回次之间可以任意设定
采样速度 4800次/秒
接口 RS-485接口（4芯）
操作・设定方法 通过命令操作或专用软件（免费软件）进行显示・设定
专用软件功能 ・显示负载值　・波形绘制
・变更各种设定　・数据保存功能
显示位数 5位 （-99999 ～ +99999　有小数点）
其它功能 ・数字清零
・OK/NG判定（上下限比较：HH・HI・OK・LO・LL）
・保持功能（采样、峰值、谷值、峰值＆谷值、平均值）
・校正日/定格容量/读取产品序列号信息
电缆线 6芯屏蔽柔性电缆线 2 m 头部散状
另售商品 6芯屏蔽柔性电缆线 5 m 头部散状
符合CE认证 2011/65/EU+(EU)2015/863, 2014/30/EU(EN61326-1)

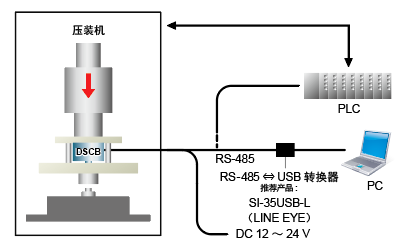

系统构成例

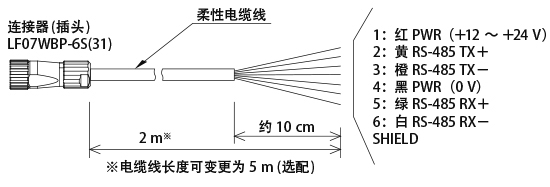

电缆线

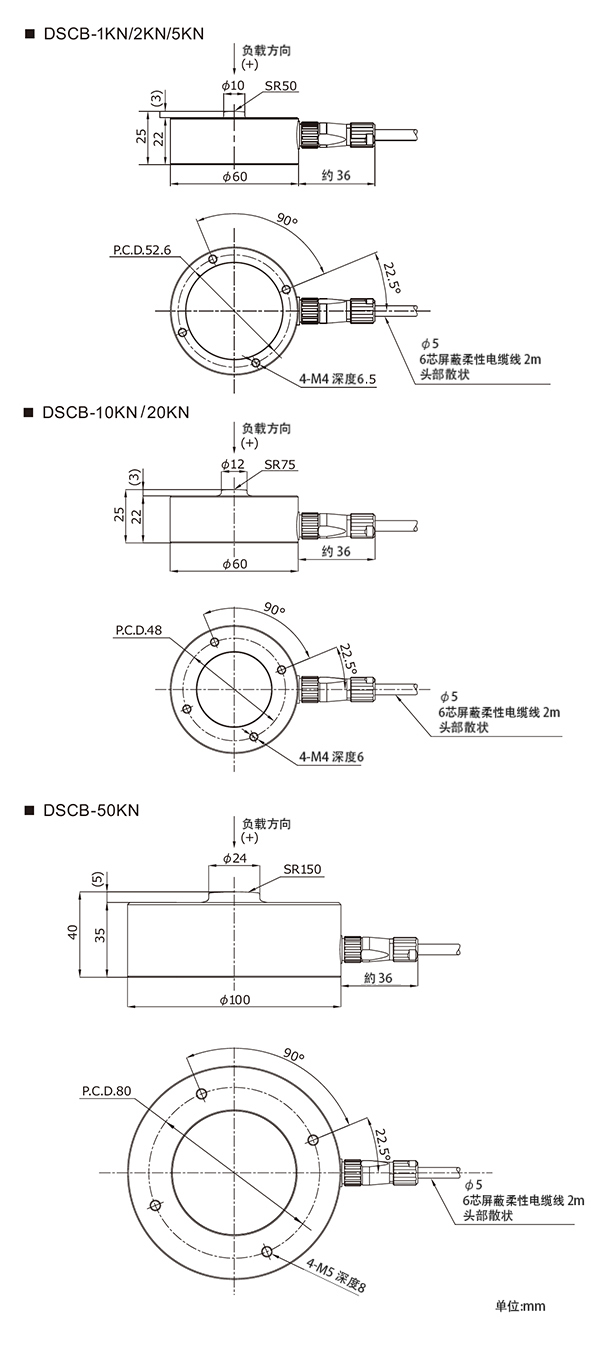

外形尺寸
