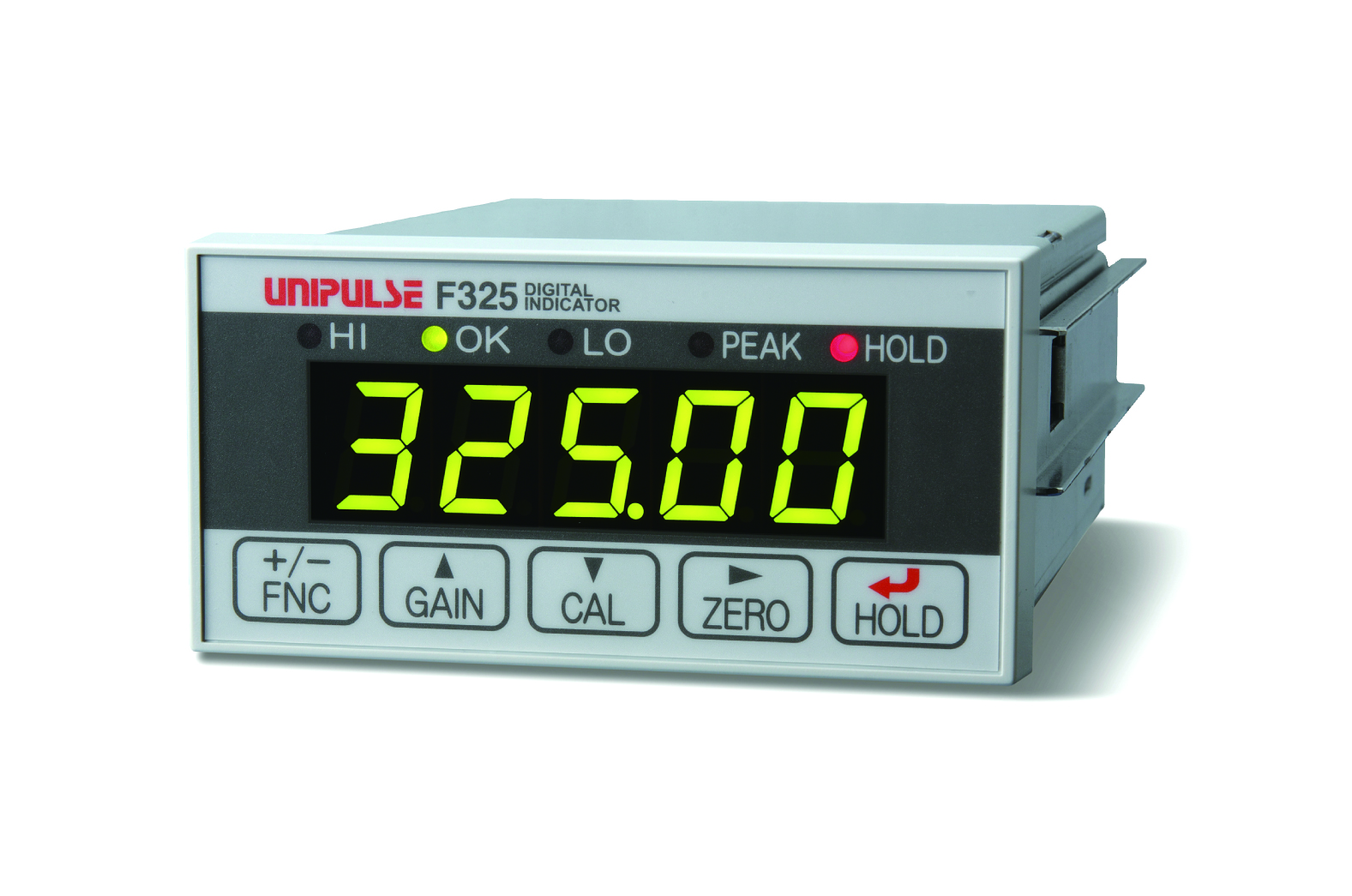

产品概要
模拟峰值保持功能

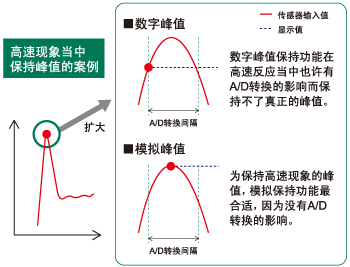

通过峰值跟踪回路，保持峰值的模拟信号。
峰值信号保持后再进行A/D转换显示数值，因此峰值保持高速而精确。
3000次/秒的AD转换
传感器输出信号通过3000次/秒※处理数字化输出。
※此外A/D处理能力可选30次/秒、300次/秒。
滤波效果范围广泛，于是重视稳定性的测量也可以使用。
采用模拟、数字滤波器
可以并用模拟滤波器和数字滤波器（低通滤波器、移动平均化）、有效过滤振动以及干扰。滤波器范围广泛， 可以按现场用途选择对应的滤波器。
接口

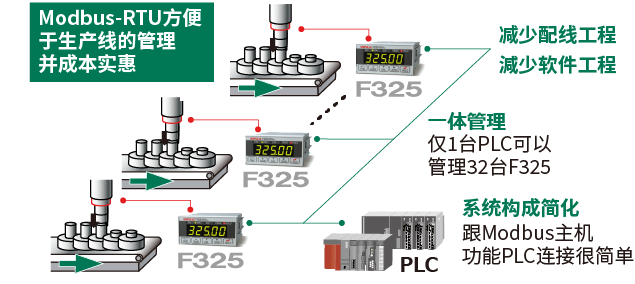

RS-485(Modbus-RTU、或UNIPULSE格式)，可选SI/F代替RS-485（订购时指定）。
应用案例
＜高速响应＞
通过模拟峰值保持功能对保持的峰值进行3000次/秒的高速处理，可以进行判定输出。

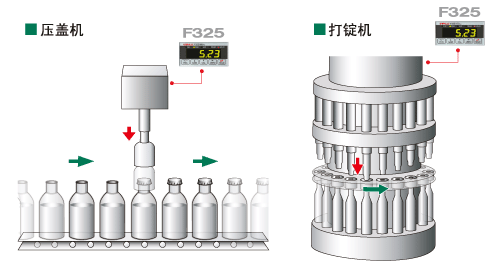

非常适用于生产节拍时间短的应用场景。
＜设定范围广＞
因设定A/D转换速度和滤波器，可应用于测力或称重
电脑软件设定
通过RS-485或RS-232C，在电脑可以设定各参数并保存。
技术参数
模拟部分｜显示部分｜外部输入输出信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC 10或者是2.5 V±10％（设定上可切换） 输出电流 30 mA 以内 |
|---|---|
| 输入信号范围 | －3.0 ～ ＋3.0 mV/V |
| 精度 |
非线性：0.02% FS±1 digit(3 mV/V输入时) 零点漂移：0.5 μV/℃ RTI 以内 增益漂移：25 ppm/℃ 以内 |
| A/D转换器 |
速度：30、300、3000次/秒（设定上可切换） 分辨率：24 bit（二进制） |
| 模拟滤波器 | 低通滤波器 fc=10 Hz、30 Hz、100 Hz、300 Hz、1 kHz、3 kHz、10 kHz、30 kHz（设定上可切换） |
| 数字滤波器 | 滤波器1：贝塞尔低通滤波器 截至频率是采样速度的1/300 以上，1/10以下情况可设定（可选无滤波器） 3000 次/秒：10 ～ 300 Hz、300次/秒：1.0 ～ 30.0 Hz、30次/秒：0.1 ～ 3.00 Hz 滤波器2：移动平均方式 可以任意设定成 OFF 2 ~ 999次 |
| 分辨率 | 1/30000（3.0 mV/V输入时） |
| 模拟监测输出 | 传感器输入1 mV/V当 约 2 V（负载抵抗2 kΩ 以上） |
| 保持功能 | 采样、峰值（可切换模拟峰值：反应性1 kHz或数字峰值） |
| 显示部分 | |
| 显示器 | 字高15 mm 7段绿色LED数字显示（5位） 数値：5位 显示值：-19999 ～ +99999 小数点：显示位置可以选择（0.000、0.00、0.0、0） |
|---|---|
| 显示项目 |
状态显示：红色3φLED：HI、LO、PEAK、HOLD、绿色3φLED：OK 显示次数：从3，6，13，25次/秒中选择 |
| 外部输入输出信号 | |
| 外部输入 （3路） |
DZ、HOLD、H.RESET ＜无电压接点输入＞ 可连接继电器、开关、晶体管等。通过输入接线头和COM接线头的短路、断开，输入信号。 连接晶体管时，连接漏型。 内部电源电压：DC 12 V、短路时电流：约 4 mA ＜＋COM/－COM 共用 电压输入＞（订购时指定） 可连接继电器、开关、晶体管等。通过输入接线头和COM接线头之间加电压，输入信号。 连接晶体管，＋COM时连接漏型、－COM时连接源型。 额定电压：DC 27.6 V max、ON条件：DC 9 V 以上（DC 24 V时负载电流 约 10 mA）、OFF条件：DC 3 V以下 |
|---|---|
| 外部输出 （5路） |
HI、OK、LO、自选输出1、自选输出2 （自选输出设定为上上限、下下限、警报、RUN、HOLD、零点附近、DZ答应中可选） 漏型（NPN）/ 源型（PNP）共用PhotoMOS继电器输出。 额定电压：DC 30 V max、额定电流：100 mA max、动作时间：约 1 msec |
| 接口 | |
| RS-485通讯接口（Modbus-RTU或UNIPULSE格式）或SI/F（UNIPULSE格式开发串行接口） BCD输出接口（漏型NPN）（选购件） BCD输出接口（源型PNP）（选购件） D/A转换（电压输出）（选购件） D/A转换（电流输出）（选购件） RS-232C通讯接口（选购件） |
|
| 一般性能 | |
| 电源电压 | AC 100 V ～ 240 V（+10%-15%）（自由电源）50/60 Hz DC 12 V ～ 24 V（±15%）（订购时指定） |
|---|---|
| 消耗电量 | AC 3 W typ. DC 4 W typ. |
| 浪涌电流(Typ) AC电源时 |
2 A、1 msec：AC 100 V平均负载状态 （常温，开始时） 4 A、1 msec：AC 200 V平均负载状态 （常温，开始时） |
| 浪涌电流(Typ) DC电源时 |
2 A、20 msec：DC 12 V平均负载状态 （常温，开始时） 1 A、50 msec：DC 24 V平均负载状态 （常温，开始时） |
| 使用条件 | 使用温度范围: -10 ～+40℃ 储存温度范围: -40 ～+80℃ 湿度: 85%RH 以下（无凝霜） |
| 外形尺寸 | 96(W) × 48(H) × 132.5(D) mm (不含凸起部分) |
| 安装板尺寸 | 92 × 45(+1-0) mm |
| 重量 | 约 600 g |
| 适合CE标准 | EMC指令 EN61326-1 安全规格 EN61010-1，EN62311 |
| 附属品 | |
| AC输入电源线（AC电源时） 附属电源电缆线接头是AC 125 V规格。 | 1 |
|---|---|
| 3P-2P变换接头 | 1 |
| 3P-2P变换接头（AC电源时） | 1 |
| 模拟输入/输出转换头端子台（下面配线、已安装在本体上） | 1 |
| 模拟输入/输出转换头端子台（上面配线、已安装在本体上） | 1 |
| 使用说明书 | 1 |
| 终端阻抗（RS-485时） | 1 |
| BCD输出用接头（BCD选购件安装时） | 1 |
选购件
| 品名 除了标准功能之外，还可以追加一项功能。 | |
| BCO | BCD输出接口（漏型NPN） |
|---|---|
| BSC | BCD输出接口（源型PNP） |
| DAV | D/A转换（电压输出） |
| DAI | D/A转换（电流输出） |
| 232 | RS-232C通讯接口 |
其他部件
| CA325AC3P-B3 | AC输入电源线 3 m（同附属品） |
|---|---|
| CA325AC3P-CEE7/7-B2 | AC输入电源线（耐压250 V）2 m |
| CN3P-2P | AC输入电源线3P-2P转换头（同附属品） |
| CN51 | BCD系列用接头 |
| CN82 | I/O入I/O输入输出插座端子台（正面配线） |
| CN83 | I/O输入输出插座端子台（下面配线）（同附属品） |
| CN84 | I/O输入输出插座端子台（上面配线）（同附属品） |
| TSU03 | 雷击电涌模块（DC专用） |
型号构成
