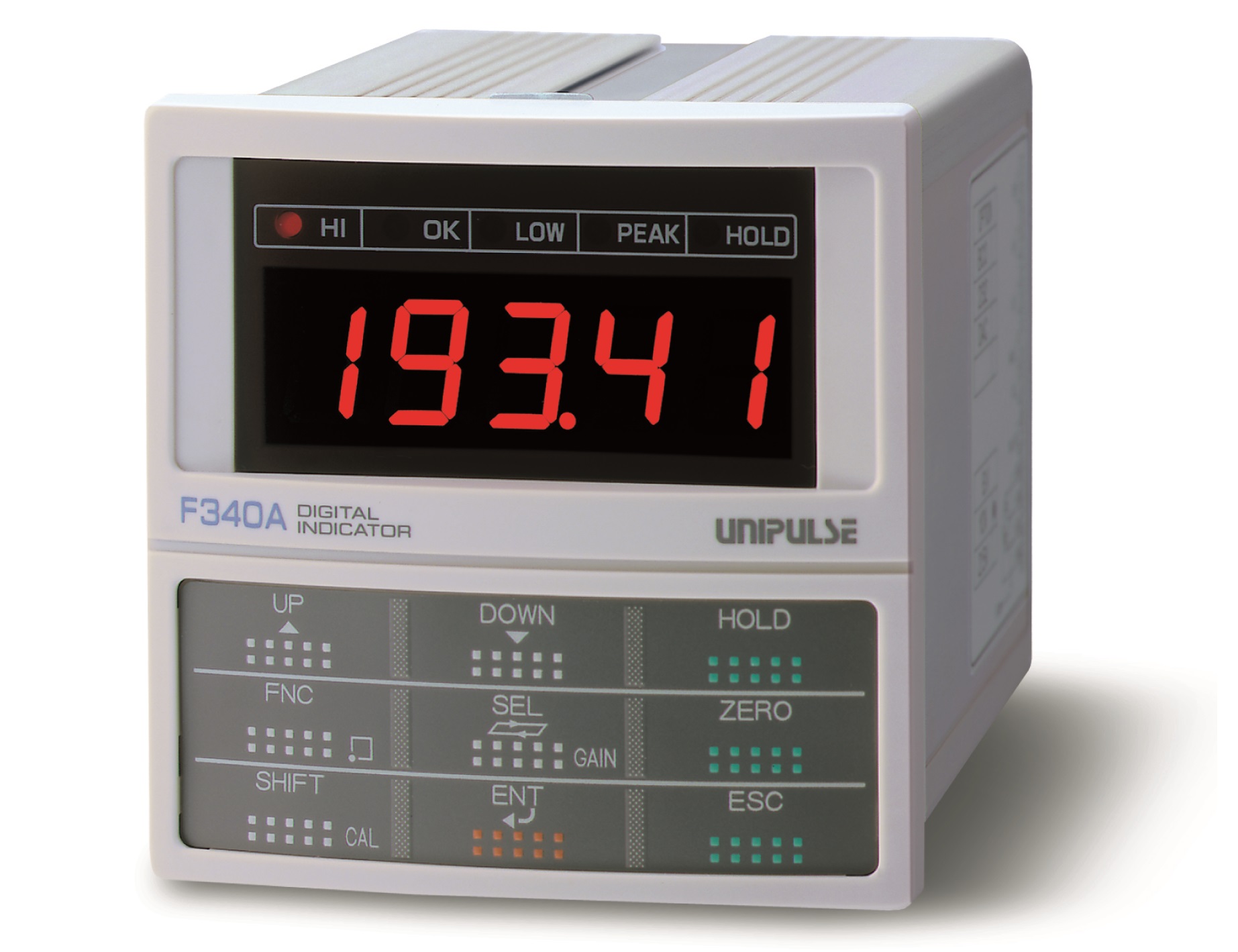

产品概要

电阻应变式传感器用的测力仪表。能够测量各种压力,压强,扭矩・重量等,这些功能使其在生产控制管理,自动仪器,试验机等各个方面得到广泛的应用。具备有DIN96的小型尺寸,峰值/采样保持功能,上下限比较功能,等效输入校正功能等,是一款方便,低价格的实用测力仪表。

技术参数

模拟部分
激励电压 DC 10, 2.5 V±10% 输出电流30 mA 以内
信号输入范围 -3.0 ~ +3.0 mV/V
精度 非线性:0.02% FS 以内(3 mV/V输入时)
零点漂移:0.5 μV/℃ RTI 以内
量程漂移:25 ppm/℃ 以内
A/D转换器 速度…100次/秒
16 bit(二进制)
模拟滤波 4/ 10/ 100/ 3 kHz
峰值保持功能
高速模拟输出形式
3 mV/V输入时…应答速度:约 1 kHz(Sin波输入・模拟滤波3 kHz时)
准确度:0.1% FS 以下 复位时间:50 μs 以下
电压输出 传感器输出成比例的模拟电压 输出水平:输入1 mV/V大约是2 V
SI/F输出 输出数据:显示值,状态

显示部分
显示器 字高:15 mm 7段绿色LED数字显示(5位)
数値:5位±8.8.8.8.8
显示值:-19999 ~ 19999
小数点显示位置可以选择
显示项目 状态显示:HI、OK、LOW、PEAK、HOLD红色LED5个
显示次数:从3/6/13/25次/秒中选择

设定部分
设定项目 校正:零点校正/量程校正(实物校正,等效输入校正)
上限値,下限値,上限・下限比较模式,滞后,数字减值,零点附近,数字滤波,模拟滤波,动态追踪,零点漂移,保持模式,自动打字,保持值打字,LOCK,分度,显示次数,激励电压,BCD数据更新比率,RS-232C,D/A输出模块零点设定,D/A输出模块满量程设定

外部信号
外部输入/输出信号 上限继电器(N/O)输出,下限继电器(N/O)输出,数字零点输入,保持输入
接口 SIF:2线式串口
232:RS-232C通讯接口(选购件)
BCO:BCD输出(选购件)
DAV:D/A输出模块(电压输出)(选购件)
DAI:D/A输出模块(电流输出)(选购件)
*选购件只能安装一个

一般性能
电源电压 AC 100 V ~ 240 V+10%-15%(自由电源) 50/60 Hz、 DC 12 ~ 24 V(±15%)(订货时指定)
消耗电力 15 W max
使用条件 使用温度范围: -10 ~ 40℃ 保存温度范围: -40 ~ +80℃
湿度:85% RH 以下(无凝霜)
外形尺寸 96(W) × 96(H) × 135(D) mm (不含凸起部分)
开孔尺寸 92 × 92+1-0 mm
重量 约 0.9 kg
适合CE标准 EMC指令 EN61326-1
安全规格 EN61010-1,EN62311

附属品 AC输入电源线(额定电流125 A)3 m* ×1
AC输入电源线用3P-2P变换接头* ×1
小型螺丝刀 ×1
传感器电缆线用铁氧磁芯体 ×1
AC输入电源线用铁氧体磁芯* ×1
BCD输出用接头(BCD选购件安装时) ×1
使用说明书 ×1
*只在AC电源的时候附带


选购件

品名
BCO BCD 输出模块
232 RS-232C通讯接口
DAV D/A转换模块(电压输出)
DAI D/A转换模块(电流输出)


其他选购件

品名
CAAC3P-B3 AC输入电源 3 m
CAAC3P-CEE7/7-B2 AC输入电源(耐压250 V)2 m
CN3P-2P AC输入电源线用3P-2P转换接头
CN35 RS-232C用D-Sub25p接头
CN21 BCD输出用接头
E04SR301334 铁氧体磁环
TSU01 避雷模块
TSU03 避雷模块DC电源

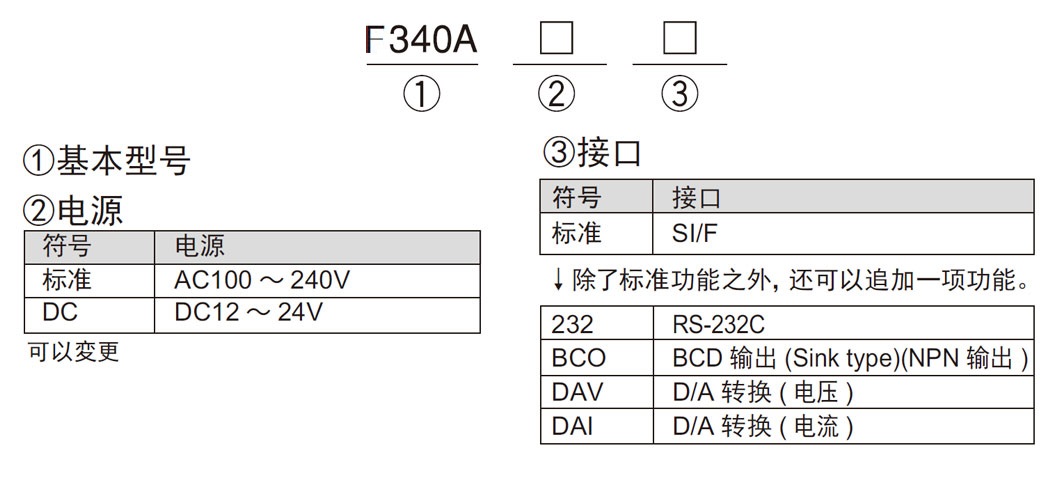

型号构成

1_F340A
