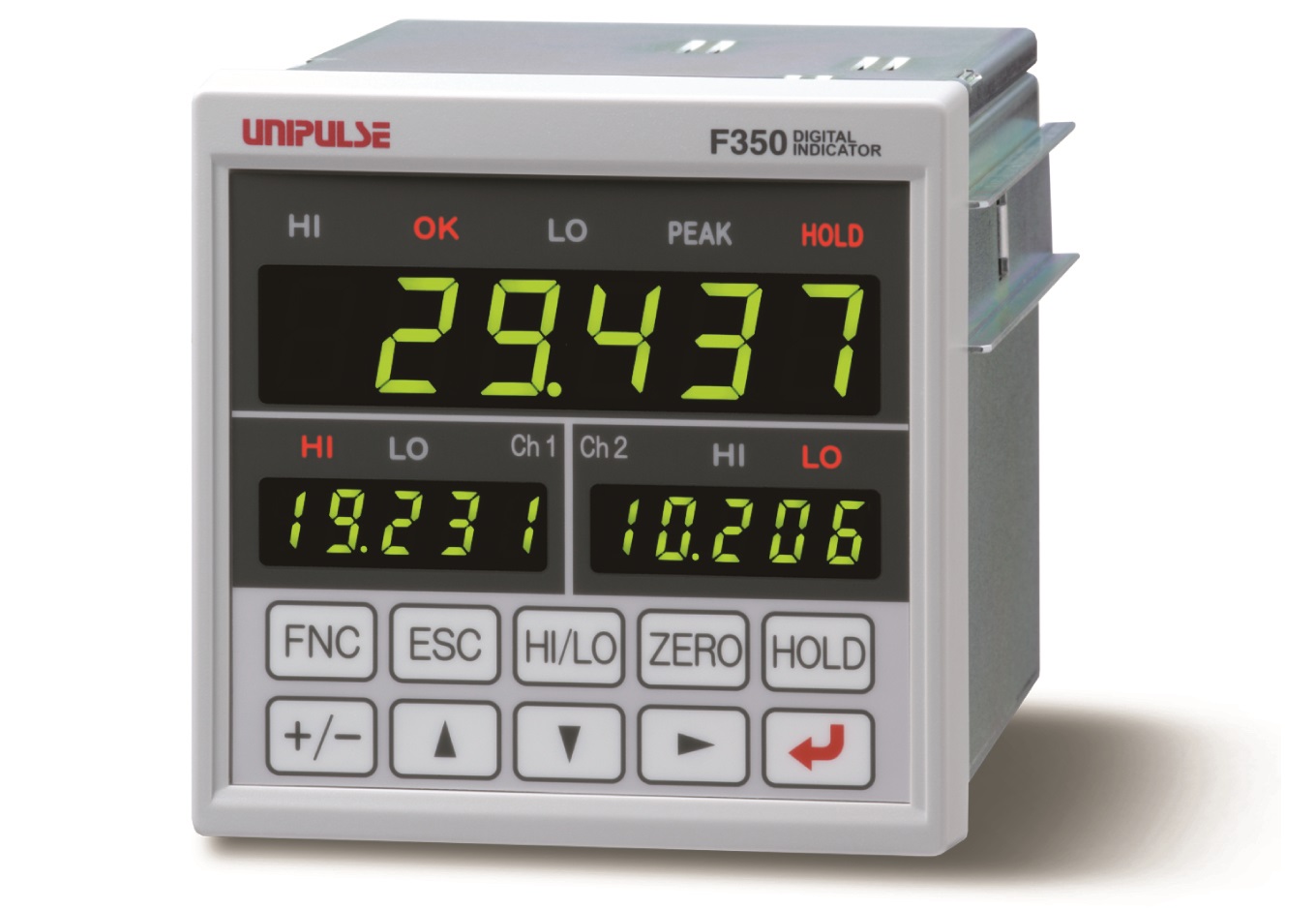

产品概要
可以对应双通道的应变式传感器输入的测力仪表。由于备用ch1+ch2，ch1-ch2等演算功能，适用于总重，差值，平衡等测量。是一个DIN96的小型尺寸，每个通道每秒3000次的A/D转换，并带有等效输入校正的实用机型。
特长
2 ch输入
对于应变式传感器的2ch输入值，可以以演算判断的形式输出。
主显示屏显示演算值，副显示屏显示ch1,ch2的输入值。
演算功能
● ch1＋ch2･･･････････ch1的数值和ch2的数值相加
● ch1－ch2･･･････････ch1的数值和ch2的数值相减
● |ch1－ch2|･･････････ch1的数值和ch2的数值的差的绝对值
● 高位选择･････････选择ch1的数值和ch2的数值的相对较大值
● 地位选择･････････选择ch1的数值和ch2的数值的相对较小值
具有9点的判断输出功能
● 演算値：HI、OK、LO
● ch1値：HI、LO、警报输出
● ch2値：HI、LO、警报输出
数字零点&数字减值
可以用按键操作的方式选择归零。同时也装载有从显示值中减去预先设定值的功能。
负载无法清零时此功能非常地便利。
模拟输出显示
能够输出在每个ch都有的输入信号的比例电压。
滞后性上下限比较功能
上能够使其上下限比较的时机的幅度扩大。可以有效的防止各种干扰。

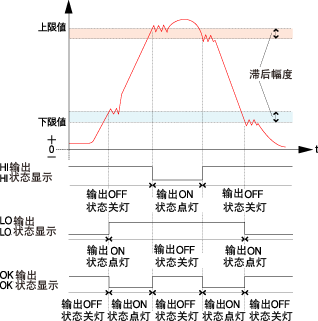

上下限出场时序表（演算值） 只有在ch1,ch2在HI.LO的时候可以使用。
保持功能
装配有演算值的保持（采样，峰值，谷值，平均值）功能。
能够通过外部信号进行区间的设定。

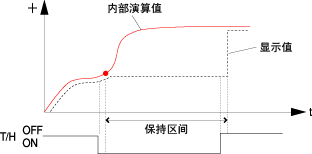

例 1）采样保持

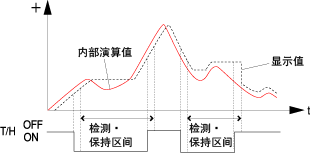

例 2）全区间峰值保持

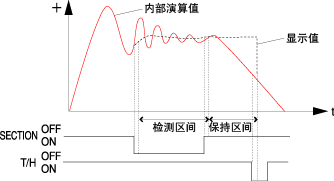

例 3）外部指定区间平均值保持

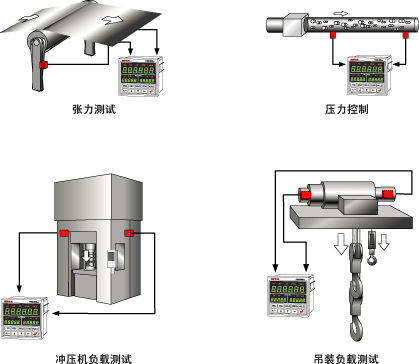

应用案例
技术参数
| 模拟部分 | |
| 传感器输入通道数 | 2 路载荷输入通道（应变片输入） |
|---|---|
| 激励电压 | DC 10 V, 2.5 V±5%（根据设定） 输出电流：60 mA 以下（2输入共计） |
| 以下、每种输入通道通用 | |
| 信号输入范围 | -3.0 ～ +3.0 mV/V |
| 精度 | 非线性：0.02% FS±1 digit 以内（3.0 mV/V输入时） 零点漂移：0.5 μV/℃ RTI 以内 增益漂移：0.01%/℃ 以内 |
| A/D转换器 | 速度:3000次/秒（可切换为300次/秒） 分辨率:24 bit（二进制）, 对于1 mV/V约等于1/10000 |
| 模拟滤波 | 低通滤波器（-6 dB/oct） 从 3 Hz、30 Hz、300 Hz、1 kHz 之间选择 |
| 模拟输出 | 输出水平：荷重式输入1 mV/V约等于2 V 负载阻抗：2 kΩ 以上 |
| 显示部分 | |
| 显示器 | 主显示：字高15 mm, 7段绿色LED数字显示（6位） 副显示 ：字高8 mm, 7段绿色LED数字显示（5位） |
|---|---|
| 显示值 | 主显示：5位 －99999 ～ ＋99999 符号:最上位是负号 副显示：5位 －19999 ～ ＋19999 符号:最上位是负号 |
| 显示次数 | 从 3, 6, 13, 25次/秒 中选择 |
| 状态显示 | HI／OK／LO／PEAK／HOLD／HI（ch1）／LO（ch1）／HI（ch2）／LO（ch2） |
| 保持 | |
| 保持 | 采用，峰值，谷值，平均值，区间设定，（全区间・外部・外部+时间） |
|---|---|
| 外部信号 | |
| 外部输入信号 （4点） |
保持区间控制/ 保持解除/ 清零1/ 清零2 无电压节点输入回路（-COM Type），Ic ＝ 10 mA 以下 |
|---|---|
| 外部输出信号 （11点） |
上下限比较输出（HI（ch1）・LO（ch1）・HI（ch2）・LO（ch2）・HI（演算）・OK（演算）・LO（演算））/ 保持终了输出/ 警报输出（ch1）/ 警报输出（ch2）/ RUN输出 集电极输出开关回路（漏型），Vceo ＝ 30 V（max） Ic ＝ 30 mA（max） |
| 接口 | |
| SIF | 2线式串口 |
|---|---|
| BCO | BCD并行数据输出接口（选件） |
| D3V | D/A转换电压输出（3 ch）（选件） |
| DAV | D/A转换接口 电压输出（选件） |
| DAI | D/A转换接口 电流输出（选件） |
| 232 | RS-232C通讯接口（选件） |
| 一般性能 | |
| 电源电压 | AC 100 V ～ 240 V+10%-15%（自由电源） 50/60 Hz |
|---|---|
| 消耗电力 | 6. W typ. |
| 使用条件 | 使用温度范围: -10 ～ +40℃ 保存温度范围: -40 ～ +80℃ 湿度:85%RH 以下（无凝霜） |
| 外形尺寸 | 96(W) × 96(H) × 138(D) mm (不含凸起部分) |
| 开孔尺寸 | 92 × 92+1-0 mm |
| 重量 | 约 1.0 kg |
| 适合CE标准 | EMC指令 EN61326-1 安全规格 EN61010-1，EN62311 |
| 附属品 | |
| AC输入电源线 3 m *附属电源电缆线接头是AC 125 V规格 | 1 |
|---|---|
| AC电源线用3P-2P变换接头 | 1 |
| FCN系列I/O接头 （带盖） | 1 |
| 铁氧体磁芯 | 2 |
| 使用说明书 | 1 |
| BCD 输出用接头 （BCD输出选件安装时） | 1 |
| 接点开关工具（D/A转换器(3 ch)选件时) | 1 |
| 小型螺丝刀 （D/A转换器选件安装时） | 1 |
| 模拟I/O接头端子台(已安装在本体上) | 1 |
其他选购件
| 品名 | |
| CA372-I/O | 电缆线一端带FCN接头 3 m |
|---|---|
| CA325AC3P-B3 | AC输入电源线 3 m(同附属品) |
| CA325AC3P-CEE7/7-B2 | AC输入电源线 （250 V 耐压） 2 m |
| CN3P-2P | AC电源线用3P-2P转换接头(同附属品) |
| CN34 | RS-232C用D-Sub9p接头 |
| CN50 | FCN系列I/O接头 （带盖）(同附属品) |
| CN51 | BCD输出用接头 |
| CN55 | FCN系列I/O接头（带斜盖） |
| CN73 | D/A转换器(3 ch)用接头 |
| CN81 | 模拟I/O接头端子台(同附属品) |
| DTC2-PSL | F350携带箱子 |
| GMP96×96 | 橡胶衬垫 |
| TSU01 | 雷击电涌模块 |

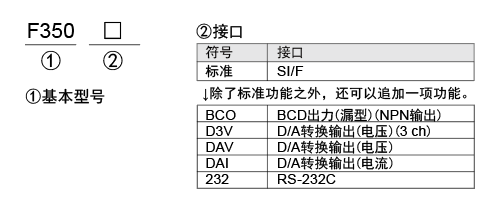

型号构成
