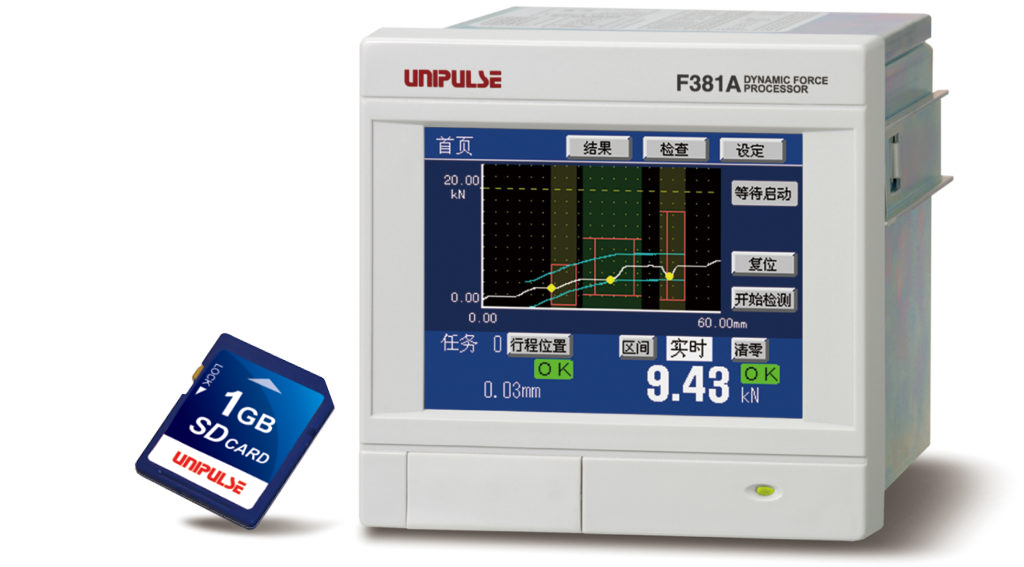

F381A – 测力波形显示类

产品概要

F381A是一种通过同电阻应变式传感器的组合使用，测量各种力，压强，扭矩等物理量并显示其波形的动态测力仪表。
只是数字比较难以扑捉到物理量的变化，通过波形显示可以在视觉上得到明确的确认。
每秒4000次的处理能力使细小的数值变化也能得到及时反映，除了具有上下限比较功能以外，还具有各种保持功能和判定功能，这些功能使其在生产控制管理，自动仪器，试验机等各个方面得到广泛的应用。

4000次/秒的处理

模拟输出

　 电压输出和输入信号成比例，有利于记录器做记录。
　 荷重式输入1 mV/V约等于2 V。

丰富的通讯接口

　 RS-232C／CC-Link／DeviceNet／Ethernet

3.5英寸的彩色液晶&触摸式显示屏

　 触摸式显示屏可以直接操作使设定变得简单

I/O输入︓＋COM/－COM共用

　 I/O输出︓可以选择漏型（NPN）/源型（PNP）
　 可以连接PLC等外部设备

出色的操作性

不必要的设定项目自动锁定,按照设定的顺序显示项目

测定的数值通过SD卡进行保存

测定数据或者是设定值可以在SD上保存。作为全部产品的品质记录数据，或者设备初装，发生问题时的原因分析、改善等有很大的好处。
数据可以简单的变换成CSV文件，通过Excel 可以进行编辑。

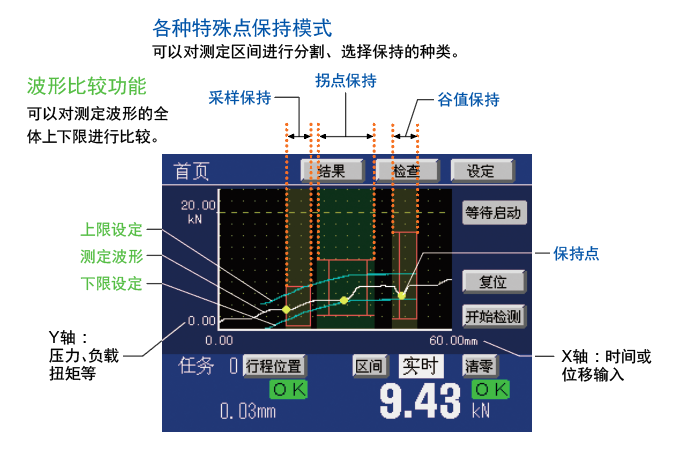

根据波形显示的比较&保持功能

通过测量波形进行合格与否的判定功能。 根据实际的应用，同波形比较功能，各种特殊点保持功能的混合运用进行判定。(判定保持输出)

波形比较功能

可以比较上下限的设定波形和实际的测定波形。即使有一个地方超过了上下限的设定波形也判断为NG。波形全体作为比较对象，对于不必集中在一点上的应用也可以准确的判断合格与否。

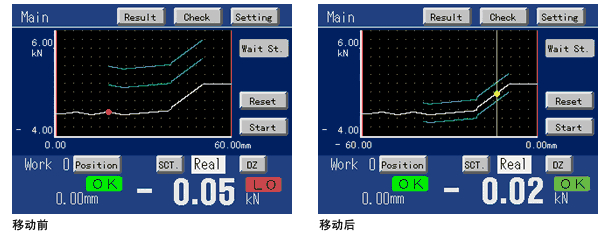

对于测定的波形来说，设定波形的上下限可以做相对的移动。而且如果将位移或者时间作为
基准点设定时，可以利用测定波形基准点的负荷使设定波形做相对的移动。

多点保持功能

将检测波形分割为测定区间，可以任意切换各种保持功能（采样‧峰值‧谷值‧P-P‧相对峰值‧相对谷值‧拐点）并进行独立的判断。可以根据区间任意指定上限值，下限值，保持的种类等。通过对压入刚刚开始的异常作为峰值保持，将压入到底之前的负荷作为拐点保持，可以作出对同一个工序的复数点的合格与否的判断。

位移输入是标准配置

可以进行位移传感器和应变式传感器的2种输入方式的平面波形比较&多点保持功能。可以在X轴上连接电压输入，脉冲输入，Y轴上应变式传感器。这点对于由于冲压机的加压时间的变化，由于工件的不规则引起的组装时间的变化，时间的管理无法对应等各种应用非常有效果。

※ X轴什么也不连接的时候，可以进行波形比较&多点保持功能。
※ 电压输入是选件。

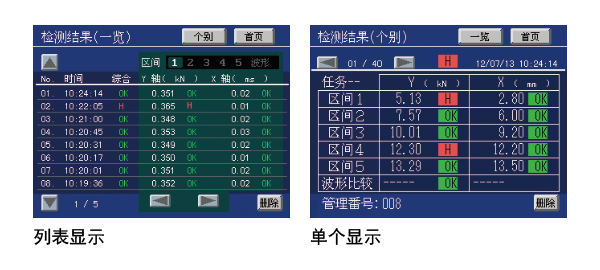

比较结果显示

波形比较功能，多点保持功能功能的比较结果可以确认。（前40数值）
一览表示和个别表示的2画面能选择。

应用案例

测定数据保存在SD卡上

测定的数据或者是设定参数可以保存在SD卡上。这些数据作为全部产品的生产品质保证或者是设备初次调试，产生故障时的原因分析・改善等有非常重要的意义。数据可以变换为简单的CSV格式，Excel等比较容易编辑。

技术参数

传感器输入部分｜显示部分｜设定部分｜输入/输出部分｜SD卡｜接口｜选购件｜一般性能

传感器输入部分　负荷式传感器输入（电阻应变式）
传感器激励电压	DC 10 V或者是2.5 V±10% （出厂默认：2.5 V） 输出电流：30 mA 以内
信号输入范围	-3.0 mV/V ～ ＋3.0 mV/V
精度	非线性：0.02% FS±1 digit 以内（3.0 mV/V输入时） 零点漂移：0.5 μV/℃ RTI 以内 量程漂移：0.01%/℃ 以内
模拟滤波	10，30，100，300 Hz之间选择，低通滤波（-6 dB/oct.）
A/D转换器	速度：4000次/秒 分辨率：24 bit（二进制） 有效分辨率：3.0 mV/V时约等于1/30000
模拟电压输出	输出电平：输入1 mV/V时约等于2 V 負荷抵抗：2 kΩ 以上

传感器输入部分　位移用传感器输入 （标准：脉冲式输入（集电极开路），选购件：脉冲式输入（总线驱动『LDI』）
输入频率	50 kHz
内部计数范围	约 1,000,000
适合编码器	输出：2相（A.B信号输出） 单相输出也可以对应（使用A相输入时，所有脉冲信号向正的方向计数） 输出端回路参数（标准）：集电极开路（NPN型，Vceo = 30 V 以上　Ic = 30 mA 以上） 输出端口回路参数（LDI）：RS-422基准

传感器输入部分　位移用传感器输入（选购件：电压输入『VIN』）
信号输入	-5 V ～ +5 V
输入阻抗	约 10 MΩ
精度	非线性：0.02% FS±1 digit 以内（5 V输入时） 零点漂移：50 µV/℃ RTI 以内 量程漂移：0.02%/℃ 以内
模拟滤波	10，30，100，300 Hz之间选择，低通滤波（-6 dB/oct.）
A/D转换器	速度：4000次/秒 分辨率：24 bit（二进制） 有效分辨率：5 V时约等于1/30000

显示部分
显示器	TFT彩色液晶显示板模块 显示区域：71(W) × 53(H) mm 像素点构成：320 × 240 dot
显示值	负载：-9999 ～ +9999 位移：-9999 ～ +32000 小数点：显示位置可以从以下选择0.000，0.00，0.0，0
显示次数	固定3次/秒

设定部分
设定方法	用液晶触摸屏操作设定
设定值的保存	NOV NOV RAM（非易失性存储器），锂电池保存的C-MOS RAM

输入/输出部分
输入信号	16点 输入形式：+COM/-COM共用 晶体管连接的时候，+COM是NPN的输出形式（SINK），-COM是PNP的输出 （Source）连接。 ON电压：12 V以上　OFF电压：3 V 以下　24 V负载时：约 5 mA 绝缘方式：光电耦合
输出信号	16点 输出信号：可以选择Source/Sink（Source Type是选购件：『ISC』） 信号ON的时候，晶体管输出为ON。 连接PLC等输入模块时，Sink Type同+COM，Source Type同-COM连接 额定电压：30 V　额定电流：30 mA 绝缘方式：光电耦合

SD卡
SD卡槽	能够保存和恢复所有的设定参数 能够保存和恢复所有的比较波形 能够自动保存测定波形和判断点 ※附带的SD卡是1 G的

接口
RS-232C通讯接口	开始/停止系统 波特率：1200 bps ～ 38400 bps 所有数据都可以读出，写入 所有的比较波形都可以读出，写入 测定波形，判断点都可以读出，写入

选购件（ODN，CCL，ETN三者之间只能安装一个接口）
脉冲输入（总线驱动器） 『LDI』	可以同接触式，过电流式，远红外线式等RS-422标准的总线驱动器连接
电压输入『VIN』	可以同最大 ±5 V的电压输出式传感器连接
I/O SOURCE板 『ISC』	输出格式：Source Type PLC等的输入模块能够连接-COM
Devicenet接口 『ODN』	能与OMRON的Devicenet总线设备无缝连接 能够读出，写入所有的设定参数 能够读出，写入所有的比较波形 能够读出测定波形，判断点
CC-Link接口 『CCL』	能够同三菱公司的PLC直接连接 能够读出，写入所有的设定参数 能够读出判断点
Ethernet接口 『ETN』	能够读出，写入所有的设定参数 能够读出测定波形，判断点

一般性能
电源电压	DC 24 V（±15％）
消耗电力	6 W typ.
突入电流	2 A，10 msec（常温，开始时）
使用条件	使用温度范围　-10℃ ～ +40℃／保存温度范围　-20℃ ～ +60℃ 湿度 85% RH 以下（无凝霜）
外形尺寸	96(W) × 96(H) × 117.3(D) mm（不含凸起部分） 安装尺寸　92 × 92(+1-0) mm
重量	约 1.0 kg
适合CE标准	EMC指令　EN61326-1

其他选购件

品名
DTC1	F381A用case （AC电源附）
SD1G	SD卡1 GB
SD2G	SD卡2 GB
CA81-232X	miniDIN-D-Sub9P屏蔽线1.5 m
CN52	FCN系列I/O转换头（带封盖口）
CN57	FCN系列I/O转换头（带斜封盖口）
CN60	RS-232C用圆头DIN8p接头
CN71	CC-Link用转换头
CN72	CC-Link用2列接头
CN81	模拟输入/输出转换头端子
CND01	DeviceNet用转换头
GMP96×96	橡胶支撑
TSU03	避雷模块DC用

型号构成

---

关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。

---
