仅DC式样对应
产品概要

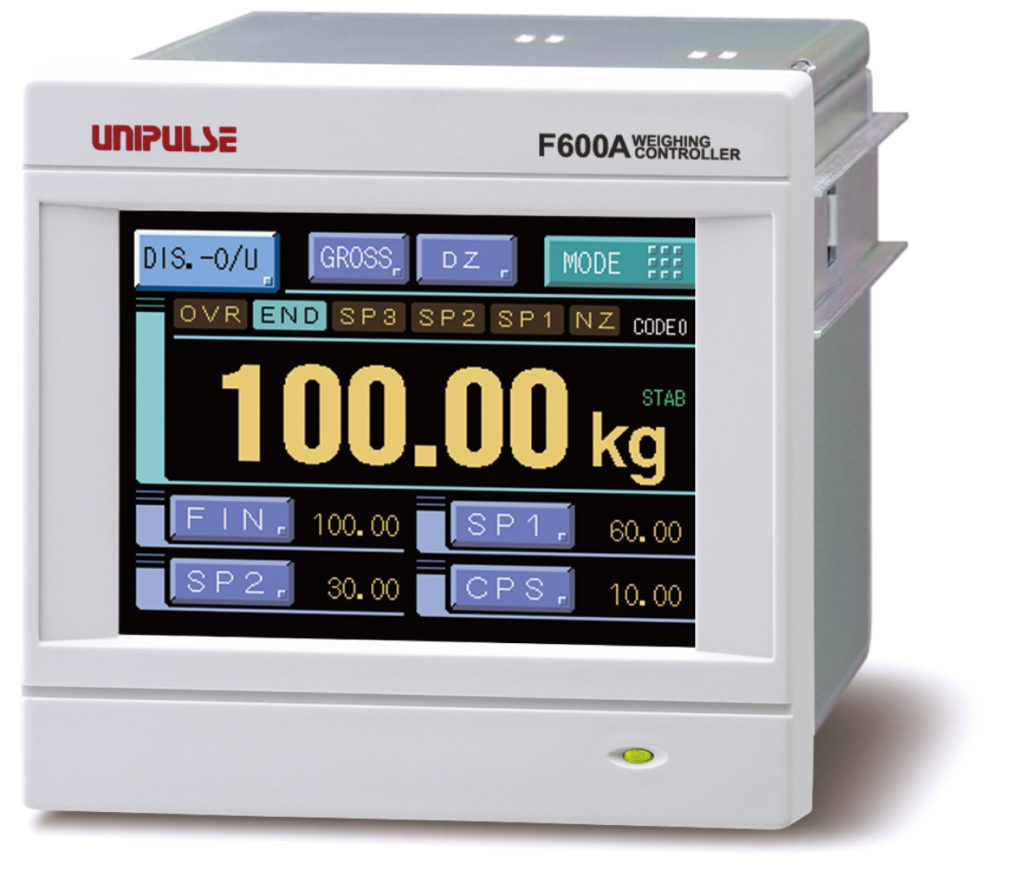

● 3.5英寸的彩色液晶&触摸式显示屏
重量值实时地通过波形显示。
由于屏配有背光灯，便于查看操作说明，
因此即使没有使用说明书也可以通过液晶显示屏进行仪表的设定。
● 可以记忆8种设定值(如，定量值)，可以通过外部信号进行控制计量。
● 可以直接链接PLC的CC-Link、DeviceNet通讯接口。
● 安装便利的DIN96×96 mm尺寸
重量值实时地通过波形显示。
由于屏配有背光灯，便于查看操作说明，
因此即使没有使用说明书也可以通过液晶显示屏进行仪表的设定。
● 可以记忆8种设定值(如，定量值)，可以通过外部信号进行控制计量。
● 可以直接链接PLC的CC-Link、DeviceNet通讯接口。
● 安装便利的DIN96×96 mm尺寸
型号构成
技术参数
模拟部分｜设定部分｜输入/输出部分｜显示部分｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC 10 V±5％ 输出电流120 mA 以下 远程操控方式(可以并联4个350 Ω的传感器) |
|---|---|
| 信号输入范围 | -0.2 ～ +3.0 mV/V |
| 零点调整范围 | -0.2 ～ +3.0 mV/V 数字演算的自动调整方式 |
| 量程调整范围 | 数字演算的自动调整方式 |
| 精度 |
非线性：0.02% FS±1 digit 以内（3.0 mV/V输入时） 零点漂移：0.25 μV/℃ RTI 以内 量程漂移：25 ppm/℃ 以内 |
| A/D转换器 | 速度：100次/秒 分辨率：24 bit(二进制) |
| 模拟滤波 | 贝塞尔低通滤波(-12 dB/oct) 从2，4，6，8 Hz之间选择 |
| 二次校正 | 只是输入传感器的额定值不需要实物的等效输入校正方式，二次校正时的显示分辨率为1/1000（常温）min. |
| 设定部分 | |
| 设定方法 | 通过直接操作键盘进行设定 |
|---|---|
| 设定值的存储 | ･ 锂电池的备份C-MOS RAM，（根据使用条件，保存环境的不同，最高可以存储7年以上） ･ 重要設定値（較正･比較･動作設定など）:NOV RAM（不揮発性RAM） |
| 设定值的保护 | 防止由于误操作可以设定初期设定值或者是校正值的操作禁止，编码设定值（LOCK1），重要设定值（LOCK2） |
| 显示部分 | |
| 显示器 | TFT彩色LCD模块(显示区域71(W)×53(H) mm) 320×240 dot |
|---|---|
| 显示值 | 5位 符号：最前一位显示负号 |
| 分度 | 1 ～ 100可以设定 |
| 小数点 | 8 8.8.8.8 显示位置可以设定 |
| 显示次数 | 可以从3, 6, 13, 25次/秒之中选择（系统速度是100次/秒） |
| 超载显示 | A/D转换器输入超载“LOAD”，A/D转换器输入负向超载“-LOAD”，净重超载是“净重超载”，毛重超载是“毛重超载“毛重超载” |
| 单位显示 | 可以从t, kg, g, N, lb, 无单位之中选择 |
| 状态显示 | NET/GROSS／HOLD／STAB／ZT／ZALM／NZ／HH*1／HI*1 *3／HH*1／HI*1 *3／GO*1／LO*1 *3／LL*1／SP1*2 *3／SP2*2 *3／SP3*2 *3／COMPLETE*2 *3／OVER*2／UNDER*2 *1 上下限比较模式时显示 *2 定量卸料—过量/不足比较模式时显示 *3 定量卸料—上下限比较模式时显示 |
| 输入/输出部分 | |
| 外部输出信号 (9点) |
・上下限比较模式 上上限／上限／正量／下限／下下限／近零／错误／稳定 ・卸料模式时 大投入／中投入／小投入／完了／過量/上限／不足/下限／近零／错误／稳定 晶体管的集电极输出（发射极 = COM端子） 晶体管ON的时候，输出为LO。 Vceo = 30 V（max）, Ic = 50 mA（max） |
|---|---|
| 外部输入信号 (11点) |
清零／数字去皮重／不计皮重／保持判别切换／给料卸料切换／总重净重切换／代码指定/键锁定／ 开始／停止 同接点（继电器、开关等）或者是无接点的（晶体管、集电极开路等） COM端短路时变为ON。 Ic = 10 mA 以下/td> |
| 接口 *只能安装1个选件 | |
| SIF | 2线式串行接口 |
|---|---|
| 232 | RS-232C通讯接口 |
| CCL | CC-Link接口（选件) |
| ODN | DeviceNet接口（选件) |
| BCO | BCD并行数据输出接口（选件) |
| DAV | D/A转换接口 电压输出（选件) |
| DAI | D/A转换接口 电流输出（选件) |
| 一般性能 | |
| 电源电压 | AC 100 ～ 240 V(＋10%－15%)(自由电源50/60 Hz) DC 24 V(±15%)(DC电源订货需要指定) |
|---|---|
| 消耗电力 | 4 W typ. |
| 使用条件 | 使用温度范围：-10 ～ ＋40℃ 保存温度范围：-20 ～ ＋60℃ 湿度：80% RH 以下(无凝霜) |
| 外形尺寸 | 96(W)×96(H)×138(D) mm (不含凸起部分) |
| 符合CE标准 | EN61326-1（仅DC式样） |
| 附属品 | |
| AC输入电源线（3 m）（AC电源时） | 1 |
|---|---|
| 端子台连接用小型螺丝刀 (DAC选购件安装时) | 1 |
| 跳线 | 2 |
| FCN系列I/O转换头（带封盖口） | 1 |
| BCD输出用接头（BCD输出选购件安装时） | 1 |
| DeviceNet用接头（DeviceNet选购件安装时） | 1 |
| CC-Link用接头(CC-Link选购件安装时) | 1 |
| 使用说明书 | 1 |
| 模拟I/O接头端子台(已安装在本体上) | 1 |
其他选购件
| 品名 | |
| CA372-I/O | 一端带FCN接头前端为散状的3 m电缆线 |
|---|---|
| CA600-BCDCNV | FCN接头32p-57・36p厚橡胶软电缆0.3 m |
| CA81-232X | miniDIN-D-Sub9P屏蔽线1.5 m |
| CAAC2P-B3 | AC输入电源线3 m(同附属品) |
| CAAC3P-B3 | AC输入电源线3 m |
| CA325AC3P-B3 | AC输入电源线3 m |
| CAAC3P-CEE7/7-B2 | AC输入电源线（耐压250 V）2 m |
| CA325AC3P-CEE7/7-B2 | AC输入电源线（耐压250 V）2 m |
| CN50 | FCN系列I/O接头（带外罩）(同附属品) |
| CN51 | BCD输出用接头 |
| CN55 | FCN系列I/O接头(带斜盖) |
| CN60 | RS-232C用圆头DIN8p接头 |
| CN71 | CC-Link用接头 |
| CN72 | CC-Link用2列接头 |
| CN80 | 模拟输入/输出转换头端子(同附属品) |
| CND01 | DeviceNet用接头 |
| DTC2-PSL | F600AT用携带箱子 |
| GMP96×96 | 橡胶垫 |
| TSU03 | 雷击电涌模块（DC专用） |
