产品概要

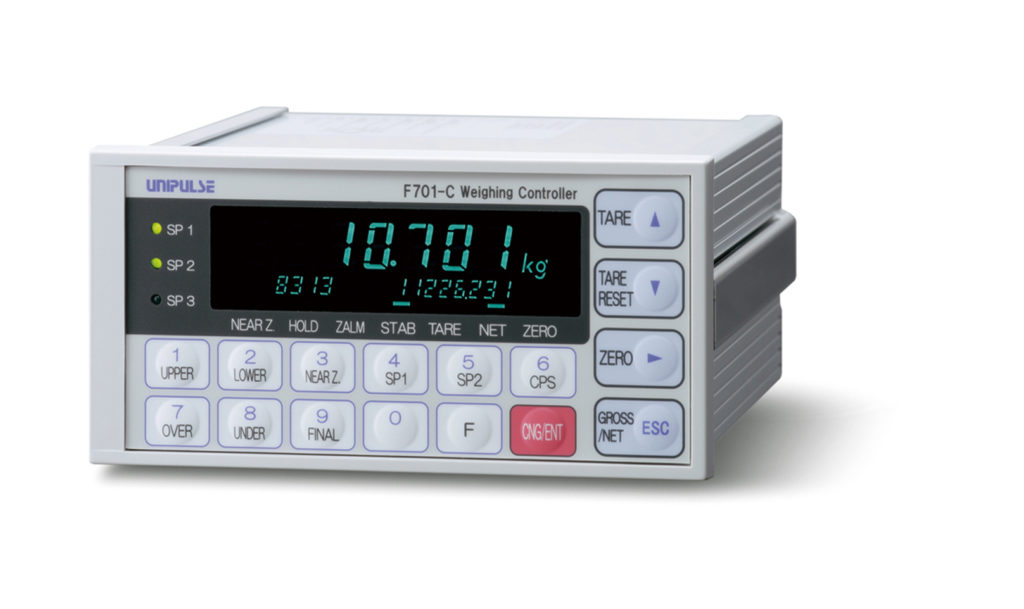

F701-C是一款通用型的称重仪表。具有充填・排料计量控制功能，累计功能。而且可以同BCD输出，RS-232C等PLC，外围设备直接连接。
技术参数
模拟部分｜设定部分｜输入/输出部分｜显示部分｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC 10 V±5% 输出电流120 mA 以内 远程操控方式（可以并联4个350 Ω的传感器） |
|---|---|
| 零点调整范围 | 0 ～ 2 mV/V 粗调：根据粗调整回路的数字控制 微调：根据数字演算的自动调整方式 |
| 量程调整范围 | 0.3 ～ 3.2 mV/V 粗调：根据粗调整回路的数字控制 微调：根据数字演算的自动调整方式 |
| 灵敏度 | 0.3 μV/count(min.) |
| 精度 |
非线性：0.01%/FS 以内 零点漂移：0.2 μV/℃ RTI 以内 量程漂移：15 ppm/℃ 以内 |
| 模拟滤波 | 贝塞尔低通滤波(-12 dB/oct.) 从2 Hz，4 Hz，6 Hz，8 Hz之间选择 |
| A/D转换器 |
速度：200次/秒 分辨率：24 bit（二进制） |
| 设定部分 | |
| 设定项目 | ･ 上限/ 下限/ 零点附近/ 大投料/ 定量前/ 落差/ 过量/ 不足/ 定量 ･ 比较禁止时间/ 判断时间/ 终了输出时间/ 补偿投料时间/ AZ次数/ 判断次数/ 自动落差补偿值/ 模拟滤波/ 皮重 ･ 计量功能1/ 计量功能2/ 计量功能3/ 序列模式/ 功能键禁止/ 数字滤波/ 动态追踪/ 零点跟踪时间/ 零点跟踪幅度 ･ 砝码重量值/净重超出/ 毛重超出/ 数字置零DZ值/ 功能选择/ 重力加速度（区号）/ 重力加速度（加速度值） ･ D/A输出模式/ D/A零点输出重量值/ D/A满量程/ RS-485 I/F/ ID号/ RS-232C I/F/ 扩展功能选择/ 设定值锁定LOCK/ 去皮功能选择 ･ 输入选择/ 输出选择/ 占有局数/ 波特率/ 局号码 ･ 平均重量/总体标准偏差/ 样本标准偏差/ 数据数（n）/ 最新累计数据/ 选购件板 ･量程校正/ 等效输入校正/ 密码输入/ 零点校正 |
|---|---|
| 输入/输出部分 | |
| 外部输入信号 | ･ 接点（继电器，开关等）或者是（晶体管，集电极开关输出的TTL等）同COM端子短路的时候为ON ･ 毛重・净重切换/ 数字零点/ 皮重ON/ 皮重OFF/ 保持※/ 判断※/ 投料・排出切换※/ 开始※/ 停止※/ 累计命令※/ 累计清零※ ※信号是选择式的，最多可以选择4个。 |
|---|---|
| 外部输出信号 | ･ 晶体管的集电极开关输出 晶体管ON的时候输出为LO ･ 零点附近/ 大投料/ 中投料/ 小投料/ 不足/ 过量/ 上限/ 下限/ 稳定/ 重量异常或者是异常/ 适量或者是终了/ RUN或者是累计异常 |
| 接口 | ･ SIF:2线式串口（标配）…尤尼帕斯制的打字机，外部显示器等连接用的专用接口 ･ 232:RS232C通讯接口（标配）…根据主机的指令进行重量数据，各种状态，设定值的读取，写入（变更）等工作 ･ BCO:BCD输出接口（选购件）…将重量数数据传输到打字机，外围设备或者是电脑，PLC等的通讯接口 ･ 485:RS-485通讯接口（选购件）…比RS232C能够长距离通讯，而且将ID号码设定好后可以连接复数的F701-C ･ DAC:D/A转换接口（选购件）…重量数据变换为电压・电流信号的输出接口 ･ CCL:CC-Link通讯接口（选购件）…PLC直接连接F701-C的接口 |
| 显示部分 | |
| 显示器 | 字高10.4 mm荧光显示管的数字显示（7位）副显示：字高4.0 mm |
|---|---|
| 显示值 | 5位 符号：最前一位是负号显示 |
| 单位 | 可以从t,kg,g,N,lb,无单位之中选择 |
| 状态显示 | SP1，SP2，SP3，零点附近，保持，零点异常，稳定，去皮重，净重，零点，锂电池电压监视 |
| 一般性能 | |
| 电源电压 | AC 100 ～ 240 V(+10% -15%)(自由电源50/60 Hz) |
|---|---|
| 消耗电力 | 11 VA typ. |
| 使用条件 | 温度…使用温度范围 -10 ～ ＋40℃ 保存温度范围 －20 ～ ＋85℃ 湿度…85% RH 以下(无凝霜) |
| 外形尺寸 | 144(W) × 72(H) × 160(D) mm（不含凸起部分） |
| 重量 | 约 1.0 kg |
| 附属品 | |
| AC输入电源线（额定电压125 V）3 m | 1 |
|---|---|
| 端子台连接用小型螺丝刀 | 1 |
| FCN系列I/O接头（带罩） | 1 |
| 跳线 | 2 |
| 使用说明书 | 1 |
| BCD输出用接头（BCD输出选购件安装时） | 1 |
| RS-485用接头（RS-485选购件安装时） | 1 |
| D/A转换用接头（D/A转换用选购件安装时） | 1 |
| CC-Link用接头（CC-Link选购件安装时） | 1 |
选购件
| 品名 | |
| BCO | BCD输出接口 |
|---|---|
| 485 | RS-485通讯接口 |
| DAC | D/A转换接口 |
| CCL | CC-Link通讯接口 |
| 选购件只能安装 | 1 |
其他选购件
| 品名 | |
| CAAC2P-B3 | AC输入电源线3 m |
|---|---|
| CAAC3P-CEE7/7-B2 | AC输入电源线（耐压250 V）2 m |
| CN34 | RS-232C用D-Sub9p接头 |
| CN50 | FCN系列I/O接头（带罩） |
| CN55 | FCN系列I/O接头（带斜罩） |
| CN70 | D/A转换用接头 |
| CN71 | RS-485・CC-Link用接头 |
| CN72 | RS-485・CC-Link用2列接头 |
| CN80 | 传感器输入接头端子 |
| F720-C安装面板 | F252/F280→F701-C转换用的安装面板 |
| LB01-XH | 锂电池（带XH接头） |

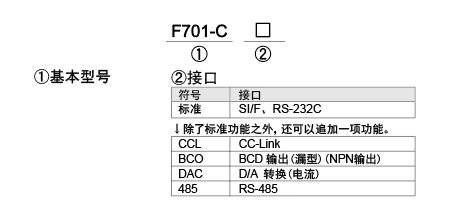

型号构成
