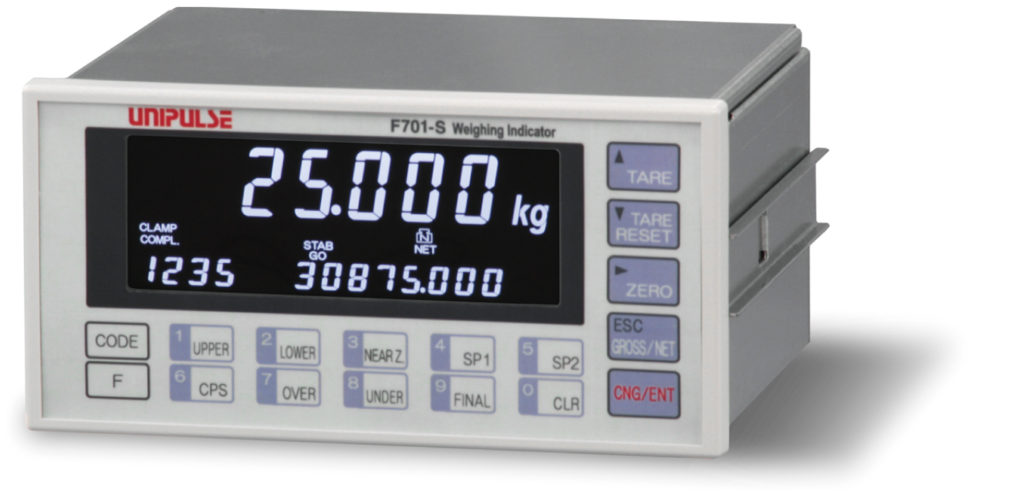

产品概要
RS-485（Modbus）标配，数据统计功能等提高综合性。另有PROFIBUS等通讯接口。
技术参数
| 模拟部分 | |
| 激励电压 | DC 5 V±5％ 输出电流：90 mA 以内 远程操作方式（可以并联6个350 Ω的传感器） |
|---|---|
| 信号输入范围 | －0.5 ～ 3.0 mV/V、 0 ～ 3.0 mV/V（OIML R76-1对应时） |
| 零点调整范围 | 数字演算的自动调整方式 －0.2 ～ 2.0 mV/V、 0 ～ 2.0 mV/V（OIML R76-1对应时） |
| 量程调整范围 | 数字演算的自动调整方式 0.3 ～ 3.0 mV/V、 0.6 ～ 3.0 mV/V（OIML R76-1对应时） |
| 灵敏度 | 0.15 μV/count、 0.5 μV/count（OIML R76-1对应时）(min.) |
| 精度 | 非线性：0.01%/FS 以内 零点漂移：0.025 μV/℃ RTI typ. 量程漂移：1 ppm/℃ typ. |
| A/D转换器 | 速度…300次/秒 分辨率…24 bit（二进制） |
| 显示分辩率 | 1/10000、1/6000（OIML R76-1对应时） |
| 二次校正 | 等价输入校正 二次校正时的指示分辨率：1/1000（常温）(min.) |
| 设定部分 | |
| 设定方法 | 用键盘操作设定（发音薄膜键盘） 或者在装有选择RS-485时，可从主计算机设定 |
|---|---|
| 设定存储 | 校正值和一部设定储存到NOV.RAM（不挥发性RAM） 其他的设定储存到F-RAM（不挥发性RAM） |
| 设定值的保护 | 可以进行设定值或校准值的保护（LOCK开关、软件LOCK） |
| 设定项目 |
上限／下限／近零／大投入／定量前／落差／过量／不足／定量／比较禁止时间／判别时间／完成信号输出时间／补正时间／自动落差限值／称重功能1／称重功能2／皮重设定／皮重显示／数字低通滤波器／移动平均式数字滤波器／MD／ZT时间／ZT幅／积算比较选择／积算定量（上位4位）／积算定量（下位5位）／积算次数／称重功能3／功能键禁止・LOCK／外部输入选择1／外部输入选择2／外部输出选择1／外部输出选择2／错误输出选择／预备输出选择／密码输入／封袋输出时间／卸料时间／计量开始时间／AZ次数／判定次数／顺控模式1／顺控模式2／补充促进设定值／扩展功能选择1／扩展功能选择2／标定重量值／DZ限制值／显示选择1／重力加速度补正／净重超量／总重超量／显示选择2／RS-485 I/F设定／RS-485 通信类型／RS-485 ID／发射延迟时间／零点校正／量程校正／等价输入校正／选件显示 |
| 外部信号 订购 PNP（Source）型，NPN（Sink）型时可以选择 | |
| 外部输出信号 （16点） |
大投入／中投入／小投入／完成 ／卸料／封袋／错误选择1,2／输出选择1 ～ 6／预备1,2 信号ON的时候，输出晶体管为ON。 ※有必要在外部准备电源 |
|---|---|
| 外部输入信号 （16点） |
运转允许／称重开始／停止／卸料指令／手动卸料／卸料门开／累计复位／输入选择1 ～ 6／代码1,2,4 接点（继电器，开关等）或者是无接点（晶体管，集电极开关输出的TTL等）连接可能 ※有必要在外部准备电源 |
| 接口 | ･ 485：RS-485 通讯接口（从Modbus-RTU，UNIPULSE格式中选择） ･ 232：RS-232C 通讯接口（选购件） ･ BCO：BCD 输出接口 Sink Type（选购件） ･ BSC：BCD 输出接口 Source Type（选购件） ･ DAC：D/A 转换接口（选购件） ･ ODN：DeviceNet 接口（选购件） ･ PRF：PROFIBUS 接口（选购件） ※PROFIBUS-DPV0 ･ CCL：CC-Link 接口（选购件） |
| 显示部分 | |
| 显示器 | 字高18.5 mm 液晶模块显示数字（7位） 副显示:字高7.3 mm（14位） |
|---|---|
| 显示値 | 5位 符号:最上位是负号 |
| 累计值显示 | 9位 ※可切换到 累计次数（4位）,定量（5位）,代码（1位）,总排料次数（6位）,排料次数（5位） |
| 显示次数 | 可选择1、2、5、10、20 次/秒（系统速度是300次/秒） |
| 分度 | 可在1 ～ 50之间设定 OIML R76-1对应时只以下的设定有效 0.001、0.002、0.005、0.010、0.020、0.050、0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10、20、50 |
| 小数点 | 从0、0.0、0.00、0.000中选择 |
| 超量程显示 | LOAD：A/D转换器输入超量程 OFL1：净重超量程 OFL2：总重量超出 称量值＋9分度 -OFL2：max称量值负超量程或20分度负超量程 OFL3：总重超量程 |
| 中心零点显示 | 显示真实零点或各值中心、 只显示真实零点（OIML R76-1对应时） |
| 状态显示 | CLAMP／SP3／SP2／SP1／HOLD／COMPL.／ZT／ZALM／STAB／TARE／NET／GROSS／NZ／D.CHG／HI LIM／HI／GO／LO／LO LIM／CZ／LOCK |
| 一般性能 | |
| 电源电压 | AC 100 ～ 240 V（＋10％－15％）（自由电源50/60 Hz） |
|---|---|
| 消耗电力 | 3 W typ. |
| 突入电流 | 2 A、3 mSec:AC 240 V平均负载状态（常温，开始时） |
| 使用条件 | 温度…使用温度范围 －10℃ ～ ＋40℃ 保存温度范围 －20℃ ～ ＋85℃ 湿度…85% RH 以下(无凝露) |
| 外形尺寸 | 192(W) × 96(H) × 140(D) mm (不含凸起部分) |
| 安装尺寸 | 186 +2 -0(W) × 92 +1 -0(H) mm ※安装板的厚度在1.6 ～ 3.2 mm |
| 重量 | 约 2 kg |
| 附属品 | |
| AC输入电源线（额定电压125 V）2 m | 1 |
|---|---|
| 传感器接头 | 1 |
| 传感器接头橡胶 | 1 |
| 外部输出/输入用接头 | 1 |
| 使用说明书 | 1 |
| 橡胶衬垫 | 1 |
| BCD输出用接头（BCD选购件安装时） | 1 |
| DeviceNet用接头（DeviceNet选购件安装时） | 1 |
| CC-Link用接头（CC-Link选购件安装时） | 1 |
选购件
| 品名 | |
| 232 | RS-232C 通讯接口 |
|---|---|
| BCO | BCD 输出接口 (sink type) |
| BSC | BCD 输出接口 (source type) |
| DAC | D/A 转换接口 |
| ODN | DeviceNet 接口 |
| PRF | PROFIBUS 接口 |
| CCL | CC-Link 接口 |
其他选购件
| 品名 | |
| CAAC3P-P2 | AC输入电源线2 m |
|---|---|
| CAAC3P-CEE7/7-P1.5 | AC输入电源线（250 V耐压）1.5 m |
| CA4131 | 6芯电缆线一端带JRC接头 3 m |
| CA4230 | JRC－PRC 6芯转换电缆 0.3 m |
| CA4311 | JRC－PRC 6芯转换电缆 4线式-6线式 1m（适用于520 A） 1 m |
| CN3P-2P | AC电源线用3P-2P变换接头 |
| CN10 | 传感器接头（JRC接头） |
| CN34 | RS-232C用D-Sub9p接头 |
| CN51 | BCD输出用接头 |
| CN52 | FCN系列I/O接头（带罩） |
| CN57 | FCN系列I/O接头（带斜罩） |
| CN71 | CC-Link用接头 |
| CN72 | CC-Link用2列接头 |
| CND01 | DeviceNet用接头 |

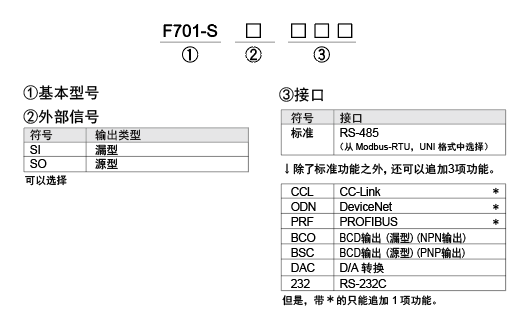

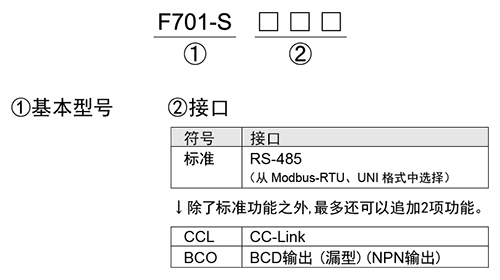

型号构成
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
下载
|
产品单页介绍（PDF）
|
F701-S产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
F701-S使用说明书 F701-S option使用说明书 |
|
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
支援工具
|
F701-S_EDS F701-S_GSD |
|
|
软件
|
Setting tool SLS12 英语版 |
|
