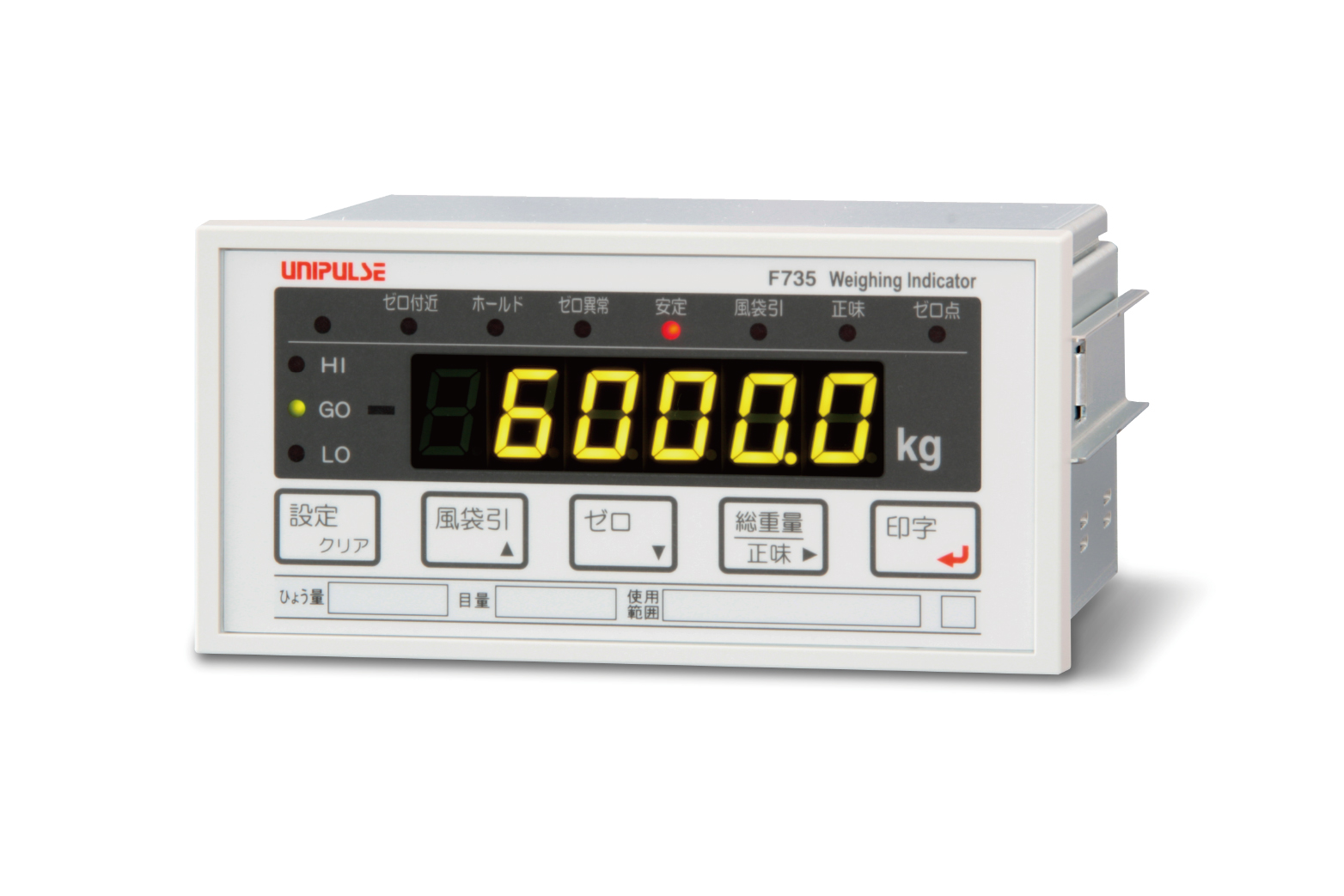

F735 – 称重基本型类

● CC-Link Ver.2对应（一台主机可最多连接42台子机。）
● 符合RoHS环保标准
● 防尘・防水对应相当于IP65
● 安装便利的DIN144 x 72 mm尺寸

模拟部分
激励电压	DC 5 V±5％　输出电流：90 mA 以内 比率方式（可以并联6个350 Ω的传感器）
信号输入范围	－0.3 ～ 3.0 mV/V、　0 ～ 3.0 mV/V（JIS B 7611-2对应时）
零点调整范围	0 ～ 2.0 mV/V　数字演算的自动调整方式
增益调整范围	0.3 ～ 3.0 mV/V、　0.6 ～ 3.0 mV/V（JIS B 7611-2对应时）　 数字演算的自动调整方式

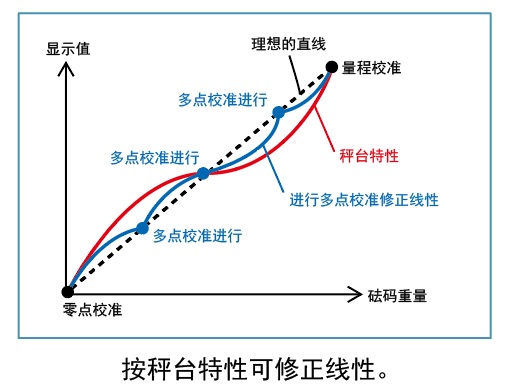

增益补正	通过线性功能可最多进行3点的多点校正
最小输入分度	0.15 μV/count、　0.5 μV/count（JIS B 7611-2对应时）
精度	非线性：0.01％/FS 以内　 零点漂移：0.025 μV/℃ RTI Typ　 增益漂移：1 ppm/℃ Typ
A/D转换器	速度：300次/秒 变换分辨率：24 bit（二进制）　 有效分辨率：400000 以上（对于－0.3 ～ 3.0 mV/V）
最小指示分辨率	1/10000、　1/6000（JIS B 7611-2对应时）
二次校准	等价输入校准　二次校准的精度 1/1000

滤波

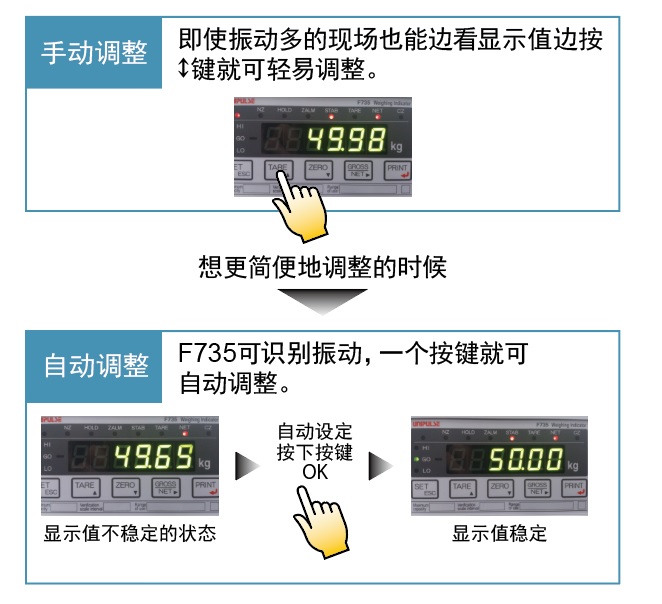

低通滤波	高速（300次/秒）：1.5 Hz、2 Hz、2.5 Hz、3 Hz、4 Hz、5 Hz 中速（100次/秒）：0.5 Hz、0.67 Hz、0.83 Hz、1 Hz、1.33 Hz、1.67 Hz 低速（30次/秒）：0.15 Hz、0.2 Hz、0.25 Hz、0.3 Hz、0.4 Hz、0.5 Hz
移动平均滤波器	在OFF 2 ～ 512次的范围中选择

表示部
显示器	字高14 mm　七段绿色LED数字显示（6位）
显示值	5位　符号:最上位是负号
显示次数	可选择 3、6、13、25次/秒（系统速度是300次/秒）
状态显示	HI／GO／LO／NZ／HOLD／ZALM／STAB／TARE／NET／CZ 红色LED9个、绿色LED1个

一般性能
电源电压	AC：AC 100 ～ 240 V（＋10％ －15％）［自由电源50/60 Hz］ DC：DC 24 V（±15％）（DC电源请订货时指定）
消耗电力	约 8 W
使用条件	温度　使用温度范围：－10 ～ ＋40℃　 保存温度范围：－20 ～ ＋60℃ 湿度　80％ RH 以下（无凝露）
外形尺寸	144（W）×72（H）×99（D）mm（不含凸起部分）
重量	约 800 g

附属品
AC输入电源线※1※2（3 m）	1
CC-Link用接头	1
小型螺丝刀	1
密封垫	1
单位贴纸	1
使用说明书	1

※1选择AC电源时附属 ※2附属电源电缆线接头是AC 125 V规格。

其他部件

其他部件
CA325AC3P-B3	AC输入电源线 3 m
CA325AC3P-CEE7/7-B2	AC输入电源线(耐压250 V)2 m
CN71	CC-Link用接头
CN72	CC-Link用2行接头

---

关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。

---
