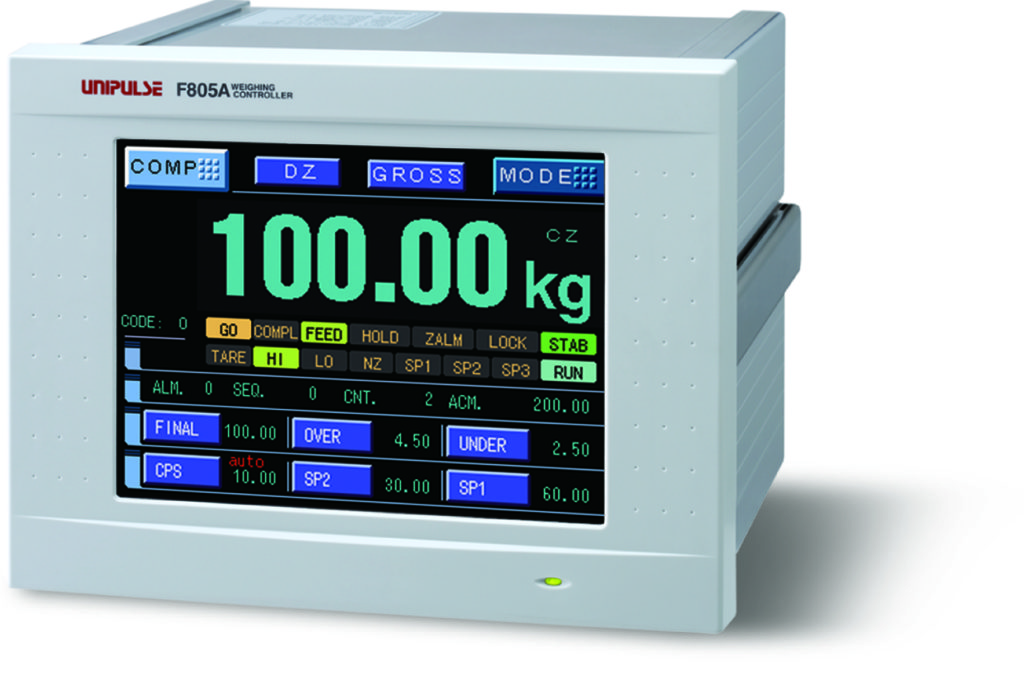

产品概要
● 应用广泛，配料、包装机等测量设备
● 大画面5.7英寸的彩色液晶&触摸式显示屏。
● 支持PLC直接连接CC-Link、DeviceNet，为实现称重网络化提供了
多种合适的接口（可选）
● 高速A/D转换、高速数字处理能力
1000次/秒处理从传感器输入的信号并输出结果。
● 显示分辨率高
在整个输入范围内保证1/10000（1/4刻度有效时）
（1/4刻度无效时为1/40000）
● 可选择特性的高功能滤波器
带有用于消除机械振动的贝塞尔型低通滤波器和
移动平均式数字滤波器
● 自由电源
AC 100 〜 240 V，无需切换。也可以在订购时指定DC电源。

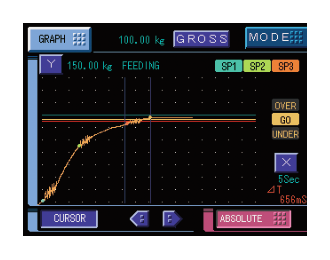

波形显示功能
以波形实时显示来自传感器的模拟信号。
可以在查看波形的同时调整大投入和小投入的切换速度。
便于称量的多种功能
称重序列功能
外部不连接PLC等就可以进行顺序控制。通过组合各种设定和计时器，能够进行精细地称量，例如计量不足时的补偿投料、投入计量的排出阀门控制、稳定时自动插入的数字滤波器等。
等价输入校正功能
在结构上未施加实际负载的情况下，仅通过从触摸屏上输入与传感器的输出值对应的重量值就能够进行校正。
自动落差补偿功能
称量误差的主要原因是实际落差的变动，能自动进行补偿。
零点跟踪功能
自动补偿因温度变化等引起的缓慢的零点漂移和零点移动。
补偿投入功能
在判定结果达到正量之前，以一定间隔反复进行小投入。
100种品种的存储
可以按品种记忆100种的定量、落差、补偿投入等设定值。
可以通过触摸屏操作或外部信号选择称量。

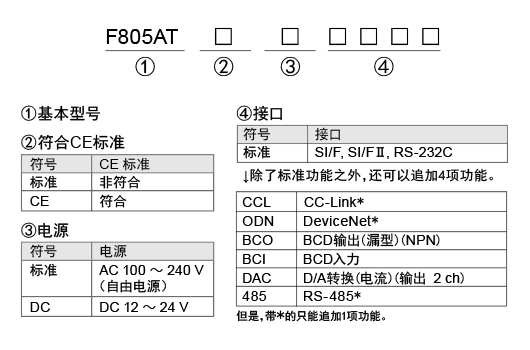

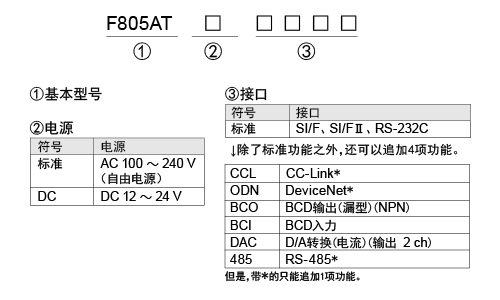

型号构成
技术参数
模拟部分｜设定部分｜输入/输出部分｜显示部分｜一般性能｜选购件｜附属品
| 模拟部分 | |
| 激励电压 | DC 10, 5 V±5%(根据设定) 输出电流120 mA 以下 远程操控方式(可以并联4个350 Ω的传感器) |
|---|---|
| 零点调整范围 | 0 ～ 约 2 mV/V(粗调： 通过调整电流进行数字控制 微调： 数字演算的自动调整方式) |
| 量程调整范围 | 0.3 ～ 2.0 mV/V(粗调： 通过调整电流进行数字控制 微调： 数字演算的自动调整方式) |
| 最小输入分度 | 0.3 μV/count(1/4分度有效时) 0.075 μV/count(1/4分度无效时)(min.) |
| 精度 | 非线性…0.01%/FS 以内(Typ. 0.005%/FS 常温) 零点漂移…0.1 μV/℃ RTI 以内(Typ. 0.08 μV/℃) 增益漂移…15 ppm/℃ 以内(Typ. 5ppm/℃) 干扰…0.1 μVp-p RTI 以内(0.1 ～ 10 Hz) |
| 模拟滤波 | 贝塞尔低通滤波(-12 dB/oct.) 从2，4，6，8 Hz之间选择 |
| A/D转换器 | 速度：1000次/秒(可以切换到200次/秒) 分辨率：16 bit(二进制) |
| 设定部分 | |
| 设定方法 | ･ 通过直接操作键盘设定 ･ 能够通过RS-232C进行主机的设定 |
|---|---|
| 设定值的存储 | ･ 初期设定值…NOV RAM（非易失性RAM） ･ 其他的设定值…锂电池的备份C-MOS RAM （根据使用条件，保存环境的不同，最高可以存储7年以上） |
| 设定值的保护 | 防止由于误操作可以设定初期设定值或者是校正值的操作禁止（LOCK） |
| 显示部分 | |
| 显示器 | TFT彩色LCD(显示区域 115(W)×86(H) ㎜) 320×240 dot |
|---|---|
| 显示值 | 5位 符号: 最上位是负号 |
| 单位 | 可选择 t、kg、g、N、lb、无 |
| 显示次数 | 可选择 3、6、13、25次/秒 (系统速度是200次/秒或者1000次/秒 (根据设定)) |
| 状态显示 | 上锁 / 保持 / ZALM / 稳定 / 皮重 / 运行 / 上限 / 下限 / 近零 / 大 / 中 / 小 / 过量 / 正量 / 不足 / 完成 / 卸料 |
| 设定值显示 | 代码 / 定量 / 过量 / 不足 / 大投入 / 定量前 / 落差 |
| 外部信号 | |
| 外部信号输出 (16点） |
近零/ 大投入 / 中投入 / 小投入 / 不足 / 正量 / 过量 / 完成 / 卸料 / 下限 / 上限 / 稳定 / 称量错误 / 错误 / 定量错误 / 运行或积算定量 晶体管的集电极输出（发射极=COM端子）；晶体管ON的时候，输出为LO。 Vceo ＝ 30 V（max）, Ic ＝ 120 mA（max） |
|---|---|
| 外部信号输入 (24点） |
总重/净重 切换 / 清零 / 去皮重 / 不计皮重 / 保持判别切换 / 给料卸料切换 / 积算指令/ 累计复位 / 开始 / 停止 / 卸料指令 / 代码设定 / 强制卸料指令 / 卸料门开 / 卸料门关 / 代码选择 / 图形描画 同接点（继电器、开关等）或者是无接点的（晶体管、集电极开路等）COM端短路时变为ON。 Ic ＝ 10 mA 以下 |
| 接口 接口选购件: 最多可装配4个接口选购件; 带*号的串行通讯接口只能装配一个。 |
|
| SIF | 2线式串口（标配）…尤尼帕斯制的打字机，外部显示器等连接用的专用接口 |
|---|---|
| SI2 | 2线式双向串口（标配）…打字机，显示器等外围设备连接用的接口 |
| 232 | RS-232C通讯接口（标配）…根据主机的指令进行重量数据，各种状态，设定值的读取，写入（变更）等工作 |
| CCL | CC-Link接口（选购件）…三菱公司的PLC直接连接F805AT的接口 |
| ODN | DeviceNet接口（选购件）…同OMRON公司的CompoBus/D系列的DeviceNet直接连接F805AT的接口 |
| BCO | BCD输出接口（选购件）…将重量数数据传输到外围设备的接口 |
| BCI | BCD输入接口（选购件）…从外围装置获取各种设定值的接口 |
| DAC | D/A转换接口（选购件）…重量数据变换为电流信号输出的接口 |
| 485 | RS-485通讯接口（选购件）…比RS-232C能够长距离通讯，而且将ID号码设定好后可以连接复数的F805AT |
| 一般性能 | |
| 电源电压 | AC 100 ～ 240 V（+10% -15%）（自由电源50/60 Hz） DC 12 ～ 24 V（±15%）（DC电源订货时指定） |
|---|---|
| 消耗电力 | 8 W typ. |
| 突入电流（Typ.） | 15 A，5 mSec…AC 100 V平均负载状态（常温，开始时） 30 A，5 mSec;AC 200 V平均负载状态（常温，开始时） 10 A，0.5 mSec…DC 12 V平均负载状态（常温，开始时） 35 A，0.4 mSec…DC 24 V平均负载状态（常温，开始时） |
| 使用条件 | 使用温度范围:－10 ～ ＋40℃ 保存温度范围:－20 ～ ＋60℃ 湿度:85% RH 以下（无凝霜） |
| 外形尺寸 | 174(W)×135(H)×159(D) mm(不含凸起部分) |
| 重量 | 约 2.3 kg |
| CE标识 （订货时指定） |
・EMC指令: EN61326-1 ・安全规格: EN61010-1，EN62311 (订货时，请指明CE标准产品的具体要求) (DC电源未取得CE标准) |
| 附属品 | |
| AC输入电源线（2 m）（只有AC电源的） | 1 |
|---|---|
| AC输入电源线交换接头（只有AC电源并且CE对应） | 1 |
| 端子台连接用小型螺丝刀 | 1 |
| 传感器接头 | 1 |
| 外部信号输入，输出用接头 | 1 |
| 使用说明书 | 1 |
| 铁氧磁芯（只用CE对应的） | 2 |
| BCD输出用接头（BCD选购件安装时） | 1 |
| BCD输入用接头（BCD选购件安装时） | 1 |
| D/A转换用接头（D/A选购件安装时） | 1 |
| CC-Link用接头（CC-Link选购件安装时） | 1 |
| DeviceNet用接头（DeviceNet选购件安装时） | 1 |
| 其他选购件 | |
| CAAC3P-P2 | AC输入电源线2 m（F805AT）(同附属品) |
|---|---|
| CAAC3P-P2 | AC输入电源线2 m（F805ATCE） |
| CAAC3P-CEE7/7-P1.5 | AC输入电源线 (250 V耐压) 1.5 m |
| CA4131 | 6芯电缆线一端带JR接头 3 m |
| CA4230 | JR-PRC 6芯转换电缆 0.3 m |
| CA4311 | JR-PRC 6芯转换电缆4线式-6线式1 m(适用于520 A) |
| CN3P-2P | AC电源线用3P-2P变换接头 |
| CN10 | 传感器接头（JR接头）(同附属品) |
| CN20 | D/A转换器用接头 |
| CN21 | BCD输入/输出用接头 |
| CN22 | 外部输入输出用57系列50p接头(同附属品) |
| CN34 | RS-232C用D-Sub9p接头 |
| CN71 | CC-Link用接头 |
| CN72 | CC-Link用2行接头 |
| CND01 | DeviceNet用接头 |
| GMP165×130 | 橡胶衬垫 |
| TSU02 | 雷击电涌模块 |
| TSU03 | 雷击电涌模块（DC专用） |

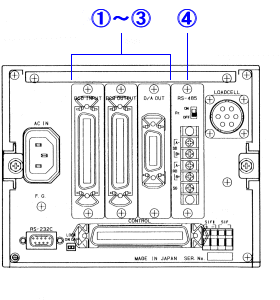

选购件
|
品名
|
接口
|
安装插口
|
| BCO | BCD输出模块 （通用的安装插口用选购件……3个安装口（如图①-③）） |
1～3 |
|---|---|---|
| BCI | BCD输入模块 （通用的安装插口用选购件……3个安装口（如图①-③）） |
1～3 |
| DAC | D/A转换模块 （扩展通讯用插口选购件……1个安装口（如图④）） |
1～3 |
| 485 | RS-485通讯接口 （扩展通讯用插口选购件……1个安装口（如图④）） |
4 |
| ODN | DeviceNet接口 （扩展通讯用插口选购件……1个安装口（如图④）） |
4 |
| CCL | CC-Link接口 （扩展通讯用插口选购件……1个安装口（如图④）） |
4 |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
