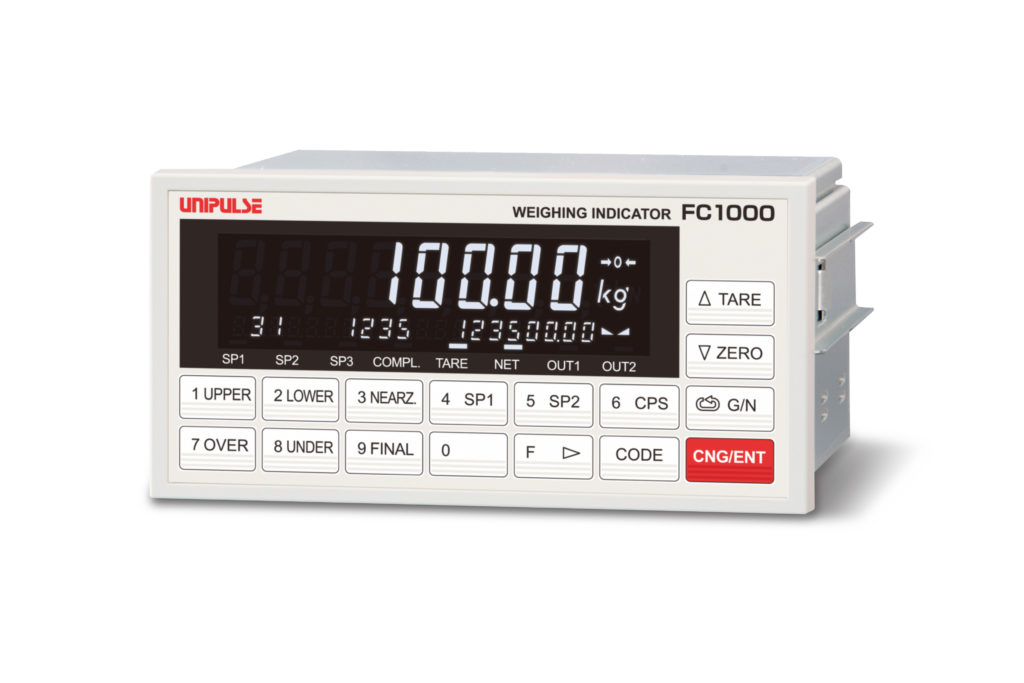

产品概要
FC1000采用白色液晶显示屏并备有副显示。前面板有防尘·防水保护、品种存储、数据累计、SD卡数据保存等，功能丰富！
A/D转换达到1200次/秒的高数字化处理称重仪表。
高性能滤波耐干扰性强＆自动滤波调整功能
具备对应各种振动的低通滤波（0.1 ～ 300 Hz）。
以及对周期性振动有效的移动平均滤波（OFF、2 ～ 512次）。

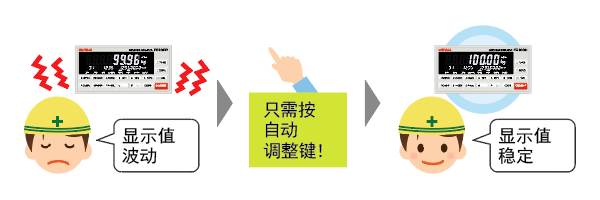

自动滤波调整可兼容精度和稳定性，自动寻找最佳滤波值，省去手动设定的繁琐。（也可进行手动设定）

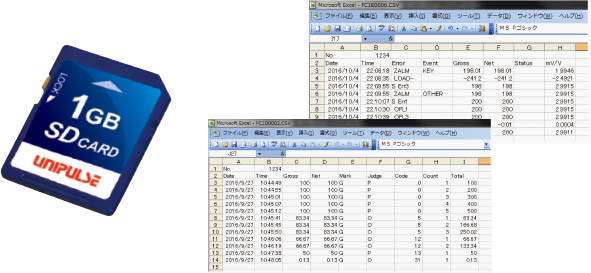

SD卡标配
可用SD卡读取和更改设定值，记录称量结果以及异常数据等。
■ 自动记录校准值、错误信息
传感器异常或更换时设定值的参照。
自动记录错误发生时的日期时间以及操作内容，可用于判断异常原因。
■ 称量结果的记录
可掌握原料管理、设备运行率等长期的趋势进行对应。
■ 一键操作复原设定值
・更换FC1000时，可直接转移设定值。
・使用复数FC1000时，可保持相同设定。
・可返回设备安装时的最初设定值（将设定值与初期值分开保存）。
深度仅99mm
节约空间，便于小型控制柜的组装。
对应负数落差
对应负数落差液体的高速充填及粉体的压送时便利。
防尘·防水构造
将付属密封垫安装在前面板，可防护面板。
高速取样速度&高显示分辨率
1200次/秒的A/D转换速度、数字处理（可切换到300次/秒）。
显示分辨率1/100000。
换算·显示输入电压值功能
可自动将传感器输出换算成mV/V并显示。故障发生时可用于判定故障原因。

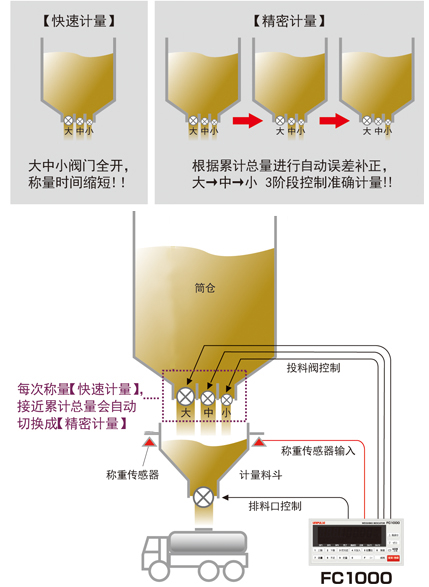

总量计量功能
用小料斗称大容量时，用【快速计量】缩短计量时间、用【精密计量】调整准确重量。
白色液晶显示屏·方便的20位数字副显示
可6位数显示
采用24 bitA/D转换器，可显示到6位数。
32种品种存储功能
可根据各品种保存设定值，选择相对应的称量。批量称重可简单操作。
等价输入校准
只需输入就可校准与传感器的输出值相对应的重量值。

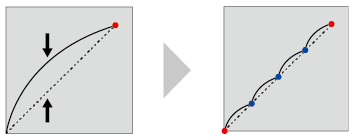

多点校准功能
零点，量程和中间3点的校准，按传感器品质可调整直线性。
对直线性较差的传感器，多点校准可改善线性误差，修正称量精度。

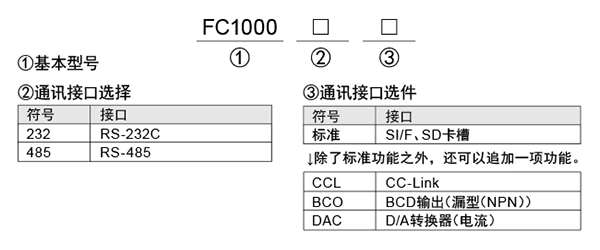

型号构成
技术参数
模拟部分｜显示部分｜设定部分｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC 5 V±5% 输出电流：90 mA 远程操控方式（可以并联6个350 Ω的传感器） |
|---|---|
| 信号输入范围 | -2.5 ～ +5.1 mV/V |
| 零点调整范围 | 数字演算的自动调整方式 -2.5 ～ +2.0 mV/V |
| 量程调整范围 | 数字演算的自动调整方式 0.02 ～ +3.0 mV/V |
| 线性功能 | 除了零点・量程以外，最多可进行3点的多点校正。 |
| 最小输入分度 | 0.15 μV/count |
| 精度 | 非线性： 0.01% FS 以内 零点漂移： 0.0002% FS/℃ typ. 增益漂移： 1 ppm/℃ typ. |
| 滤波器 | 数字低通滤波器 可变：0.1 ～ 300.0 Hz 移动平均滤波 OFF、2 ～ 512次 |
| A/D转换器 | 转换速度：1200次/秒、300次/秒（设定上可切换） 转换分辨率：24 bit（二进制） |
| 显示部分 | |
| 显示器 | 液晶数字显示 主显示： 8位（字高14.4 mm） 副显示： 20位（字高4.3 mm） |
|---|---|
| 显示値 | 5位 符号： 最上位是负号（最大6位） |
| 单位 | 无/kg/g/t/lb/N |
| 小数点 | 0、0.0、0.00、0.000 |
| 超量程显示 | A/D转换器输入超量程（LOAD）、A/D转换器输入超负量程（－LOAD）、 净重超量程（OFL1）、毛重超量程（OFL3） |
| 显示次数 | 1次/3次/6次/13次/25次 |
| 状态显示 | SP1/SP2/SP3/完成/去皮重/净重/OUT1/OUT2 |
| 设定部分 | |
| 设定方法 | 用按键操作或者通过通讯接口设定 |
|---|---|
| 设定存储 | 初始值： 采用NOV.RAM（非易失性存储器）记忆校准值及部分设定 时间： 内置电池备份 其它设定值： 记忆在F-RAM（非易失性存储器） |
| 设定值的保护 | 采用禁止更改设定（软件LOCK），保护 |
| 设定项目 | ・上限/ 下限/ 零点付近/ 大投料/ 定量前/ 落差/ 过量/ 不足/ 定量 ・比较禁止时间1/ 判别时间/ 完成输出时间/ 补正投料時間/ AZ次数/ 判别次数/ 自动落差限值/ 比较禁止时间2/ 皮重 ・称量功能1/ 称量功能2/ 称量功能3/ 序列模式/ 功能键禁止/ 排料时间/ MD（时间-范围）/ ZT时间/ ZT范围 ・砝码重量值/ 最小分度/ 净重超重/ 总重超重/ DZ限制值/ 功能选择/ 重力加速度补正/ 采样速度/ 副显示选择 ・D/A输出模式/ D/A零点输出选择/ D/A全量程设定/ RS-232C/ RS-485设定/ ID设定/ 通讯延迟时间/ CC-Link设定/ CC-Link局号/ 水平信号优先 ・输入选择1/ 输入选择2/ 输出选择1/ 输出选择2/ 输出选择3/ 状态显示选择/ 滤波自动调整/ 数字低通滤波/ 移动平均滤波 ・累计次数/ 快速计量/ 累计比较选择/ 累计定量（前4位数）/ 累计定量（后5位数）/ 快速计量目标（前4位数）/ 快速计量目标（后5位数） ・SD卡设定值读取/ SD设定值更改/ 设定值LOCK/ 扩张功能选择1/ 扩张功能选择2/ 总量计量功能选择 ・平均重量/ 最大重量/ 总体标准偏差/ 数据数量/ 最新数据/ 最大－最小/ 选件电路板确认 ・量程校准/ 等价输入量程校准/ 等价输入零点校准/ 多点校准1/ 多点校准2/ 多点校准3/ 多点校准有无/ 校准点确认/ 密码/ 零点校准 |
| 外部信号 | |
| 外部输出信号 （12点） |
可通过设定选择各控制输出 集电极开路输出 Vceo = 30 V、 Ic = 120 mA |
|---|---|
| 外部输入信号 （8点） |
可通过设定选择各个控制输入 无电压接点输入 （内部电路电源电压12 V） |
| 接口 | |
| SIF | SI/F接口 |
|---|---|
| SDC | SD卡槽 |
| 232 or 485 | RS-232C或RS-485通讯接口（采购时指定选择一种） |
| CCL | CC-Link接口 （选件） |
| BCO | BCD并行数据输出接口（选件） |
| DAC | D/A转换接口（电流输出）（选件） |
| 一般性能 | |
| 电源电压 | AC 100 ～ 240 V（+10%-15%） [自由电源50/60 Hz] |
|---|---|
| 消耗电力 | 5 W typ. |
| 使用条件 | 使用温度范围:-10 ～ +50℃ 保存温度范围:-20 ～ +60℃ 湿度:85% RH 以下（无凝露） |
| 外形尺寸 | 144（W）×72（H）×109（D）mm（不含凸起部分) |
| 重量 | 约 850 g |
| 附属品 | |
| AC输入电源线3 m（附属电源电缆线接头是AC 125 V规格。） | 1 |
|---|---|
| FCN系列I/O接头（带罩） | 1 |
| 传感器输入用接头 | 1 |
| 接点开关工具 | 1 |
| 跳线 | 2 |
| SD卡 1 GByte | 1 |
| 防尘・防水用橡胶密封垫 | 1 |
| 快捷手册 | 1 |
| CC-Link用接头（CC-Link选件安装时） | 1 |
| BCD输出用接头 (BCD输出选件安装时） | 1 |
| D/A转换器用接头 (D/A转换器选件安装时） | 1 |
| 其他选购件 | |
| CAAC2P-B3 | AC输入电源线 3 m(同附属品) |
|---|---|
| CAAC3P-B3 | AC输入电源线 3 m |
| CA325AC3P-B3 | AC输入电源线 3 m |
| CAAC3P-CEE7/7-B2 | AC输入电源线(250 V耐压) 2 m |
| CA325AC3P-CEE7/7-B2 | AC输入电源线(250 V耐压) 2 m |
| CN21 | BCD输出用接头 |
| CN34 | RS-232C用D-Sub9p接头 |
| CN50 | FCN系列I/O接头（带接头盖）(同附属品) |
| CN55 | FCN系列I/O接头（带斜口接头盖） |
| CN71 | CC-Link用接头 |
| CN72 | CC-Link用用2列接头 |
| CN78 | 传感器输入用接头(同附属品) |
| CN86 | D/A转换器用3P接头 |
| SD1G | SD卡 1 GByte(同附属品) |
| SD2G | SD卡 2 GByte |
| SD16G | SD卡 16 GByte |
| SD32G | SD卡 32 GByte |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
