产品概要

CC-Link接口标配!轻巧而小型,方便在控制盘内组装。
FC400是标配CC-Link通信接口的小型称重仪表,适合用在包装、料斗、称重值管理等自动或半自动称重设备。通过通信系统,可以简单构成多个称重系统。

采用DIN导轨,可组装控制盘里节省空间

轻量小型的35 mm DIN导轨型
外形尺寸:34(W)×88(H)×91(D)mm(不含凸起部分)
重量:约 210 g



丰富的通讯接口

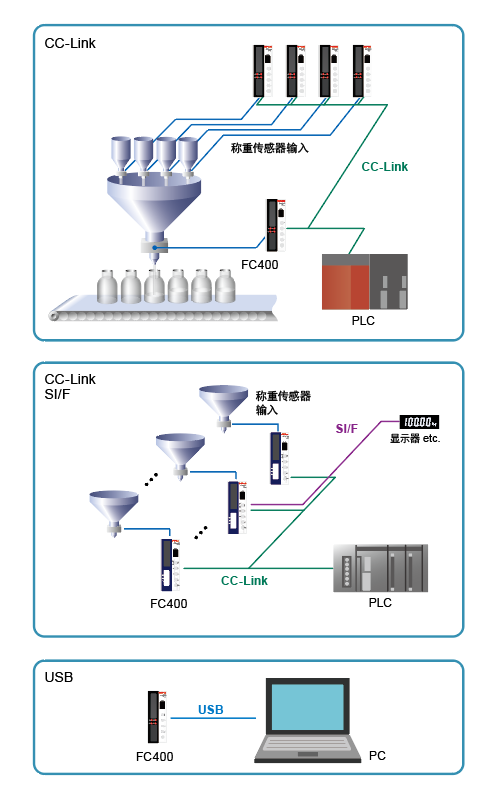

标配CC-Link、SI/F、USB通讯接口。
FC400CCL_apli


取样速度&示分辨率
拥有1200次/秒的A/D转换、1/100000的显示分辨率。

因A/D转换而实现快速准确的称重。


备有方便功能

■ 备有数字滤波器
 抵抗外部振动,实现快速计量。

■ 自动调整滤波器功能
 按钮后开始跟踪推荐滤波设定值。

■ 等价输入校准
 只要输入就可校准与传感器的输出值相对应的重量值。

■ 多点校准功能
 零点,量程和中间3点的校准,按传感器品质可调整直线性。

■ 标配称重序列模式
 外部无需连接PLC等设备即可进行有序控制。

■ 传感器输入换算值功能
 应变传感器连接后可显示换算电压值。


技术参数

模拟部分
激励电压 DC 5 V±5% 输出电流:90 mA
DC 2.5 V±5% 出力電流:45 mA 切換可
比率方式(可以并联6个350 Ω的传感器)
信号输入范围 -2.5 ~ 5.1 mV/V
零点调整范围 数字演算的自动调整方式 -0.5 ~ 2.0 mV/V
量程调整范围 数字演算的自动调整方式 0.01 ~ 3.0 mV/V
量程补正 多点校准:零点,量程和中间3点的校准,按传感器品质可调整直线性。
UTMⅡ/UTMV使用时(脉冲输入 开路集电极) 0.15 μV/count(min.)
精度 非线性: 0.01% FS 以内
零点漂移: 0.0002% FS/℃ Typ
量程漂移: 1 ppm/℃ Typ
滤波器 数字低通滤波器 可变:0.1 ~ 300 Hz
移动平均滤波 OFF, 2 ~ 512次
A/D转换器 转换速度: 1200次/秒
转换分辨率: 24 bit(二进制)

显示部分
显示器 字高8 mm 七段绿色LED数字显示
显示値 6位
显示次数 1、3、6、13、25次/秒
状态显示 RUN、SD、RD、ERR

外部信号
外部输出信号
(5点)
可通过设定选择各个控制输出
晶体管的集电极输出
Vceo = 30 V、 Ic = 50 mA
外部输入信号
(3点)
可通过设定选择各个控制输入
接点(继电器,开关等)或者是无接点时(晶体管,集电极等)
同COM端短路的时候,变为ON
* 请准备外部电源DC 24 V

接口
USB USB接口
SIF SI/F SI/F2线式串行接口
CCL CC-Link接口

一般性能
电源电压 DC 24 V(±15%)
消耗电力 4 W typ.
使用条件 温度…使用温度范围:-10℃ ~ +50℃ 保存温度范围:-20℃ ~ +85℃
湿度…85% RH 以下(无凝露)
外形尺寸 34(W)×88(H)×91(D)mm(不含凸起部分)
重量 约 210 g
符合CE标准 EMC 指令 EN61326-1

附属品
跳线 2
小型螺丝刀 1
CC-Link接头 1
各種输入/输出接头 2
快捷手册 2



关于LED、荧光、液晶等相关显示部分,因制造工程以及材质等原因,也许会发生微妙差别。请了解,谢谢。
