产品概要

FC400-ECT备有EtherCAT®、USB通信接口的称重模块。
EtherECT、USB标配!!
EtherCAT®是德国Beckhoff Automation GmbH 专利权的技术并登陆商标商标。

取样速度&示分辨率
1200次/秒的A/D转换速度、数字处理。
显示分辨率1/100000。

因A/D转换而实现更高精度称重。


USB专用软件(免费)

USB接口,可记录数据、波形显示、
参数设定及校准。


自动滤波调整功能

具备对应各种振动的低通滤波(0.1~300 Hz)以及对周期性振动有效的移动平均滤波(OFF、2~512次)。
自动滤波调整可兼容精度和稳定性,自动寻找滤波值,省去手动设定的繁琐。(也可进行手动设定)


采用DIN导轨,可组装控制盘里节省空间

轻量小型的35 mm DIN导轨型
外形尺寸:34(W)×88(H)×91(D)mm(不含凸起部分)
重量:约 230 g

FC400ECT_DIN-1024x349

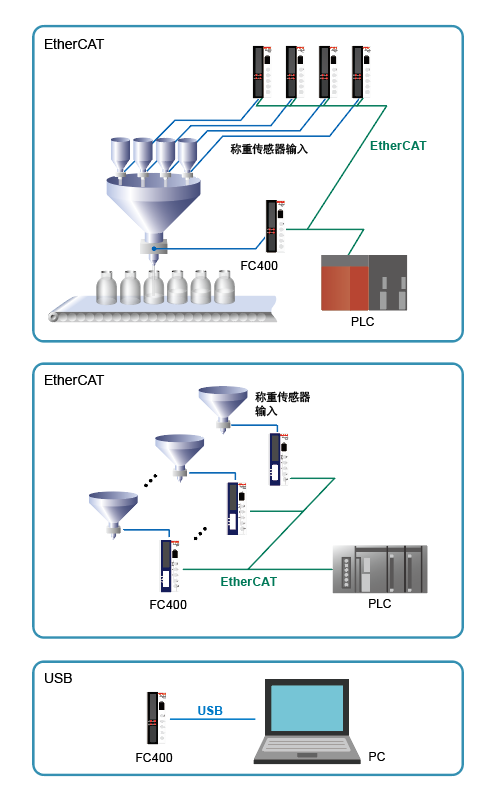

丰富的通讯接口

EtherCAT、USB通讯接口。


具备丰富多样的功能。

■ 标配称重序列模式
 带有可以直接控制投入、排出阀门等的计量序列功能。

■ 换算·显示输入电压值功能
 可自动将传感器输出换算成mV/V并显示。
 故障发生时可用于判定故障原因。

■ 可6位数显示
 采用24 bitA/D转换器,可显示到6位数。

■ 等价输入校准
 只需输入就可校准与传感器的输出值相对应的重量值。

■ 多点校准功能
 零点、量程和中间3个点校准,可改善直线性。
 对线性较差的传感器,多点校准可改善线性误差,修正称量精度。



技术参数

模拟部分
激励电压 DC 5 V±5% 输出电流:90 mA
DC 2.5 V±5% 输出电流:45 mA 可切换
比率方式(可以并联6个350 Ω的传感器)
信号输入范围 -2.5 ~ +5.1 mV/V
零点调整范围 数字演算的自动调整方式 -0.5 ~ +2.0 mV/V
量程调整范围 数字演算的自动调整方式 0.01 ~ 3.0 mV/V
线性功能 除了零点・量程以外,最多可进行3点的多点校正。
最小输入分度 0.15 μV/count
精度 非线性: 0.01% FS 以内
零点漂移: 0.0002% FS/℃ typ.
量程漂移: 1 ppm/℃ typ.
滤波器 数字低通滤波器 可变:0.1 ~ 300 Hz
移动平均滤波 OFF, 2 ~ 512次
A/D转换器 速度: 1200次/秒
转换分辨率: 24 bit(二进制)

显示部分
显示器 字高8 mm 七段绿色LED数字显示
显示値 最大6位
显示次数 1、3、6、13、25次/秒
状态显示 RUN、ERR

外部信号
外部输出信号
(5点)
可通过设定选择各个控制输出
晶体管的集电极输出
Vceo = 30 V、 Ic = 50 mA
外部输入信号
(3点)
可通过设定选择各个控制输入
接点(继电器,开关等)或者是无接点时(晶体管,集电极等)
同COM端短路的时候,变为ON
* 请准备外部电源DC 24 V

接口
ECT EtherCAT接口
USB USB接口

一般性能
电源电压 DC 24 V(±15%)
消耗电力 4 W typ.
使用条件 使用温度范围:-10℃ ~ +50℃ 保存温度范围:-20℃ ~ +85℃
湿度:85% RH 以下(无凝露)
外形尺寸 34(W)× 88(H)× 91(D)mm(不含凸起部分)
重量 约 230 g
符合CE标准 EMC 指令 EN61326-1

附属品
快捷手册 2
小型螺丝刀 1
跳线 2
各种输入/输出接头 2


其他部件
CA81-USB USB连接线(A-miniB型) 1.8 m
CN87 外部输入出用10p接头(同附属品)
