产品概要

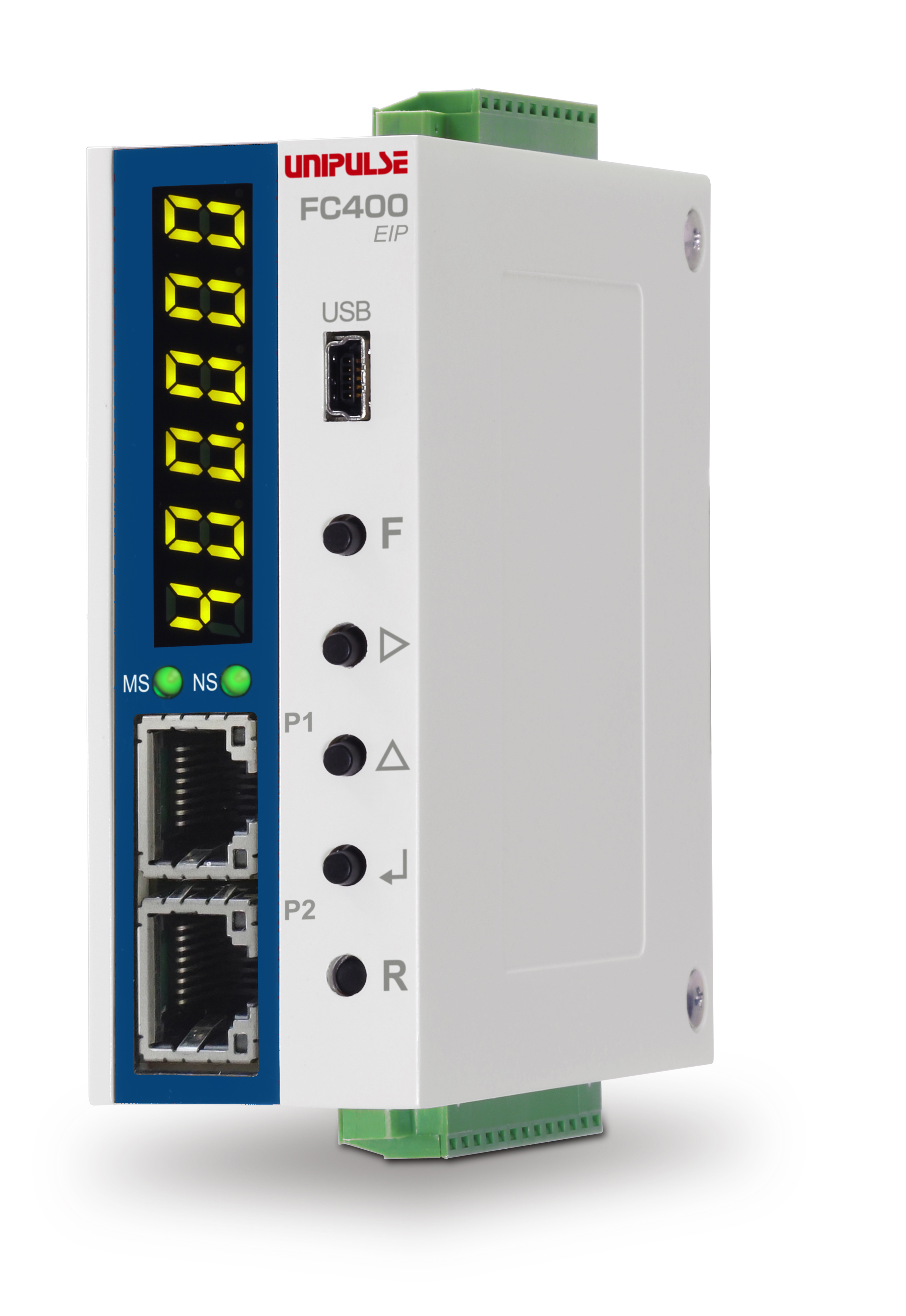

FC400-EIP-FA备有EtherNet/IPTM、USB通信接口的称重模块。
适用于压盖机、打键机等检测。通过通讯可简单构筑多个检测系统。专用USB软件，波形显示·参数设定简单！
EtherNet/IP为ODVA的登陆商标品牌。
耐干扰性强滤波＆自动滤波调整功能

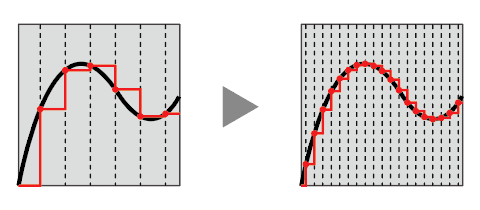

2400次/秒A/D转换速度，数字处理。
显示分辨率1/100000。

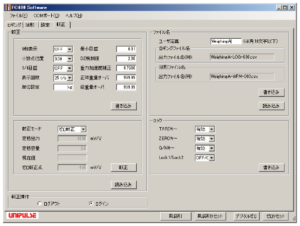

USB专用软件
USB通讯接口，可记录数据、波形显示、参数设定及校准。
耐干扰性强滤波＆自动滤波调整功能
具备对应各种振动的低通滤波（0.1 ～ 600Hz）。
以及对周期性振动有效的移动平均滤波（OFF、2 ～ 999次）。

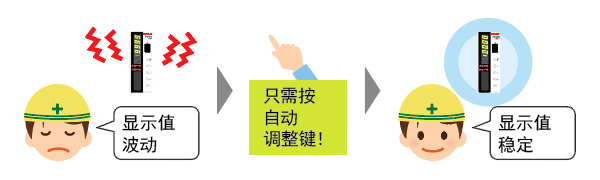

自动滤波调整可兼容精度和稳定性，自动寻找最佳滤波值，省去手动设定的繁琐。（也可进行手动设定）
采用DIN导轨，可组装控制盘里节省空间
轻量小型的35 mm DIN导轨型
外形尺寸：34（W）× 88（H）× 91（D）mm（不含凸起部分）
重量：约 230 g
换算·显示输入电压值功能
可自动将传感器输出换算成mV/V并显示。
故障发生时可用于判定故障原因。
可6位数显示
采用24 bit A/D转换器，可显示到6位数。
等价输入校准
只需输入就可校准与传感器的输出值相对应的重量值。
数字峰值保持、上下限判断功能
快速捕捉高速现象的变化，OK/NG判断。
技术参数
模拟部分｜显示部分｜保持功能｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 |
DC 5 V±5% 输出电流：90 mA 以下 DC 2.5 V±5% 输出电流：45 mA 以下（可切换） 比率方式（可以并联6个350 Ω的传感器） |
|---|---|
| 信号输入范围 | －3.9 ～ +3.9 mV/V |
| 零点调整范围 | 数字演算的自动调整方式 -3.0 ～ +3.0 mV/V |
| 量程调整范围 | 数字演算的自动调整方式 0.01 ～ 3.8 mV/V |
| 灵敏度 | 0.15 μV/count(min.) |
| 精度 | 非线性： 0.01% FS 以内 零点漂移： 0.0002% FS/℃ Typ.(激励电压5 V,3 mV/V校准时) 量程漂移： 1 ppm/℃ Typ. |
| 滤波器 | 数字低通滤波器 可变：0.1 ～ 600 Hz 移动平均滤波 OFF, 2 ～ 999次 |
| A/D转换器 | 转换速度： 2400次/秒 转换分辨率： 24 bit（二进制） |
| 显示部分 | |
| 显示器 | 字高8 mm 七段绿色LED数字显示 |
|---|---|
| 显示値 | 最大6位 |
| 显示次数 | 1、3、6、13、25次/秒 |
| 状态显示 | MS,NS |
| 保持功能 | |
| 保持 | 采样, 峰值, 谷值, 峰値＆谷值, 平均值 |
|---|---|
| 外部信号 | |
| 外部输出信号 （5点） |
可通过设定选择各个控制输出 晶体管的集电极输出 Vceo = 30 V、 Ic = 50 mA |
|---|---|
| 外部输入信号 （3点） |
可通过设定选择各个控制输入 接点（继电器，开关等）或者是无接点时（晶体管，集电极等） 同COM端短路的时候，变为ON *请准备外部电源DC 24 V。 |
| 接口 | |
| EIP | EtherNet/IP接口 |
|---|---|
| USB | USB接口 |
| 一般性能 | |
| 电源电压 | DC 24 V（±15%） |
|---|---|
| 消耗电力 | 4 W typ. |
| 使用条件 | 使用温度范围：-10℃ ～ ＋50℃ 保存温度范围：－20℃ ～ ＋85℃ 湿度：85% RH 以下（无凝露） |
| 外形尺寸 | 34(W) × 88(H) × 91(D) mm (不含凸起部分) |
| 重量 | 约 230 g |
| 符合CE标准 | EMC 指令 EN61326-1 |
| 附属品 | |
| 快捷手册 | 2 |
|---|---|
| 跳线 | 2 |
| 小型螺丝刀 | 1 |
| 各种输入/输出接头 | 2 |
| 其他部件 | |
| CA81-USB | USB连接线（A-miniB型） 1.8 m |
|---|---|
| CN87 | 外部入出力用10p接头（同附属品） |
| CN85 | 电源/传感器/RS-485（SIF）用13p接头（同附属品） |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
