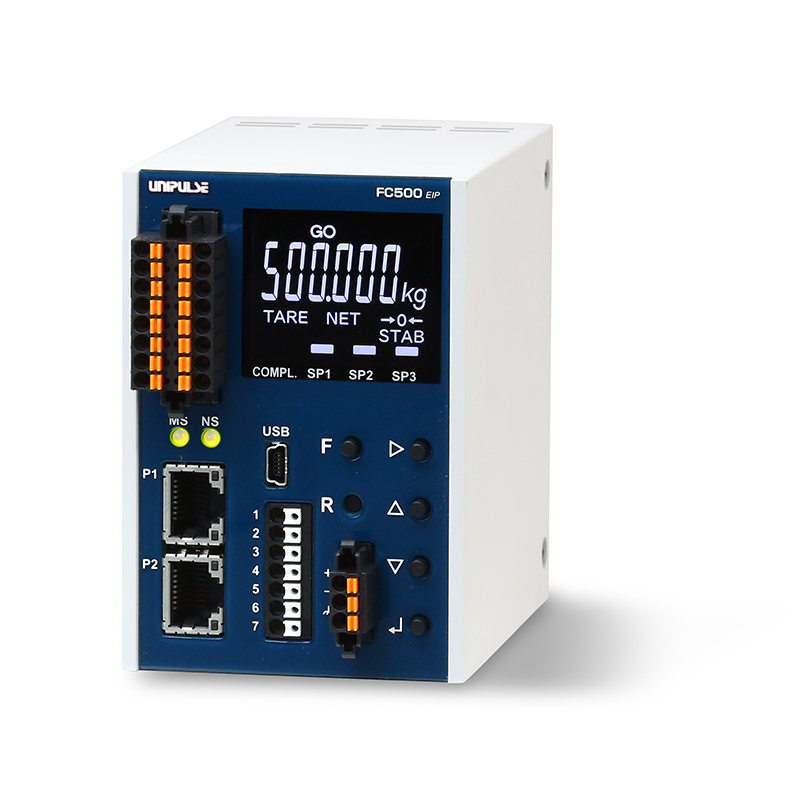

EtherNet/IP接口标配！轻巧而小型，方便在控制盘内组装。
FC500是标配EtherNet/IP通信接口的小型称重仪表、适合用在包装、料斗、称重值管理等自动或半自动称重设备。通过通信系统，可以简单构成多个称重系统。
EtherNet/IP为ODVA的登陆商标品牌。

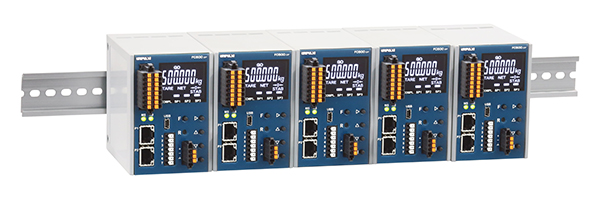

轻量小型的35 mm DIN导轨型
外形尺寸：65(W)×94(H)×108(D) mm（不含凸起部分）
重量：约 370 g

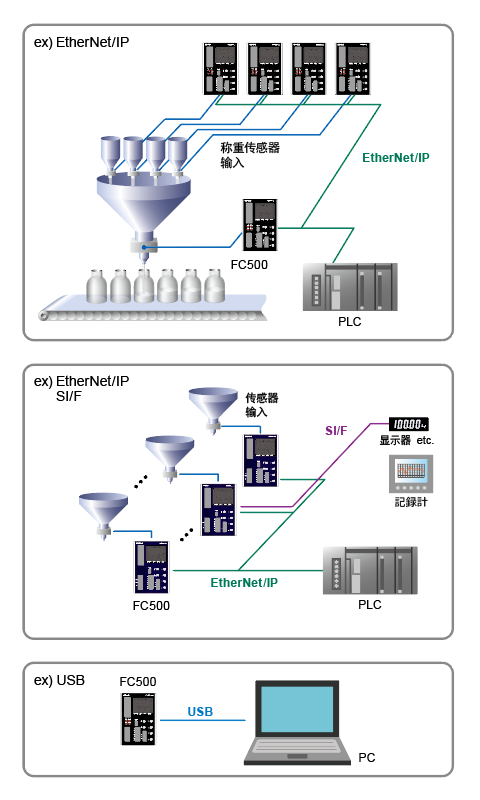

标配EtherNet/IP、SI/F、USB通讯接口。

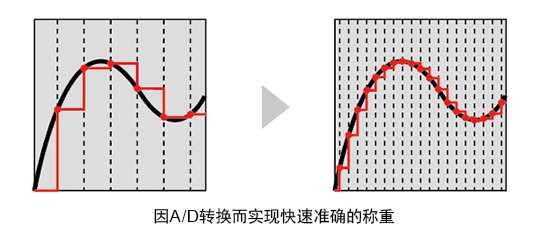

拥有1200次/秒的A/D转换（可切换到300次/秒）、1/100000的显示分辨率

USB通讯接口，可记录数据、波形显示、参数设定及校准。

■ 有数据存储功能
　可记录最新的100条数据，数据包括校准值和错误信息（包含记录时间信息）。
　可以通过USB接口进行确认。

■ 换算·显示输入电压值功能
　可自动将传感器输出换算成mV/V并显示。
　故障发生时可用于判定故障原因。

■ 标配称重序列模式
　带有可以直接控制投入、排出阀门等的计量序列功能。

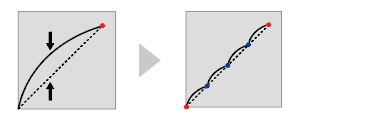

■ 多点校准功能
　零点、量程和中间3个点校准，可改善直线性。
　对线性较差的传感器，多点校准可改善线性误差，修正称量精度。

■ 最多32种品种的内存功能
　可根据各品种保存设定值，选择相对应的称量。
　批量称重可简单操作。

■ 等价输入校准
　只要输入就可校准与传感器的输出值相对应的重量值。

模拟部分
激励电压	DC 5 V±5%　　输出电流：90 mA 以下比率方式（可以并联6个350 Ω的传感器）
信号输入范围	－2.5 ～ +5.1 mV/V
零点调整范围	数字演算的自动调整方式　-0.5 ～ +2.0 mV/V
量程调整范围	数字演算的自动调整方式　0.005 ～ 3.2 mV/V
线性功能	除了零点・量程以外，最多可进行3点的多点校正。
最小输入分度	0.15 μV/count
精度	非线性： 0.01% FS 以内零点漂移： 0.0002% FS/℃ Typ.　(3 mV/V校准时) 量程漂移： 1 ppm/℃ Typ.
滤波器	数字低通滤波器　可变：0.1 ～ 300 Hz 移动平均滤波　OFF, 2 ～ 512次
A/D转换器	速度：1200次/秒、300次/秒（设定上可切换）转换分辨率： 24 bit（二进制）

显示部分
显示器	字高11 mm　液晶数字显示
显示値	6位　符号:最上位是负号
单位	t, g, kg, lb, N, 无单位
显示次数	1、3、6、13、25次/秒
状态显示	COMPL.／SP1／SP2／SP3／HI／GO／LO／NZ／TARE／NET／HOLD／ZALM／STAB MS/NS

外部信号
外部输入信号（5点）	可通过设定选择各个控制输入＜无电压接点输入＞接点（继电器，开关等）或无接点（晶体管，光电耦合器等）与COM端短接时为ON ＜＋COM/－COM 共用电压输入＞（订购时指定）接点（继电器，开关等）或无接点（晶体管，光电耦合器等）当在输入端子和COM端子之间施加电压时，将其视为ON。额定电压:DC 27.6 V 以下 ON条件:DC 9 V 以上（DC 24 V时负载电流约 10 mA）　OFF条件:DC 3 V 以下
外部输出信号（5点）	可通过设定选择各个控制输出漏型（NPN）/ 源型（PNP）共用 PhotoMOS继电器输出。 Vceo = 30 V, Ic = 50 mA

关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。

外部信号
外部输入信号（5点）	可通过设定选择各个控制输入＜无电压接点输入＞接点（继电器，开关等）或无接点（晶体管，光电耦合器等）与COM端短接时为ON ＜＋COM/－COM 共用电压输入＞（订购时指定）接点（继电器，开关等）或无接点（晶体管，光电耦合器等）当在输入端子和COM端子之间施加电压时，将其视为ON。额定电压:DC 27.6 V 以下 ON条件:DC 9 V 以上（DC 24 V时负载电流约 10 mA）　OFF条件:DC 3 V 以下
外部输出信号（5点）	可通过设定选择各个控制输出漏型（NPN）/ 源型（PNP）共用 PhotoMOS继电器输出。 Vceo = 30 V, Ic = 50 mA

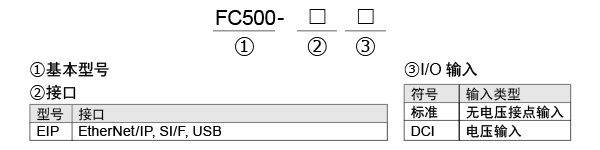

FC500-EIP　- 模块型称重功能
