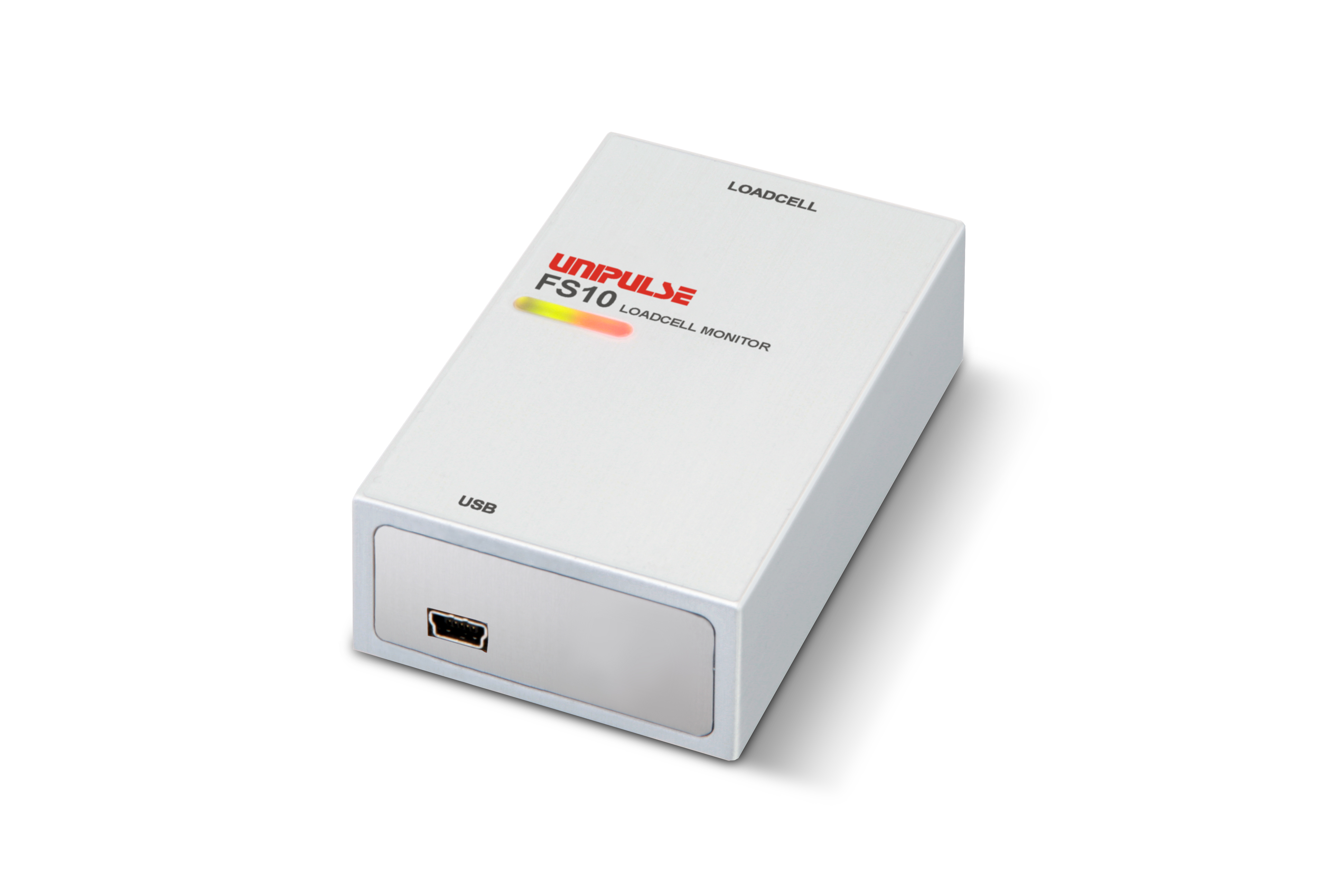

产品概要
FS10是测定力，压力，位移的传感器显示器。
A/D转换每秒1200次的采样，实现了数据的精确测定。
适用于实验和研究。
微型，轻巧，简单
使用FS10，监控传感器的输出信号更简单。
只要连接传感器的电缆和USB的电缆就可以轻松测量。
仅USB的供电就可以使用，也可以给传感器供电。

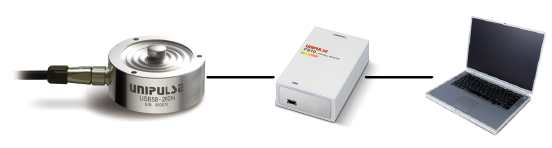

＜接続例＞
USB专用软件(免费)
启动电脑软件可以快速测量
（如果电脑联网的情况下，将FS10和电脑连接会自动下载USB驱动。）
■ OK/NG判定性能
上下限比較：HH・HI・LO・LL
■ 初期设定，较正简单
设定值的读取，输入，较正操作简单

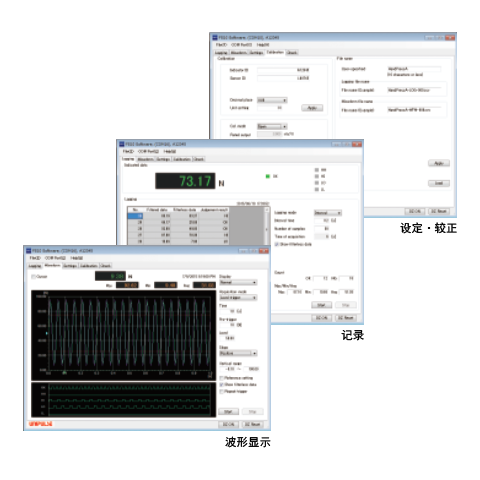

■ 波形显示
根据实时波形的显示，传感器的力度变化的可视化。
上下限比较状态可以直观。波形的数据也可保存。
■ 记录
测量值和上下限值最多可以记录10000个。
用于长时间负荷试验的时间间隔记录的数据保存。
OK/NG计数性能可以确认判定结果。
专用软件可以从我司官网上下载。
可同时打开多个专用软件，1台电脑可连接多个FS10。
技术参数
| 模拟部分 | |
| 激励电压 | DC 5 V±10％ 输出电流30 mA 以下 |
|---|---|
| 信号输入范围 | -3.0 ～ +3.0 mV/V |
| 精度 |
非线性：0.02％ FS±1 digit 以内 零点漂移：0.5 μV/℃ 以内 增益漂移：0.01％/℃ 以内 |
| 数字低通滤波器 | 可选择 fc ＝ OFF、2、4、6、8、10、30、50、100 Hz |
| A/D转换 |
速度：1200次/秒（数据显示也同样） 分辨率：24 bit（二进制）3 mV/V时约等于1/30000 |
| 显示部分 | |
| 状态显示 |
LED（赤）：电源/报警状态 LED（緑）：传感器载重状态 |
|---|---|
| 接口 | |
| USB接口 | |
| 一般性能 | |
| 电源电压 | DC 5 V（USB供电） |
|---|---|
| 消耗电量 | 1 W typ. |
| 使用环境 | 使用温度范围：－10℃ ～ ＋40℃ 保存温度范围：－40℃ ～ ＋80℃ 湿度：80％RH 以下（无凝霜） |
| 外形尺寸 | 50（W）× 23（H）× 80（D）mm（不含凸起部分） |
| 重量 | 约 120 g |
| 附属品 | |
| 快捷手册 | 1 |
|---|---|
| 传感器连接线1 m 头部散线 | 1 |
| USB连接线（A-miniB型） 1.8 m | 1 |

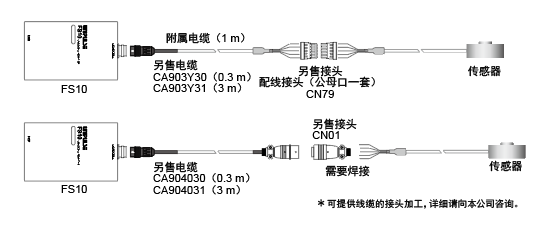

其他部件
| 品名 | |
| CA81-USB | USB连接线（A-miniB型）1.8 m(同附属品) |
|---|---|
| CA903Y30 | 头部散线一端带防水塑料接头 0.3 m |
| CA903Y31 | 头部散线一端带防水塑料接头 3 m |
| CA904030 | 防水塑料接头－PRC接头转换传播电缆 0.3 m |
| CA904031 | 防水塑料接头－PRC接头转换传播电缆 3 m |
| CN01 | 传感器输入接头 |
| CN79 | 配线接头（公母口一套） |
| CN90 | 传感器连接用防水塑料接头 |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
下载
|
产品单页介绍（PDF）
|
FS10产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
FS10使用说明书(英语版) FS10快捷手册(英语版) FS10 USB setting使用说明书(英语版) |
|
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
支援工具
|
||
|
软件
|
Software for FS10 英语版 | |
- 关于使用说明书，产品外观图，支援工具，软件等，请在登录的前提下下载使用。
- 阅览PDF格式的文件时，需要下载并安装Adobe公司的Acrobat Reader。
