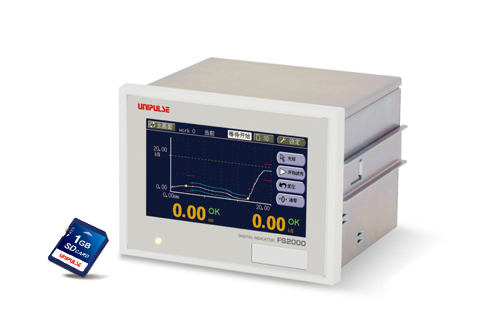

产品概要
适合压装，铆接时的OK/NG（NOK）判定！
5 kHz高速响应，全面发挥出Super Cell的性能！
波形显示使力度的变化一目了然！
荷重式输入1 mV/V约等于2 V
触摸式显示屏可以直接操作使设定变得简单
力和位移变化关系来OK/NG(NOK)判定!!
Y轴（测力传感器）和X轴（位移传感器）的2种输入方式进行2维立体的OK/NG(NOK)判定。
根据波形显示的比较&保持功能

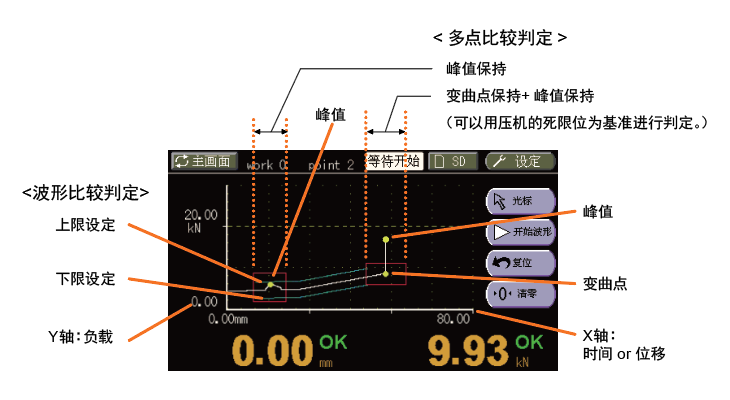

■波形比较判定
随时比较设定波形和实际测定波形。即使一处超过设定波形时也是NG。(NOK)
■多点比较判定
一个工序中最多可以进行5个点的OK/NG的判定（范围可自由设定）。

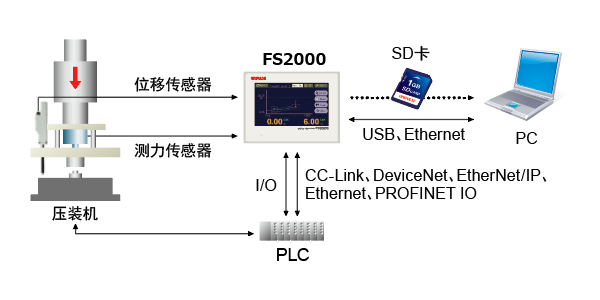

系统构成例

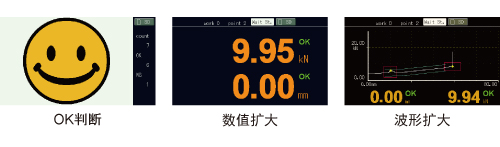

在现场有用的主画面
采用4.3英寸宽厂液晶，追求方便性以及简单操作。
丰富的画面选择。
操作页面中可简单删除不需要的信息。

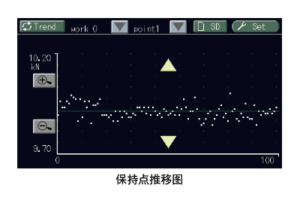

通过保持点推移图来进行预防保全
根据零点的偏差，保持值的变化等趋向管理，可以尽早观测异常，预防故障的发生。

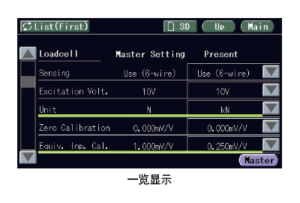

设定变更内容一目了然
一览显示可比较登录设定值和现在设定值差别。设备安装时登录设定值跟改变设定值一目了然。(一览不含波形比较设定值)
SD卡记录
通过是SD存储功能会保存测定数据、设定值等信息。数据可换CSV格式，在Excel等容易编辑。
技术参数
载荷式传感器输入｜输入部分 双通道传感输入 (选件:[MLT] or [MLT2])｜位移用传感器输入｜显示部分｜比较判定功能｜现场支持功能｜外部信号｜接口｜一般性能｜附属品
| 传感器输入部分 双通道传感输入 (选件:[MLT] or [MLT2]) | |
| 负荷式传感器输入（应变片输入方式）（6线式） ・・・与标配相同 | |
| 位移传感器输入（脉冲输入（集电极开路））・・・输出电路以外的参数与标配相同[MLT]。 | |
| 输出电路参数 | 集电极开路（内置上拉电阻） |
|---|---|
| 位移用传感器输入（ 脉冲式输入（线路驱动器）） ・・・与标配相同[MLT2] | |
| 电压输入…[MLT1][MLT2] | |
| 信号输入范围 | -10 ～ +10 V |
| 绝对最大额定值 | ±15 V |
| 输入电阻 | 约 1 MΩ 以上 |
| 精度 | 非线性 ：0.02%/FS±1 digit 以内（10 V输入时） 零点漂移 ：0.2 mV/℃ RTI 以内 增益漂移 ：0.01%/℃ 以内 |
| 低通滤波器 | 10 Hz ～ 10 kHz中选择（－6 dB/oct.）（A/D转换速度25000次/秒时） 2 Hz ～ 2 kHz中选择（－6 dB/oct.）（A/D转换速度5000次/秒时） |
| A/D转换器 | 速度 ：25000次/秒、5000次/秒 中选择 分辨率 ：24 bit（二进制） 有效分辨率10 V的约1/20000 |
| 模拟电压输出 |
输出水平 输入1.0 mV/V约等于2 V 负载阻抗:2 kΩ 以上 |
|---|
| 滞后模式 | 以一条波形测量前进/返回，可进行多点比较和波形比较（可选择前进/返回的差分比较） 描绘点数：前进1000点 返回1000点 |
|---|
| 多种保持点模式 | 多种保持点:15点 采样速度:5000 Hz |
|---|
| 显示部分 | |
| 显示器 | 4.3 inch TFT彩色LCD 显示区域:95.0(W) × 53.9(H) mm Dot 构成:480 × 272 dot |
|---|---|
| 显示次数 | 固定每秒3次 |
| 比较判定功能 | |
| 各种特殊点保持模式16种 (设定值保存可能) |
可以选择5种保持功能设定 采样、峰值、谷值、P-P、极大值、极小值、变化点(A、B、C、D)、平均值、终点 |
|---|---|
| 波形比较模式16种 （设定值保存可能） |
上下限的设定波形和实际的测定波形进行比较。 测定波形的全体作为上下限波形的比较对象，有一个测定点超过设定波形既是NOK。 |
| 现场支持功能 | |
| 保持点数据推移显示 | 可保持点的趋向显示，把握设备状态 |
|---|---|
| 统计 | 可统计10000个判定结果 显示测定次数、OK统计、NOK统计、OK比率 |
| 画面捕捉 | 显示画面可捕捉到bmp方式 |
| 编辑任务流程名称 | 可编辑任务名称并在仪表上显示 |
| 设定项目一览显示 | 可颜色来显示主机设定和子机设定的不同设定值 |
| 用户管理 | 采用ID和密码设定值管理方式 |
| 外部信号 | |
| 输出信号 16点 |
保持判定（负荷、位移）／过载／测量结束／波形比较判定／负荷・位移正常／CPU正常运转／SD存储卡正常／阈电平输出1,2 输出形式 可以选择Sink type/Source type两种 （Source type是[ISC]可选件） 信号ON的时候，输出晶体管为ON。 同PLC等输入组合连接时，Sink type同＋COM， Source type同－COM连接。 额定电压 30 V 额定电流 30 mA |
|---|---|
| 输入信号 16点 |
负荷清零／位移位置调整／测量开始／测量结束／HOLD1～5／复位／背光强制亮灯／触摸屏操作禁止／工件切换 输入形式 可以选择＋COM/－COM两种 （－COM是[ISC]可选件） 晶体管连接的时候，＋COM同NPN输出方式 (Sink type)， －COM同PNP输出方式 (Source type) 连接。 |
| 接口 只能安装1个选件 | |
| USB | USB接口 |
|---|---|
| CCL | CC-Link接口 （选件） |
| ODN | DeviceNet接口 （选件） |
| EIP | EtherNet/IP接口 （选件） |
| ETN | Ethernet接口 （选件） |
| PRT | PROFINET IO接口 （选件） |
| 选件 | |
| ISC | I/O SOURCE |
|---|---|
| MLT | 双通道传感输入 |
| MLT2 | 双通道传感输入2 |
| 特殊式样 | |
| FS2000-HYS | 记录并判定返回波形的特殊式样（滞后模式） |
|---|---|
| FS2000-MHP | 可保持到15点的特殊式样（多种保持点模式） |
| 一般性能 | |
| 电源电压 | DC 24 V（±15％） |
|---|---|
| 消耗电量 | 6 W typ. |
| 使用环境 | 使用温度范围 -10℃ ～ +40℃／保存温度范围 -20℃ ～ +60℃ 湿度 85％RH 以下（无凝露） |
| 外形尺寸 | 132(W) × 98(H) × 110(D) mm（不含凸起部分） |
| 重量 | 约 1.0 kg |
| 符合CE标准 | EMC 指令 EN61326-1 |
| 附属品 | |
| I/O接头（带盖） | 1 |
|---|---|
| 传感接头 | 1 |
| 接点开关工具 | 1 |
| SD卡 1 GByte | 1 |
| 使用说明书 | 1 |
| DeviceNet用接头（DeviceNet选件安装时） | 1 |
| CC-Link用接头（CC-Link选件安装时） | 1 |
其他选购件
| 品名 | |
| CN36 | I/O接头（带盖）(同附属品) |
|---|---|
| CN71 | CC-Link用接头 |
| CN72 | CC-Link用2列接头 |
| CN77 | 模拟信号接头(同附属品) |
| CND01 | DeviceNet用接头 |
| SD1G | SD卡 1 GByte(同附属品) |
| SD2G | SD卡 2 GByte |
| SD16G | SD卡 16 GByte |
| SD32G | SD卡 32 GByte |
| CA81-USB | USB电缆线 (A-miniB型) 1.8 m |
| TSU03 | 雷击电涌模块（DC专用） |

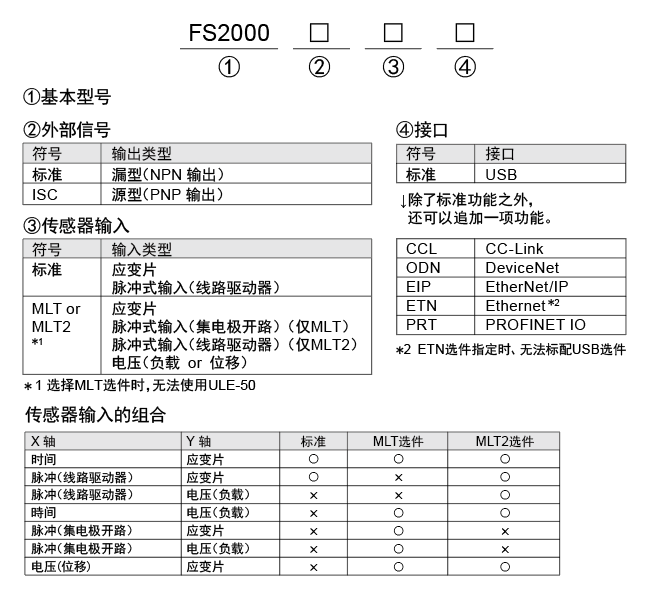

型号构成
