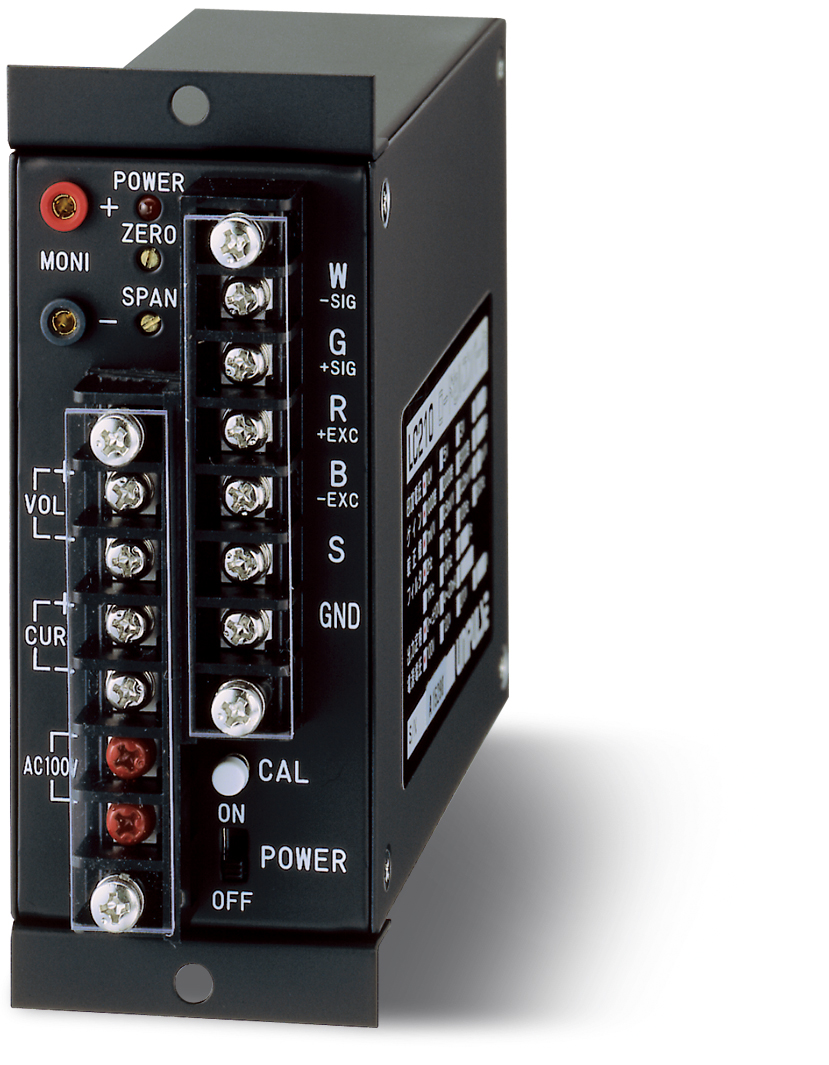

产品概要
校正功能，桥式激励电源，低通滤波等功能全部都内藏在本体内。
技术参数
| 激励电压 | DC 10 V±5％ 输出电流:30 mA 以内 |
|---|---|
| 零点调整范围 | ±0.25 mV/V 20回转旋钮 如果超过这个范围可以通过连接外部阻抗的方式扩大 |
| 量程调整范围 | 1 mV/V ～ 5 mV/V（量程1000倍） 最大量程可以到达对于1 mV/V的输入输出到10 V 20回转旋钮 |
| 精度 | 非线性：0.02％ FS 以内 零点漂移：0.01％/℃ RTI 以内（1 mV/V输入时） 量程漂移：0.01％/℃ 以内 |
| 输出信号 | 电压输出：0 ～ ±10 V 负载阻抗：1 kΩ 以上 输出阻抗：0.1 Ω 以下 |
| 低通滤波 | 低通滤波（-6 dB/oct.） 2 Hz/－3 dB |
| 校正值 | 1 mV/V ±0.2％ |
| 电源电压 | AC 100 V±10％ 50/60 Hz |
| 消耗电力 | 约 5 VA |
| 使用条件 | 温度：使用温度范围 －10 ～ ＋60℃ 湿度：85％ RH 以下（无凝霜） |
| 外形尺寸 | 44（W）×110（H）×110（D）mm（不含凸起部分） |
| 重量 | 600 g |
| 附属品 | AC输入电缆线・・・1 备用保险丝（0.5 A）・・・1 小型螺丝刀・・・1 安装端子・・・11 使用说明书・・・1 |
选购件
标准参数以外下列的参数也可以对应（订货时指定）
| 需要订货时明确指定 | 标准参数 | 可变更参数 |
| 激励电压 | 10 V | 5 V，3 V |
|---|---|---|
| 量程 | 1000倍 | 2000倍，3000倍 |
| 滤波 | 2 Hz | 10 Hz，100 Hz，1 kHz，其他 |
| 校正值 | 1 mV/V | 0.5 mV/V，0.25 mV/V |

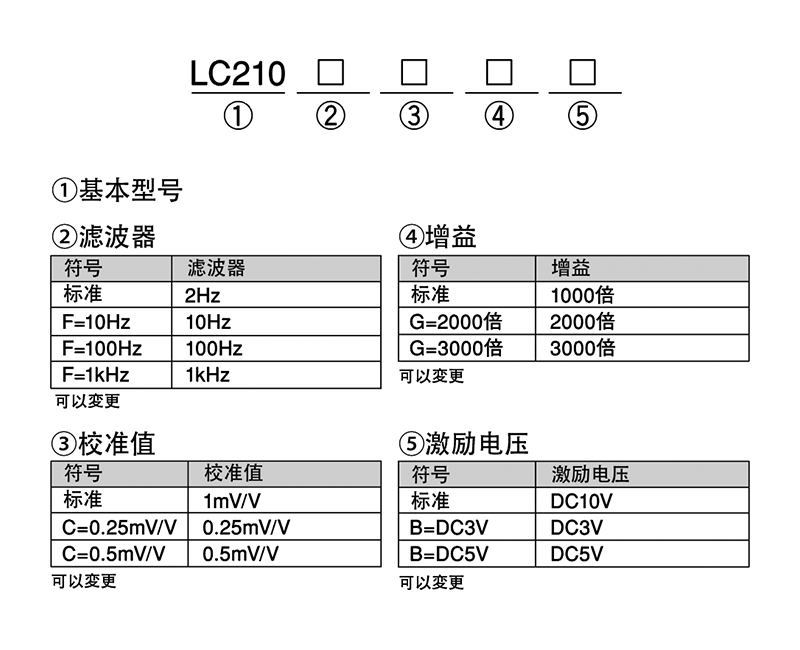

型号构成
下载
|
产品单页介绍（PDF）
|
LC210产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
||
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
