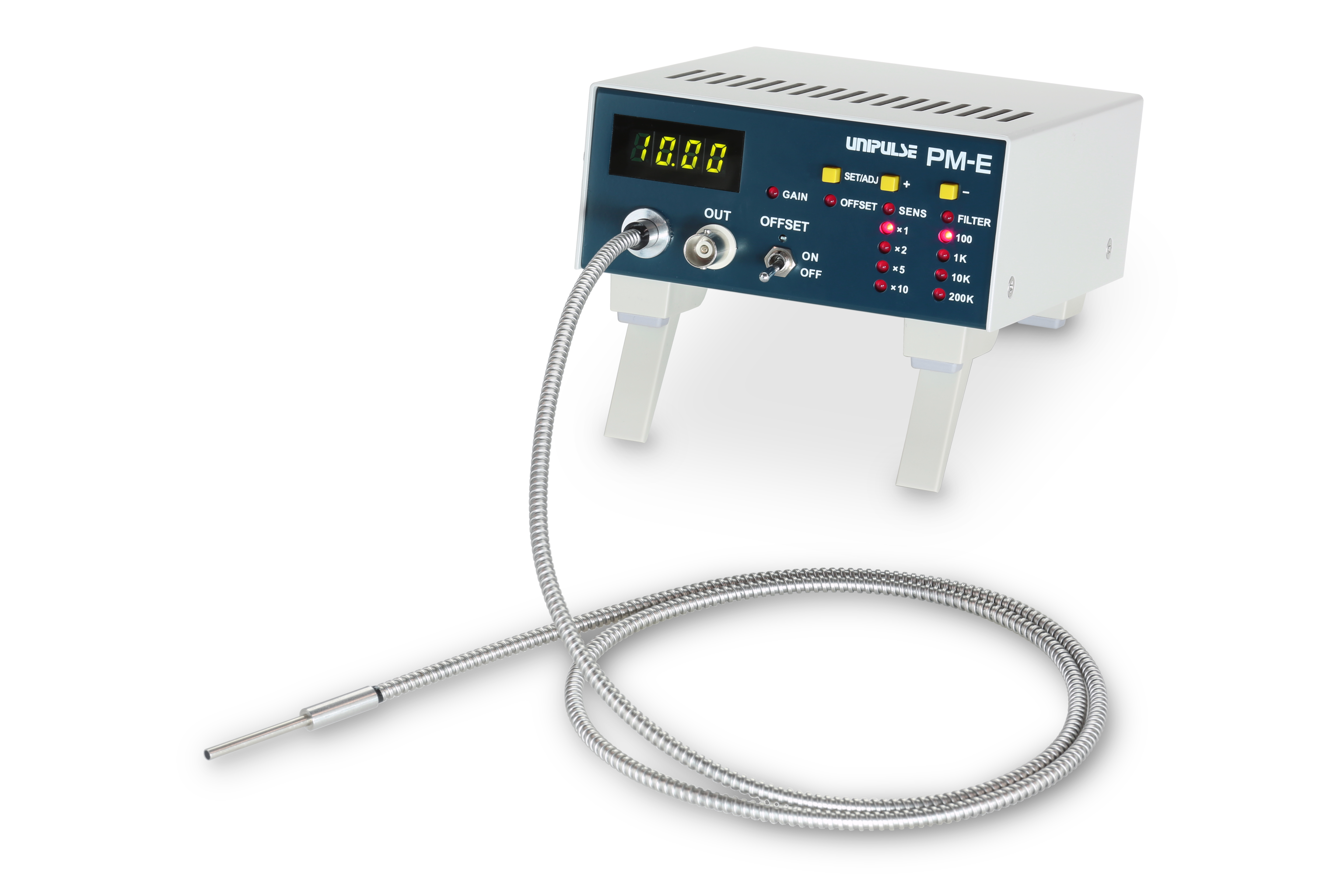

产品概要
测量振动当中的位移变化
是通过光纤对要测量对象物体进行光照射，根据反射光能快速地对位移和振动的变化进行非接触检测的装置。
利用光进行测量，对测量物进行无载荷测量。也不受磁场和电场的影响。
还有，交换式传感器模块，可以根据灵敏度·测量范围·频带·目标直径的要求进行交换·选择。
追求小型化和简便性的「PM-E」，是广泛地适用在研究开发及各种产业领域的产品。
本产品由于输出贸易管理规定有可能不能销售，请事先谅解。
是通过光纤对要测量对象物体进行光照射，根据反射光能快速地对位移和振动的变化进行非接触检测的装置。
利用光进行测量，对测量物进行无载荷测量。也不受磁场和电场的影响。
还有，交换式传感器模块，可以根据灵敏度·测量范围·频带·目标直径的要求进行交换·选择。
追求小型化和简便性的「PM-E」，是广泛地适用在研究开发及各种产业领域的产品。
本产品由于输出贸易管理规定有可能不能销售，请事先谅解。
特点
- 由于使用完全非接触方式，能广泛地利用在振动，位移，表面状态等的测量
- 用途，地方，按照精度采用着能选择探头的插件方式
- 抗电磁性干扰强，可以测量微小斑点
- 价格实惠，维护简单
技术参数
| 放大器 | |
| 响应能力 | 100 Hz,1 K,10 K,100 KHz相互切换 |
|---|---|
| 表示 | 3 1/2位数字电压表示 |
| 模拟输出 | -10 ~ ＋10 V |
| 电源电压 | AC 100 V 50/60 Hz |
| 外形尺寸 | 120W×53H×133.4D mm |
| 插件模块 | |
| 光源 | 钨灯 |
|---|---|
| 纤维长 | 1 m（标准） |
| 纤维束 | 随机型，前卫型，同心型 |
| 传感器模块特性表 | ||||
| 传感器模块No. | PM-05E | PM-15E | PM-30E PM | PM-30HE |
|---|---|---|---|---|
| 探头外径（mm） | 0.5 | 1.5 | 3.0 | 3.0 |
| 探头目标直径（mm） | 0.25 | 1.1 | 2.5 | 2.5 |
| （前坡特性） | ||||
| 基本灵敏度（μm/mV） | 0.012 | 0.014 | 0.015 | 0.016 |
| 线性（测量） 范围（μm） |
30 | 70 | 80 | 800 |
| 探头组套间隔（μm） | 50 | 80 | 85 | 1000 |
| （后坡特性） | ||||
| 基本灵敏度（μm/mV） | 0.08 | 0.3 | 0.7 | 0.8 |
| 线性（测量） 范围（μm） |
250 | 700 | 2000 | 3000 |
| 探头组套间隔（μm） | 450 | 1100 | 2500 | 7000 |
| 光学高峰位置（μm） | 250 | 350 | 500 | 4000 |
※上述特性是平均数值。根据探头的固有特性有可能产生差异。
| 探头图纸 | |||
| 纤维长的加长，尖端弯曲加工等特别订制纤维探头也可以制作。请向我们咨询。 | |||
 |
|||
| PM-05E | PM-15E | PM-30E,HE | |
| φA | 0.5 | 1.5 | 3.0 |
| φB | 0.25 | 1.1 | 2.5 |

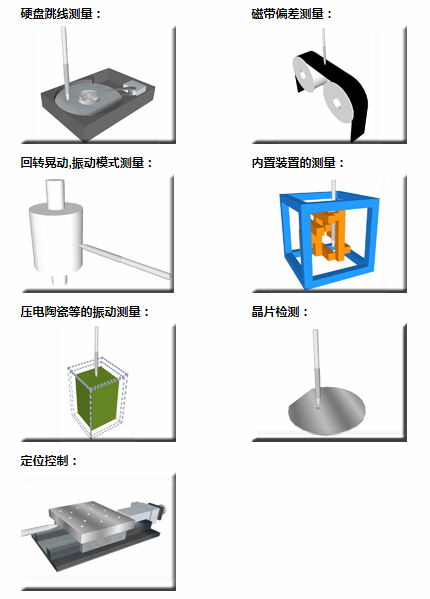

应用案例
测量原理

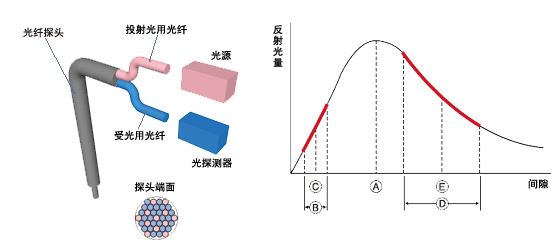

照片美光·PM-E是利用非接触方式通过光纤对被测量物进行光照射，根据对反射光的检测，简单地测量出物体位移的一种装置。从被测量物反射的光量与光纤探头端面和被测量物之间距离（间隙）的变化如下图所示。在图中Ⓑ（前坡）与Ⓓ（后坡）的区域中，反射光和间隙之间的关系几乎是线性变化的，一般利用这两个区域进行位移测量。
由于一台的装置拥有两个位移检测特性，利用前坡特性对需要高分辨率时进行测量，利用后坡特性对需要宽范围时进行测量。此外，由于Ⓐ（光的峰值位置）相对于位移的灵敏度最低，通常被利用对被测量物的表面状态和缺陷的检测。
