产品概要
采用静电容方式技术测量，实现非接触精密变位测量。可应用变位、振动、形状、位置检出等广泛领域测量。本产品追求精度和成本效果开发，是泛用性变位计。还有，考虑地球环境的影响，所有产品均采用无铅·RoHS2指令。PS-Ⅲ系列，是在1台机箱内拥有多通道，在AC 100 V下工作，备有各种功能的PS传感器系列的综合版。不仅仅应用研发目标等单品使用，还可用设备内置使用。
本产品由于输出贸易管理规定有可能不能销售，请事先谅解。
测量原理
如下图所示，PS传感器，利用平板电容器的原理。
C为极板之间的电容、ε为探针与对电极之间的诱导率、g为距离、A为中心电极板的面积。这些关系可表达如下计算式。
如下图所示，通过交流恒流源驱动时，输出电压为：
输出和测定空隙有比例关系。
PS传感器，在防护电极与中心电极具有相同电位下进行驱动时，通过中心电极部分建立并行电场，获得高的直线性。

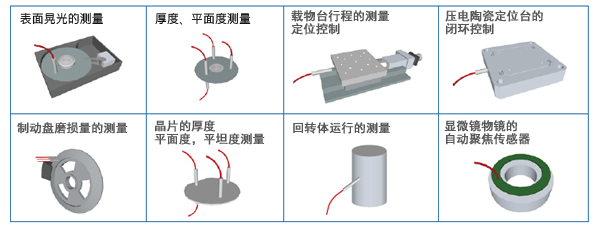

应用案例
技术参数

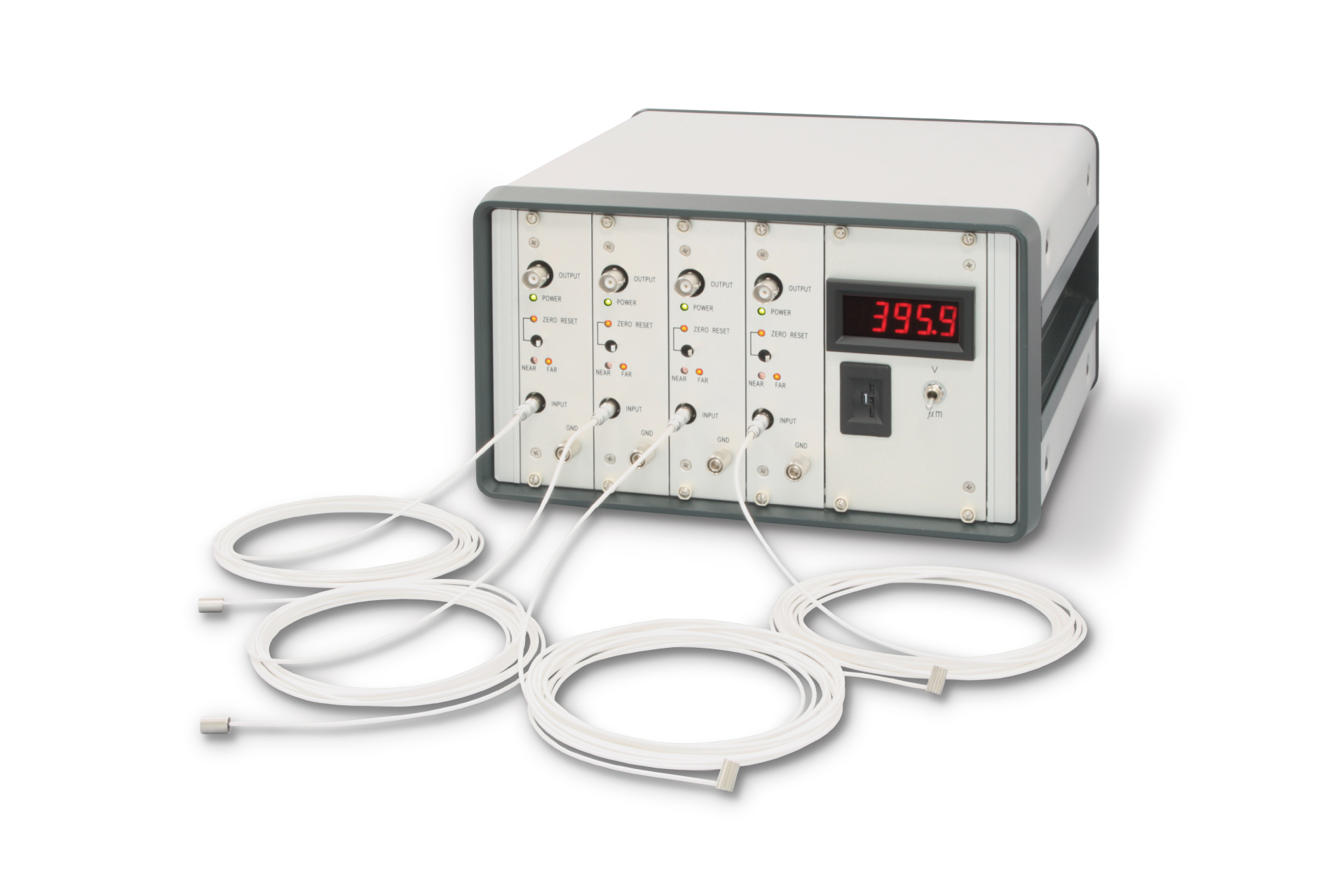

具有用单键的操作使输出为零的复位功能，NEAR/FAR LED显示器，多通道动作功能等，通过一台可以应用于各种各样的用途。
| 放大器技术参数 | |
| 型式 | PS-Ⅲ |
|---|---|
| 基本输出电压 | 0 ～ 10 V |
| 输出终端 | BNC连接器 |
| 频率特性 | DC ～ 1 kHz |
| 使用温度范围 | 10 ～ 40℃ |
| 电源 | AC 100 V（附属的AC适配器使用） |

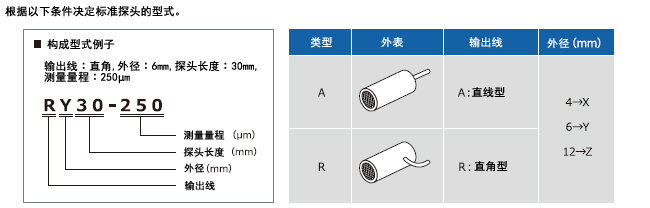

在图表的□□中输入探头长度(mm)。
| 型式 | 外径（mm） | 支距（μm） | 量程（μm） | 分辨率（nmrms） | 直线性（%） | 探头长度（mm） | 电缆长度（m） |
|---|---|---|---|---|---|---|---|
| AX□□-30 | 4 | 10 | 30 | 0.6 | ±0.05 |
5 10 30 |
2（标准） |
| AX□□-50 | 10 | 50 | 1.0 | ||||
| AX□□-100 | 10 | 100 | 2.0 | ||||
| AY□□-50 | 6 | 10 | 50 | 1.0 | |||
| AY□□-100 | 10 | 100 | 2.0 | ||||
| AY□□-250 | 25 | 250 | 5.0 | ||||
| AY□□-500 | 50 | 500 | 10 | ±0.1 | |||
| AZ□□-500 | 12 | 50 | 500 | 10 | ±0.05 |
10 30 |
|
| AZ□□-1000 | 100 | 1000 | 20 | ±0.1 |
构成型式例子
| 外形尺寸 | ||||
| 型式 | PS-Ⅲ-3N | PS-Ⅲ-2D | PS-Ⅲ-5N | PS-Ⅲ-4D |
|---|---|---|---|---|
| 输出终端 | BNC×3 | BNC×2 | BNC×5 | BNC×4 |
| 尺寸(mm) | 186W×152H×331D | 257W×152H×271D | ||
| 显示器 | 无 | 有 | 无 | 有 |
| PS根据以下条件确定PS-Ⅲ型式 | ||||
| 放大器形式 | 通道数 | 显示器的有无 | ||
|---|---|---|---|---|
| PS-Ⅲ | 2以上 | 有显示器・・・D | ||
| 没有显示器・・・N | ||||
| 4通道显示器附属的情况 | ||||
| PS-Ⅲ | – | 4 | D | |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
