产品概要
● 16000次/秒的高速采样
● 显示UTMⅢ/UTFⅡ的通讯数据*1、上下限比较功能載
● 可测试扭矩、旋转速度。编码器选件连接时、可测试角度。
● 搭载保持数据存储功能（记录扭矩、转速、角度的最新100个数据）
● 駆备有UTM系列供电（含编码器选件供电*2）
● D/A转换电压输出(3 ch), USB接口标配。
*1 RS-485接口（扭矩、转速）
*2 UTMⅢ对应(R)(H) / UTMV无法安装旋转编码器选件。

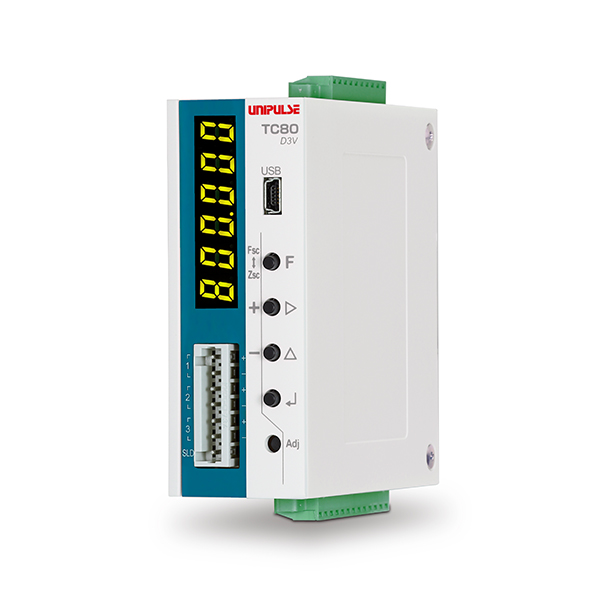

采用DIN导轨，可组装在电控柜里节省空间
轻量小型的35 mm DIN导轨型
外形尺寸：34（W）× 88（H）× 91（D）mm（不含凸起部分）
重量：约 230 g
USB专用软件
通过USB通讯，可读取波形曲线、保持点的数据，还可以设定参数和实行校准。
数据以CSV格式保存。
技术参数
模拟部分｜显示部分｜外部信号｜接口｜一般性能｜附属品｜其他选购件
模拟部分
| 转矩用电压输入 | |
| 信号输入范围 | -10 ～ 10 V(UTMⅢ）输入电阻1 MΩ以上 -5 ～ ＋5 V(UTMⅡ/UTMV)输入电阻1 MΩ以上 |
|---|---|
| 精度 | 非线性： 0.02% FS 以内 1 digit 以内 零点漂移： 0.2% mV/℃ RTI 以内 量程漂移：0.01%/℃ 以内 |
| A/D转换器 | 16000次/秒 分辨率：24 bit(二进制) 10 V输入时1/30000 |
| 数字低通滤波器 | PASS,1 Hz ～ 1 kHz |
| 数字高通滤波器 | PASS,1 Hz ～ 1 kHz |
| 转速输入信号（脉冲输入 集电极开路）(UTMⅢ/UTMⅡ/UTMV) | |
| 允许转速 | 以UTMⅢ/UTMⅡ/UTMV为基准 |
| 输入转速灵敏度 | 从15、10、5、3、2 rpm选择 *脉冲比例 4次/转时 从60、40、20、12、8 rpm选择 *脉冲比例 1次/转时 |
| 脉冲反应幅度 | 50 μs |
| 电路构成 | 无电压接点输入（-COM） 连接可集电极开路（Ic = 约 10 mA） |
| 允许转速 | 以UTMⅢ/UTMⅡ为基准 |
| 输入转速灵敏度 | 0.1 rpm (分辨率取决于转速和输出脉冲数的设定) |
| 脉冲反应幅度 | 5 μs |
| 电路构成 | 无电压接点输入（-COM） 连接可集电极开路（Ic = 约 10 mA） |
| 编码器输入信号(脉冲输入) | |
| 可连接UTMⅢ/UTMⅡ编码器选件 | |
显示部分
| 显示器 | 字高8 mm 七段绿色LED数字显示 |
|---|---|
| 显示内容 | 切换式数值显示（扭矩、转速、动力/角度） |
| 显示次数 | 1、3、6、13、25次/秒中选择 |
输入/输出部分
| 外部输出信号 （2点） |
可以通过设定选择各种控制输出 晶体管的集电极开路输出 Vceo = 30 V、 Ic = 50 mA |
|---|---|
| 外部输入信号 （1点） |
可以通过设定选择各种控制输入 接点（继电器，开关等）或 无接点（晶体管，光电耦合器等） 与COM端短接时为ON |
接口
| D3V | D/A转换电压输出(3 ch) |
|---|---|
| 485 | RS-485接口 |
| USB | USB接口 |
一般性能
| 电源电压 | DC 24 V ±15% |
|---|---|
| 消耗电量 | 6 W typ. |
| 使用环境 | 使用温度范围:-10℃ ～ ＋50℃ 保存温度范围:－20℃ ～ ＋85℃ 湿度:85% RH 以下(无凝露) |
| 外形尺寸 | 34(W) × 88(H) × 91(D) mm (不含凸起部分) |
| 重量 | 约 230 g |
| 符合CE认证 | EMC指令：EN61326-1 |
附属品
| 快捷手册 | 2 |
|---|---|
| 小型螺丝刀 | 1 |
| 各种输入/输出接头 | 3 |
| 接线安装工具 | 1 |
其他选购件
| CATM321 | UTMⅢ连接线 2 m 头部散状 |
|---|---|
| CATM351 | UTMⅢ连接线 5 m 头部散状 |
| CATM312 | UTMⅢ连接线 10 m 头部散状 |
| CATM21 | UTMⅡ连接线 2 m 头部散状 |
| CATM51 | UTMⅡ连接线 5 m 头部散状 |
| CATM12 | UTMⅡ连接线 10 m 头部散状 |
| CATM(R)321 | UTMⅢ旋转编码器连接线 2 m 头部散状 |
| CATM(R)351 | UTMⅢ旋转编码器连接线 5 m 头部散状 |
| CATM(R)21 | UTMⅡ旋转编码器连接线 2 m 头部散状 |
| CATM(R)51 | UTMⅡ旋转编码器连接线 5 m 头部散状 |
| CATM(RC)321 | UTMⅢ(RC)连接线 2 m 头部散状 |
| CATM(RC)351 | UTMⅢ(RC)连接线 5 m 头部散状 |
| CA81-USB | USB连接线（A-miniB型） 1.8 m |
| CN7A | D/A转换器(3ch)用接头(同附属品) |
| CN85 | 电源/传感器/RS-485用的13p端子(同附属品) |
| CN87 | 外部I/O用的10p端子(同附属品) |
| E04SR211132 | 铁氧体磁芯 |
| TSU03 | 雷击电涌模块（DC专用） |
型号构成
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
