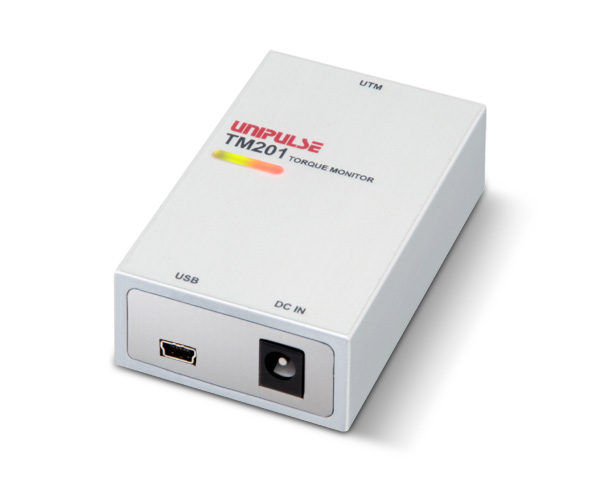

产品概要
■ 在波形显示最大值，最小值，平均值
■ 数据可用CSV格式保存
■ 附带与UTMⅡ/UTMV连接的线缆和与PC连接的线缆
PC专用软件

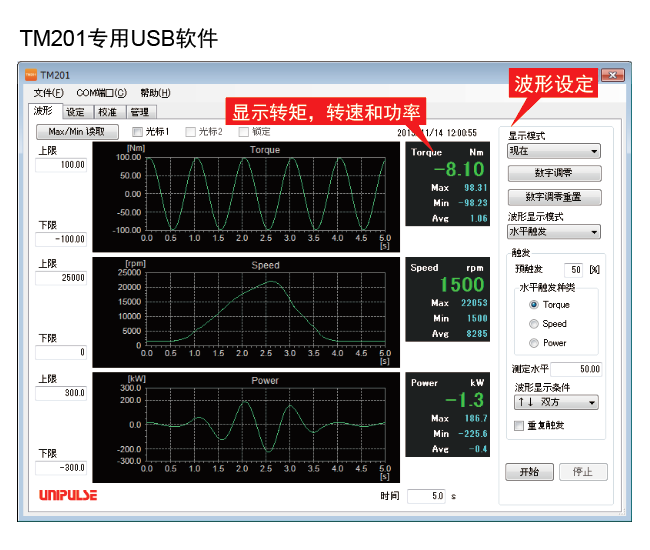

■通过USB显示实时UTMⅡ/UTMV的数据
■扭矩, 转速, 功率的数据化和图形化
■数据可用CSV格式保存
■选择传感器型号和显示条件就进行校准
■显示设置
<正常>
显示测定中的扭矩波形
显示扭矩最大值，最小值，平均值
1. 单发
点击“开始”按钮后读取指定时间的数据
2. 重复
点击“停止”按钮停止重复的单发操作
3. 水平触发
点击开始按钮后，变成触发等待状态
扭矩通过触发水平时采集显示波形
<记录>
可显示保存的1000个波形
■触发选件
・预触发 ・水平触发种类 ・触发水平
・倾斜度 ・重复触发
■显示保持点（最多两个）
可用鼠标显示波形中的扭矩值，可保持两个点来显示差值

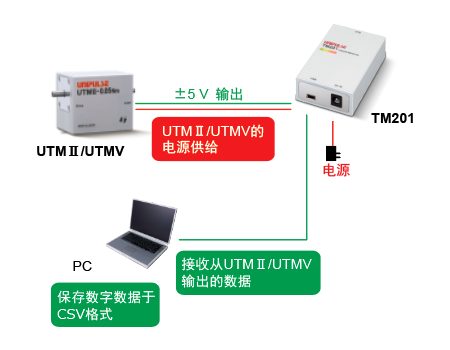

使用例
（为使用TM201，请提前准备PC安装USB用专用软件。USB选件的专用软件可以从我公司的网页上下载。）
技术参数
扭矩传感器输入（电压输入）｜转速脉冲输入（开路集电极输入）｜UTMⅡ/UTMV用驱动电力｜显示部｜接口｜一般性能｜附属品
| 扭矩传感器输入（电压输入） | |
| 扭矩输入 | －5 ～ ＋5 V 输入阻抗：1 MΩ 以上 |
|---|---|
| 精度 | 非线性：0.02%/FS±1 digit 以内 零点漂移：0.2 mV/℃ RTI 以内 量程漂移：0.01%/℃ 以内 |
| 模拟滤波器 | 一阶低通滤波器 1 kHz的固定 |
| 数字滤波器 | 低通滤波器 fc = 3, 30, 300 Hz, OFF（可变设定） |
| 输出数据速率 | 速度：300次/秒 分辨率：24 bit（二进制） 5 V输入，约 1/30000 |
| 转速脉冲输入（开路集电极输入） | |
| 转速范围 | UTMⅡ/UTMV系列的输出频率为基准 |
|---|---|
| 低速范围 | 从15、10、5、3、2 rpm选择 *脉冲比例 4次/转时 从60、40、20、12、8 rpm选择 *脉冲比例 1次/转时 |
| 脉冲反应幅度 | 50 μs |
| 电路组成 | 无电压接点输入， 可以进行开路集电极连接（Ic = 10 mA左右） |
| UTMⅡ/UTMV用驱动电力 | |
| 电源电压 | DC 24 V（UTMⅡ/UTMV1个） |
|---|---|
| 显示部 | |
| 状态显示 | LED（红色）：电源/报警状态 LED（绿色）：UTMⅡ/UTMV运行状态 |
|---|---|
| 接口 | |
| 接口 |
USB |
|---|---|
| 一般性能 | |
| 电源电压 | AC 100 V ～ 240 V(+10%-15%)(自由电源) 50/60 Hz ※使用附带的AC适配器时 |
|---|---|
| 消耗电力 | 4 W typ.（AC适配器） |
| 使用条件 | 使用温度范围:0 ～ +40℃ 保存温度范围-10 ～ +60℃ 湿度:80% RH 以下（无凝霜） |
| 外形尺寸 | 50(W) × 23(H) × 80(D) mm（不含凸起部分） |
| 重量 | 约 120 g |
| 适合CE标准 （订购时指定） |
EMC指令 EN61326-1 安全规格 EN62311 |
| 附属品 | |
| 设定指南×1 TM201用AC适配器（1.8 m）×1 UTMⅡ/UTMV连接线（2 m）×1 miniUSB – PC的USB连接线（1.8 m）×1 |
|
其他选购件
| 品名 | 详细 |
| CA81-USB | miniUSB-电脑USB传输线 1.8 m |
|---|---|
| CATM21-M | UTMⅡ/UTMV 连接线 2 m |
| CATM51-M | UTMⅡ/UTMV 连接线 5 m |
| CN90 | UTMⅡ/UTMV连接用防水塑料接头 |
| TM201 AC ADAPTER | AC电源(日本国内AC PIN) |
| TM201 AC PIN EU | AC PIN转换(面向欧洲地区) |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
■关于下载资料
Guide：
设定指南
Manual：
TM201使用说明书
USB_setting：
顺畅显示波形时所需的设定。(如果无需顺畅显示波形，则不需要进行该设定。)
下载
|
产品单页介绍（PDF）
|
TM201产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
TM201设定指南 TM201使用说明书 TM201 USB setting设定指南 |
|
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
支援工具
|
||
|
软件
|
Software fir USB interfaces for TM201 | |
