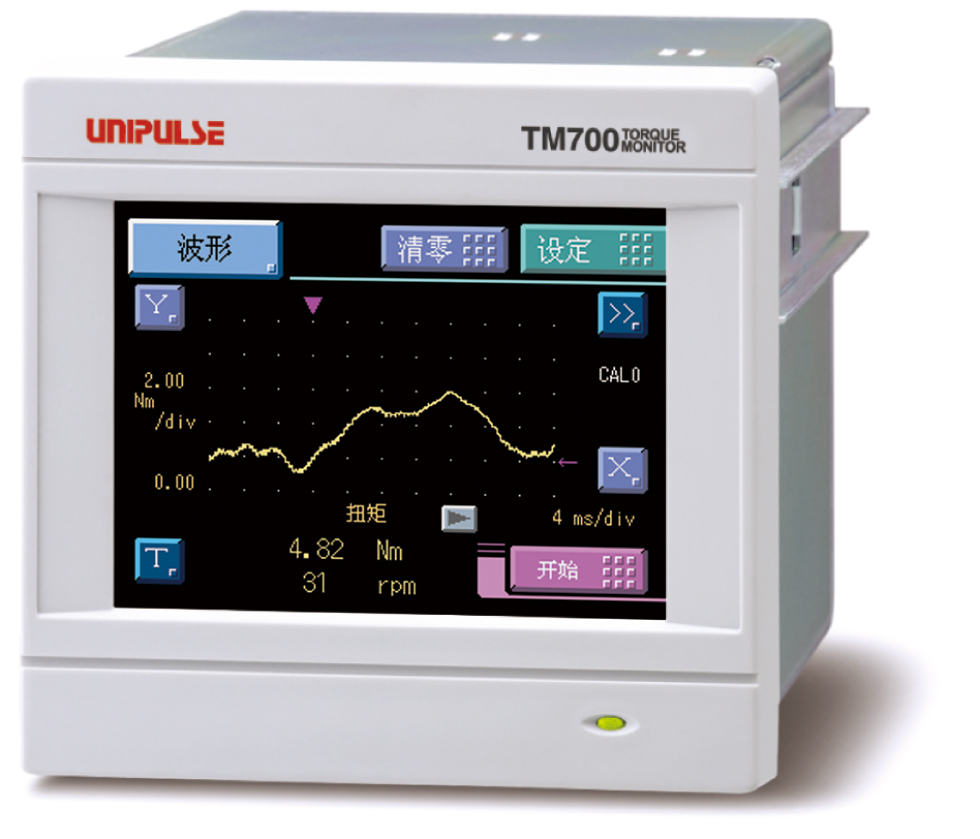

产品概要
TM700备有UTMⅡ/UTMV专用接头。连接附属电缆线就可以、无需焊接配线。备有20000次/秒的AD转换处理对应UTMⅡ/UTMV反应速度（1 kHz）。
主要特点
● UTMⅡ/UTMV专用扭矩仪表
● 扭矩, 转速, 功率的时间变化可波形显示
● 搭配UTMⅡ/UTMV直连电缆
● 上下限比较功能, 保持功能
● 通过USB通信简单存储数值
● 适合用于螺母拧紧机, 马达试验机, 发动机特性测定器, 搅拌器, 风力发电等应用案例

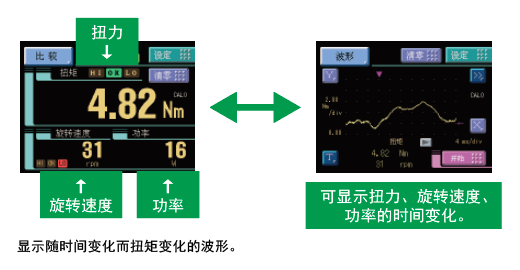

显示例

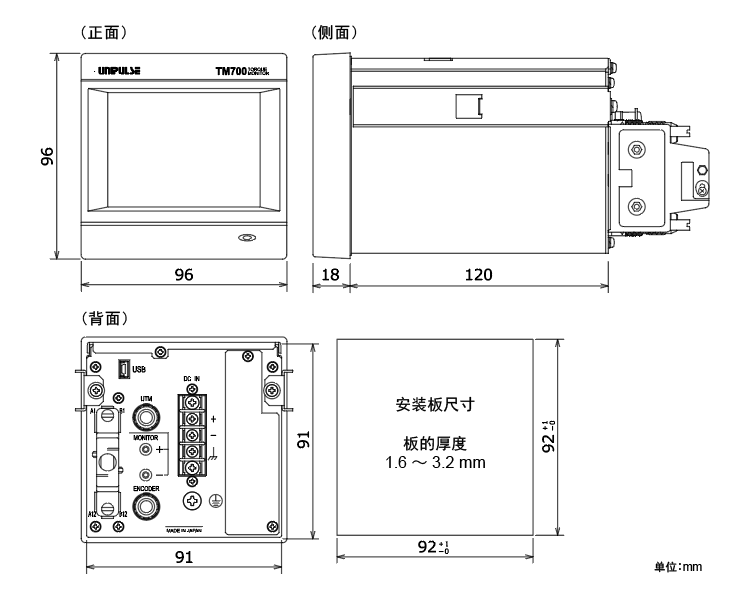

外形尺寸
技术参数
扭矩输入｜高速 旋转输入｜低速 旋转输入｜显示部分｜外部信号｜接口｜一般性能｜附属品
| 扭矩输入(电压输入) | |
| 输入信号范围 | －5 ～ ＋5 V 输入阻抗:1 MΩ 以上 |
|---|---|
| 精度 | 非线性:0.02%/FS±1 digit 以内 零点漂移:0.2 mV/°C RTI 以内 量程漂移:0.01%/°C 以内 |
| 模拟滤波器 | 低通滤波器 (-6 dB/oct) 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz 中选择 |
| A/D转换器 | ･ 速度･･･20000次/秒 ･ 分辨率･･･24 bit(二进制) 5 V输入时约 1/30000 |
| 模拟显示输出 | 输出电平：返回输入电压（测试点用） |
| 高速 旋转输入(脉冲输入，开路集电极) UTMⅡ/UTMV使用时 |
|
| 最大输入频率 | UTMⅡ/UTMV系列的输出频率为基准 |
|---|---|
| 最小输入频率 | 从15、10、5、3、2 rpm选择 ※脉冲比例 4次/转时 从60、40、20、12、8 rpm选择 ※脉冲比例 1次/转时 |
| 最小检测脉冲宽度 | 50 μs |
| 电路构成 | 无电压接点输入（-COM） 可以进行开路集电极连接（Ic = 约 10 mA） |
| 低速 旋转输入(脉冲输入，开路集电极) UTMⅡ旋转编码器选件使用时 |
|
| 最大输入频率 | 约 1000 rpm |
|---|---|
| 最小输入频率 | 0.1 rpm |
| 最小检测脉冲宽度 | 5 μs |
| 电路构成 | 无电压接点输入（-COM） 可以进行开路集电极连接（Ic = 约 10 mA） |
| 显示部分 | |
| 显示器 | 3.5英寸TFT彩色LCD |
|---|---|
| 外部信号 | |
| 外部输出信号 （8点） |
上下限比较输出等 |
|---|---|
| 外部输入信号 （10点） |
输入控制保持数值、数字归零输入(DZ)等 |
| 接口 | |
| 标准 | SIF：2线式串口 USB：USB接口 |
|---|---|
| 选购件 | D3V：D/A转换电压输出（3ch） |
| 一般性能 | |
| 电源电压 | DC 24 V（±15％） |
|---|---|
| 消耗电力 | 6 W typ. |
| 使用条件 | 使用温度：-10 ～ +40°C 保存温度：-40 ～ +80°C 湿度：85% RH 以下 (无凝霜) |
| 外形尺寸 | 96(W) × 96(H) × 138(D) mm（不含凸起部分） |
| 重量 | 约 1.0 kg |
| 适合CE标准 | EMC指令 EN61326-1 |
| 附属品 | |
| 使用说明书 | 1 |
|---|---|
| 外部输入输出插口 | 1 |
| UTMⅡ/UTMV连接线（2 m） | 1 |
| 接点开关工具（D/A转换器(3 ch)选件时） | 1 |
其他选购件
| 品名 | 详细 |
| DTC2 | TM700用携带箱子（AC电源付） |
|---|---|
| CA372-I/O | 一端带FCN接头前端为散状的 3 m 电缆线 |
| CA81-USB | USB连接线（A-miniB型） 1.8 m |
| CATM21-M | UTMⅡ/UTMV 连接线 2 m(同附属品) |
| CATM51-M | UTMⅡ/UTMV 连接线 5 m |
| CATM(R)21-M | UTMⅡ旋转编码器连接线 2 m |
| CATM(R)51-M | UTMⅡ旋转编码器连接线 5 m |
| CN50 | FCN系列I/O转换头（带封盖口）(同附属品) |
| CN55 | FCN系列I/O转换头（带斜封盖口） |
| CN73 | D/A转换器(3 ch)用接头 |
| CN90 | UTMⅡ/UTMV连接用防水塑料接头 |
| CN91 | UTMⅡ旋转编码器连接用防水塑料接头 |
| GMP96x96 | 橡胶支撑 |
| TSU03 | 雷击电涌模块（DC专用） |

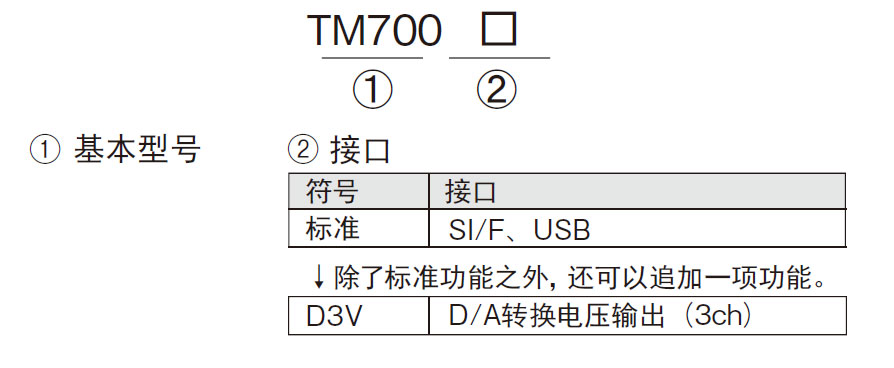

型号构成
