产品概要
- 省空间设计

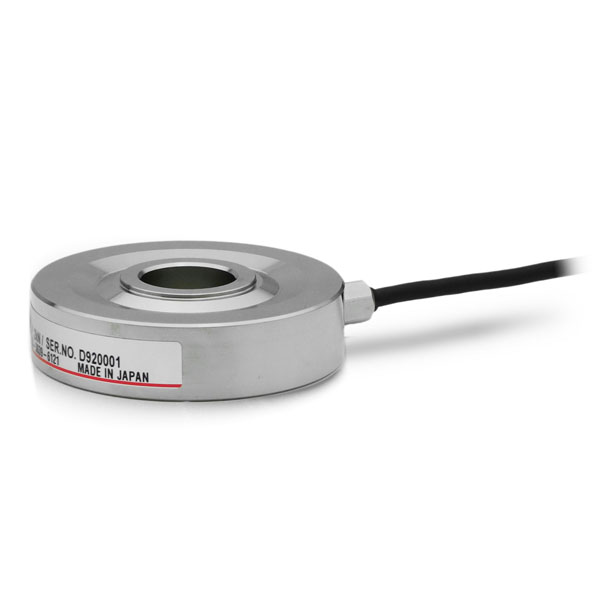

中间通孔薄型传感器 - 容量1 kN, 2 kN, 5 kN, 10 kN, 20 kN
技术参数
| 型号 | UBFH-1KN | UBFH-2KN | UBFH-5KN | UBFH-10KN | UBFH-20KN |
|---|---|---|---|---|---|
| 额定容量 | 1 kN | 2 kN | 5 kN | 10 kN | 20 kN |
| 额定输出 | 約 1 mV/V | ||||
| 允许负载 | 150% R.C. | ||||
| 零点平衡 | ±10% R.O. | ||||
| 非线性 | 0.1% R.O. 以下 | 0.2% R.O. 以下 | 0.5% R.O. 以下 | ||
| 滞后 | 0.2% R.O. 以下 | 0.5% R.O. 以下 | |||
| 重复性 | 0.1% R.O. 以下 | 0.3% R.O. 以下 | |||
| 补偿温度范围 | －10 ～ ＋60℃ | ||||
| 允许温度范围 | －10 ～ ＋70℃ | ||||
| 零点的温度影响 | 0.3% R.O./10℃ 以下 | ||||
| 输出的温度影响 | 0.2% R.O./10℃ 以下 | ||||
| 输入端子间阻抗 | 約 1000 Ω | ||||
| 输出端子间阻抗 | 約 1000 Ω | ||||
| 推荐激励电压 | 10 V | ||||
| 允许激励电压 | 15 V | ||||
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | ||||
| 电缆线 | φ3.8 4芯屏蔽电缆线 3 m 头部散状 | ||||

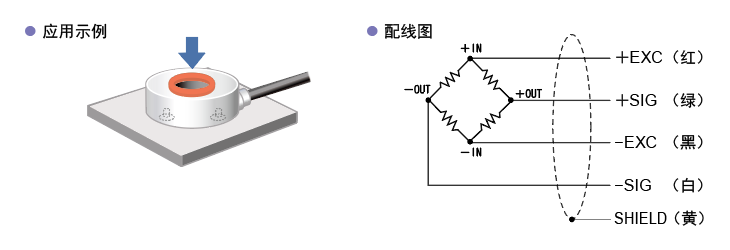

| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：黑 －SIG：白 SHIELD: 黄 |
||||
| 负载的弯度 | 0.030 mm | 0.035 mm | |||
| 固有频率 | 5.0 kHz | 7.3 kHz | 11 kHz | 9.7 kHz | 13 kHz |
| 传感器材质 | 不锈钢制 | ||||
| 重量 | 280 g | 470 g | |||
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||||

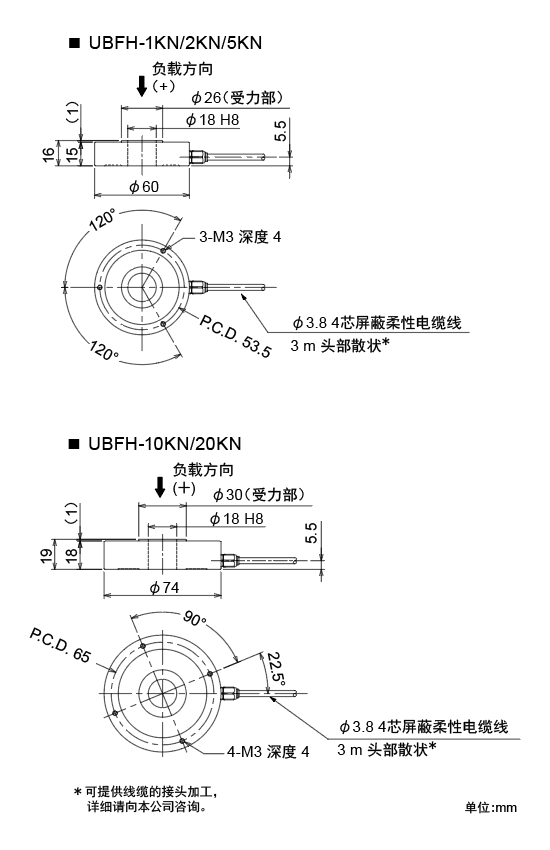

外形尺寸
