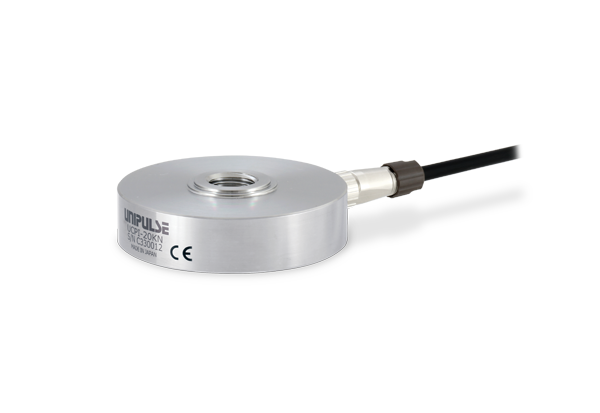

UCPI – 测力拉伸・压缩传感器

UCPI - 测力拉伸・压缩传感器

产品概要

容量1 kN、2 kN、5 kN、10 kN、20 kN、50 kN

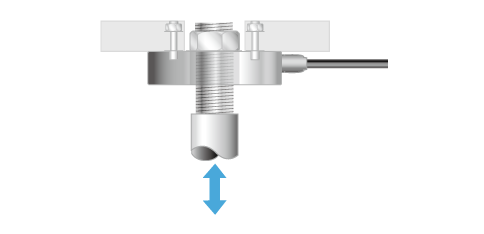

中间有螺丝孔，可用到拉伸・压缩测量
外形较薄，适合用在压力机或拉伸压缩试验机上
便于更换线缆的快插接头式样
不锈钢制

技术参数

型号	UCPI- 1KN	UCPI- 2KN	UCPI- 5KN	UCPI- 10KN	UCPI- 20KN	UCPI- 50KN
额定容量	1 kN	2 kN	5 kN	10 kN	20 kN	50 kN
额定输出	約 2 mV/V
允许负载	150% R.C.
零点平衡	±10% R.O.
非线性	0.1% R.O. 以下					0.15% R.O. 以下
滞后	0.1% R.O. 以下					0.25% R.O. 以下改过技术参数
重复性	0.1% R.O. 以下
补偿温度范围	－10 ～＋60℃
允许温度范围	－20 ～＋70℃
零点的温度影响	0.1% R.O./10℃ 以下
输出的温度影响	0.1% R.O./10℃ 以下
输入端子间阻抗	約 1000 Ω
输出端子间阻抗	約 1000 Ω
推荐激励电压	10 V
允许激励电压	15 V
绝缘阻抗(DC50V)	1000 MΩ 以上
电缆线	φ5　6芯屏蔽软电缆 3 m 头部散装
传感器材质	不锈钢
负载的弯度	0.05 mm		0.06 mm	0.04 mm	0.05 mm	0.06 mm
固有频率	5 kHz	7 kHz	10 kHz	10 kHz	13 kHz	13 kHz
重量	350 g			410 g		630 g
RoHS指令	2011/65/EU (EU)2015/863

配线图

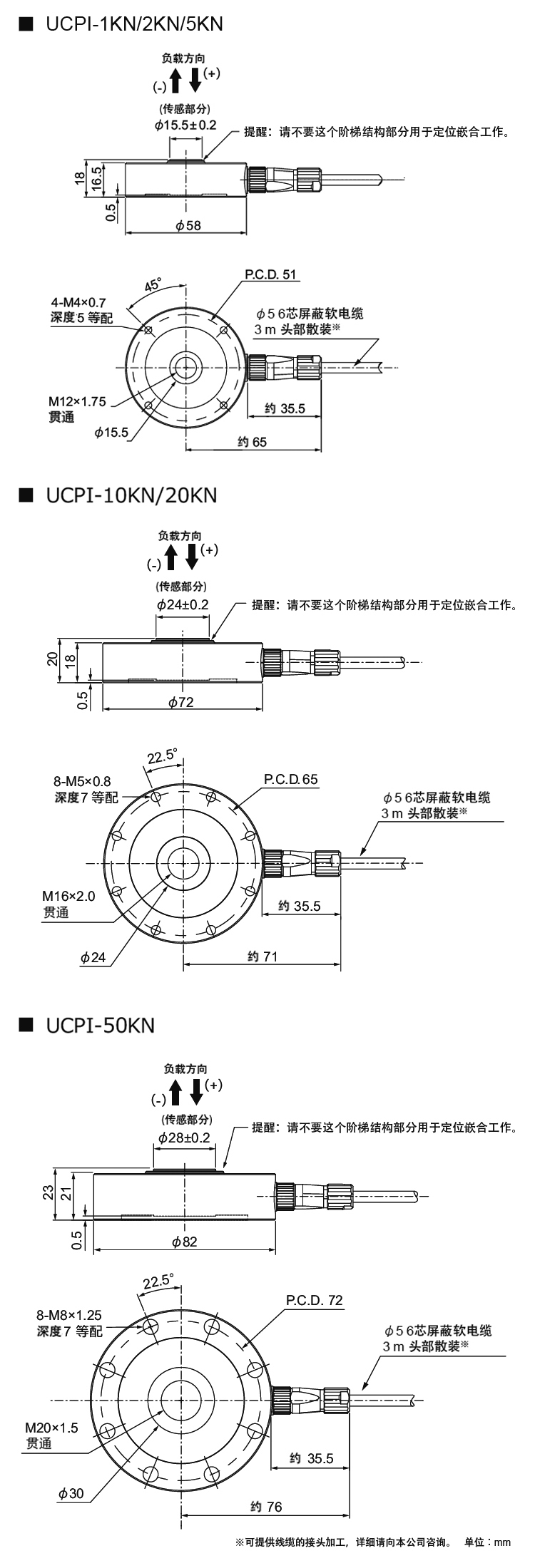

外形尺寸
