产品概要

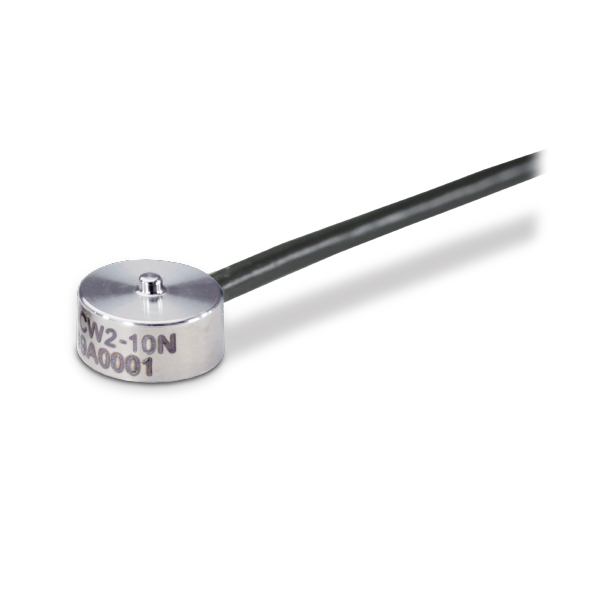

UCW2:直径6 mm,高3.5 mm

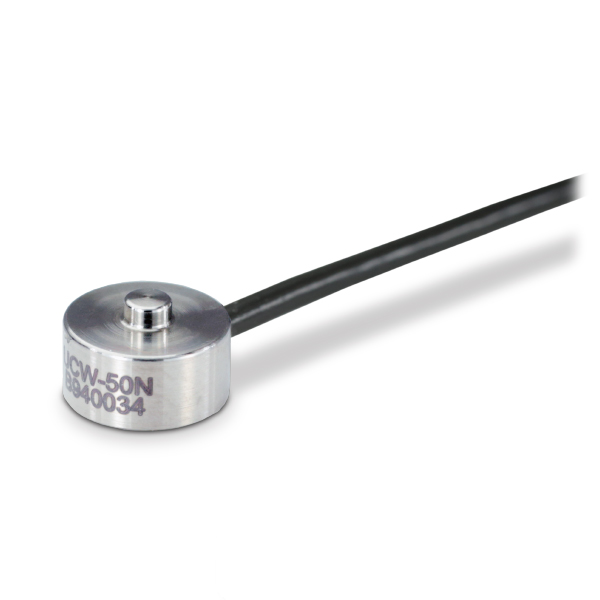

UCW:直径7 mm,高4.5 mm
小型不锈钢制压缩传感器

●　容量
UCW2:10 N、20 N
UCW:50 N、100 N、200 N、500 N
●　不锈钢制

技术参数

型号 UCW2-10N UCW2-20N UCW-50N UCW-100N UCW-200N UCW-500N
额定容量 10 N 20 N 50 N 100 N 200 N 500 N
额定输出 约 0.5 mV/V 约 1 mV/V
允许过载 200% R.C.
零点平衡 ±20% R.O. ±10% R.O.
非线性 0.3% R.O. 以下
滞后性 0.2% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 0 ～ ＋60℃
允许温度范围 －10 ～ ＋70℃
零点的温度影响 1% R.O./10℃ 以下 0.5% R.O./10℃ 以下
输出的温度影响 1% R.O./10℃ 以下 0.5% R.O./10℃ 以下
输入端子间阻抗 约 350 Ω
输出端子间阻抗 约 350 Ω
推荐激励电压 2.5 V
最大激励电压 5 V
绝缘阻抗(DC 50 V) 1000 MΩ 以上
电缆线 φ1.6　4芯屏蔽电缆线　0.5 m　头部散状
电缆线配色 ＋EXC：红
＋SIG：绿
－EXC：黑
－SIG：白
SHIELD
传感器材质 不锈钢制
负载的弯度 0.003 mm 0.003 mm 0.004 mm 0.005 mm
固有频率 110 kHz 140 kHz 110 kHz 120 kHz
重量 1 g 2 g
RoHS指令 2011/65/EU (EU)2015/863

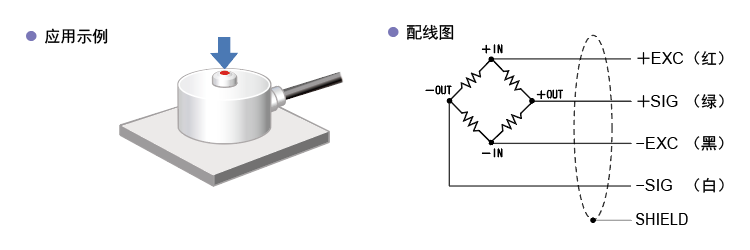

应用示例・配线图

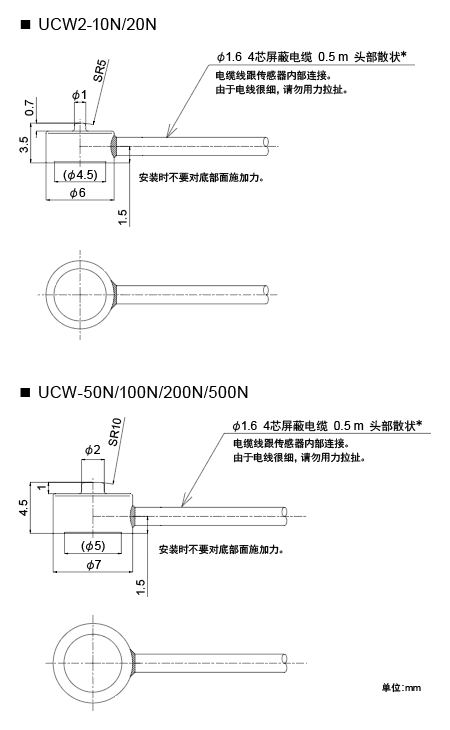

外形尺寸
