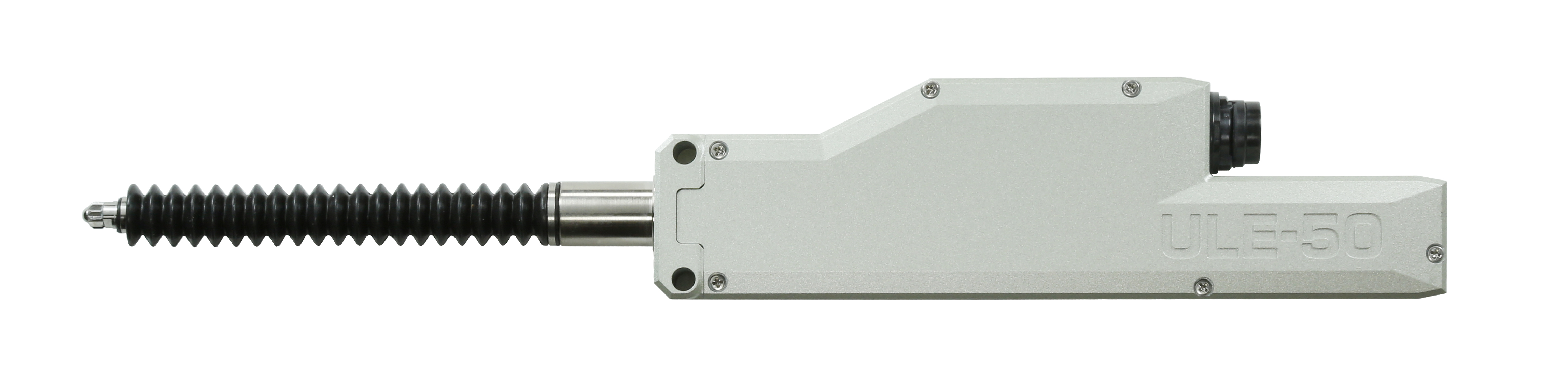

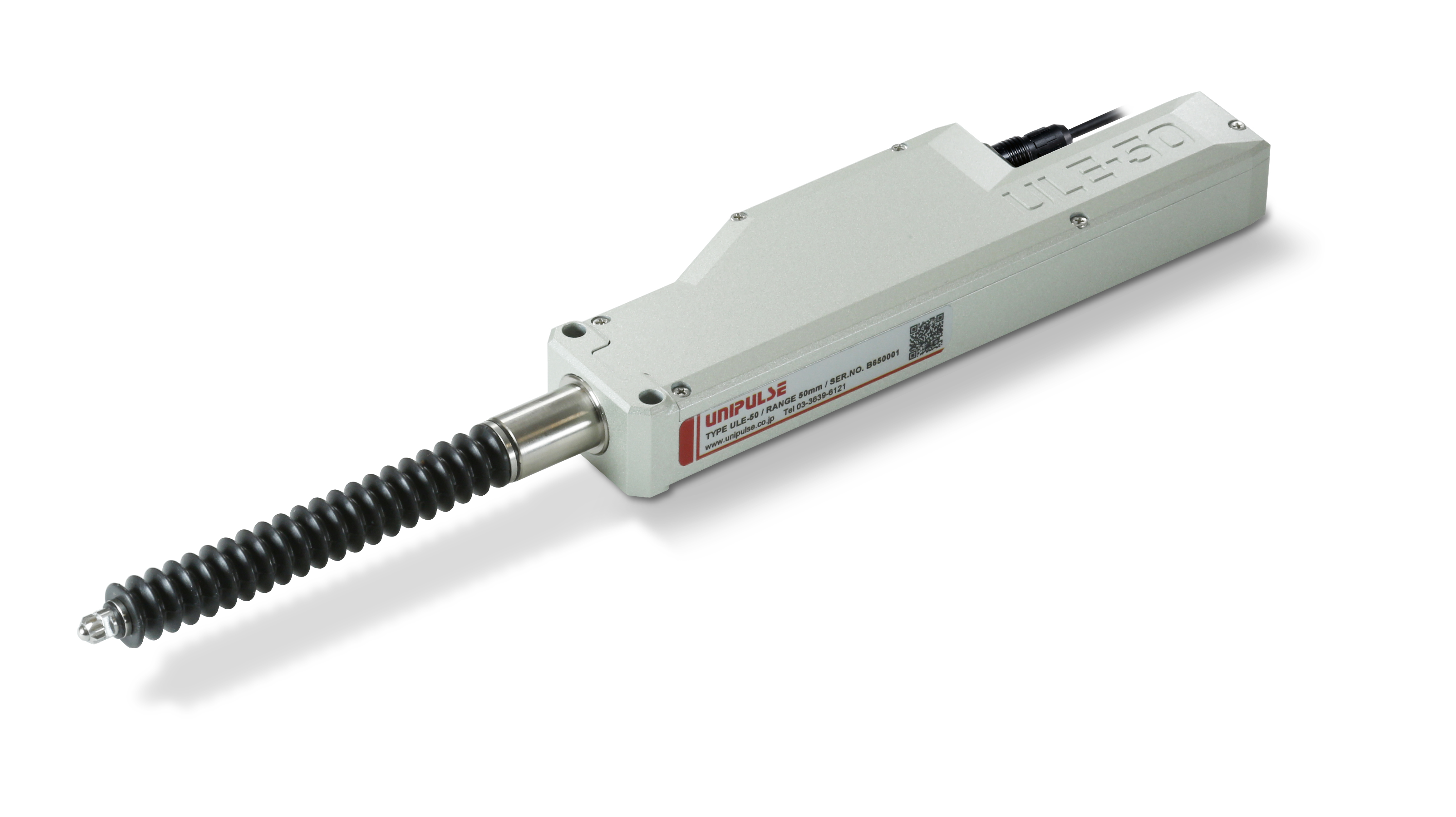

产品概要
与UNIPULSE仪表可简单连接。接触式直线位移传感器。
- 50 mm行程，对应多种工件
- 采用屏蔽软电缆，减少断线问题
- FS2000,F381A-LDI仪表配套使用
- 推力（测力传感器）和位置（ULE-50）输入可实现组装当中的品质管理。
特长
■ 配线简单
与我们的仪表可以电线直接连接。
因为中间无需放大器模块，布线简便。
■ 实现范围广・高精度的测试
测定范围：50 mm
可做分辨率：2.5 μm
■ 抗干扰性强
标准RS-422A规格的通讯方式，抗干扰强。
■ 主要用途
・ 与我们的仪表配套使用、
同时测定压装时的压力和位移的特性
・ 检查压入时的位置状态
・ 测定铆接时的高度
・ 测定螺帽拧紧后的高度
测试系统案例：压装时的压力-位移特性的测定
技术参数
| 型号 | ULE-50 |
|---|---|
| 测量方式 | 光学式增量编码器 |
| 测量范围 | 50 mm |
| 分辨率 | 2.5 μm（连接我们的仪表时） |
| 测定力 | 向下安装时 约 2.8 N 横向安装时 约 2.6 N * 探头完全按下时的测量能力 向上安装时 约 2.3 N |
| 输出信号 | 90°相位差 差动线路驱动器信号（符合RS-422A标准） |
| 使用温度范围 | －10℃ ～ ＋40℃（无结冰、结露） |
| 保存温度范围 | －20℃ ～ ＋60℃（无结冰、结露） |
| 线缆 | 柔性电缆线 2 m |
| 重量 | 约 350 g |
| 电源电压 | DC 4.5 ～ 30 V |
| 消耗电流 | 约 0.1 A 以下 |
| 附属品 | 连接线缆（柔性电缆线 2 m） |

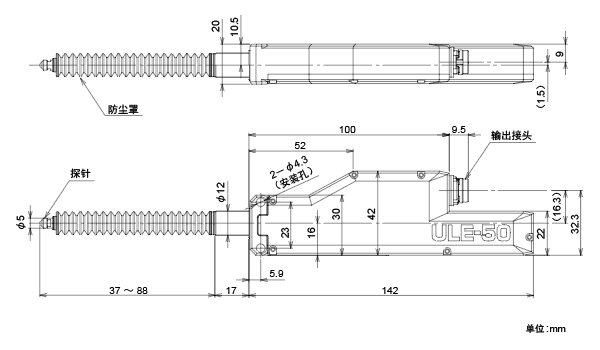

外形尺寸
下载
|
产品单页介绍（PDF）
|
ULE-50产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
ULE-50使用说明书 | |
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
