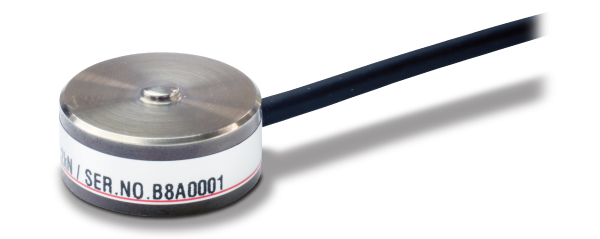

产品概要
采用了高硬度的特殊钢材料，提高了耐磨损性。
- 容量2 kN, 5 kN
- 特殊钢
- 直径21 mm，高10 mm的小型传感器

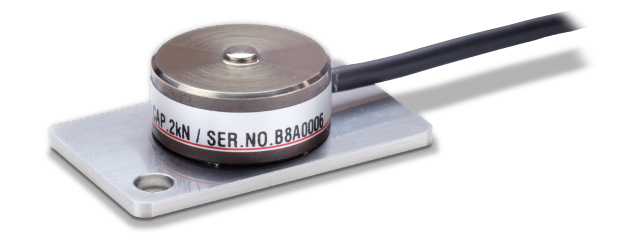

- ULS-FG：带有固定用螺丝
技术参数
| 型号 | ULS-2KN ULS-2KN-FG |
ULS-5KN ULS-5KN-FG |
|---|---|---|
| 额定容量 | 2 kN | 5 kN |
| 额定输出 | 约 1 mV/V | |
| 允许过载 | 150% R.C. | |
| 零点平衡 | ±10% R.O. | |
| 非线性 | ULS:0.5% R.O. 以下 ULS-FG:1.0% R.O. 以下 | |
| 滞后性 | ULS:0.3% R.O. 以下 ULS-FG:0.5% R.O. 以下 | |
| 重复性 | 0.1% R.O. 以下 | |
| 补偿温度范围 | 0 ～ ＋50℃ | |
| 允许温度范围 | 0 ～ ＋60℃ | |
| 零点的温度影响 | 0.5% R.O./10℃ 以下 | |
| 输出的温度影响 | 0.5% R.O./10℃ 以下 | |
| 输入端子间阻抗 | 约 350 Ω | |
| 输出端子间阻抗 | 约 350 Ω | |
| 推荐激励电压 | 2.5 V | |
| 允许激励电压 | 5 V | |
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | |
| 电缆线 | φ3 4芯屏蔽电缆线 2 m 头部散状 | |
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：黑 －SIG：白 SHIELD：黄 |
|
| 传感器材质 | 特殊钢 | |
| 负载的弯度 | 0.025 mm | 0.040 mm |
| 固有频率 | 98 kHz | 102 kHz |
| 重量 | ULS：20 g ULS-FG：35 g | |
| RoHS指令 | 2011/65/EU (EU)2015/863 | |

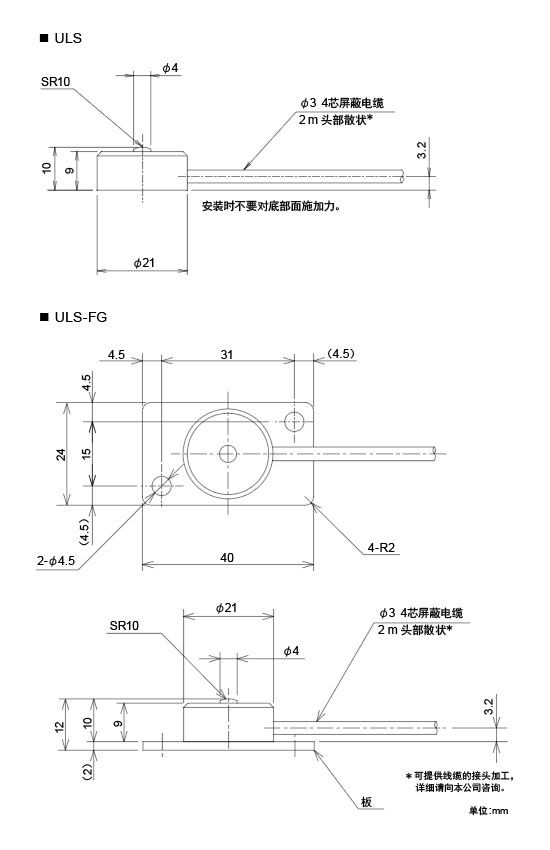

外形尺寸
