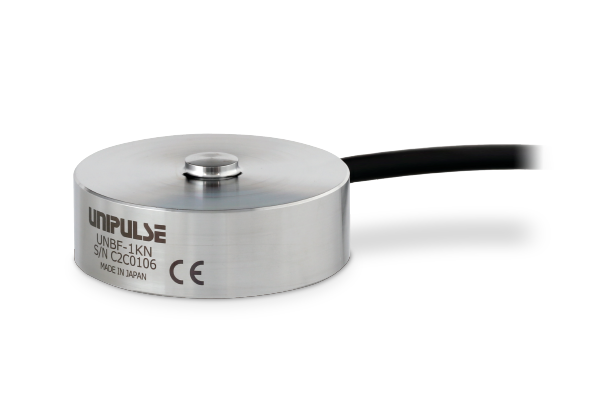

产品概要
压缩型测力传感器。小型，薄所以容易安装。
- 容量500 N，1 kN，2 kN，3 kN，5 kN，10 kN，20 kN
- 不锈钢制
- 小型，薄所以容易安装
技术参数
| 型号 | UNBF-500N | UNBF-1KN | UNBF-2KN | UNBF-3KN | UNBF-5KN | UNBF-10KN | UNBF-20KN |
|---|---|---|---|---|---|---|---|
| 额定容量 | 500 N | 1 kN | 2 kN | 3 kN | 5 kN | 10 kN | 20 kN |
| 额定输出 | 2 mV/V±0.5% | ||||||
| 允许过载 | 150% R.C. | ||||||
| 零点平衡 | ±10% R.O. | ||||||
| 非线性 | 0.2% R.O. 以下 | ||||||
| 滞后性 | 0.2% R.O. 以下 | ||||||
| 重复性 | 0.1% R.O. 以下 | ||||||
| 补偿温度范围 | －10 ～ ＋60℃ | ||||||
| 允许温度范围 | －20 ～ ＋70℃ | ||||||
| 零点的温度影响 | 0.1% R.O./10℃ 以下 | ||||||
| 输出的温度影响 | 0.1% R.O./10℃ 以下 | ||||||
| 输入端子间阻抗 | 约 400 Ω | ||||||
| 输出端子间阻抗 | 约 350 Ω | ||||||
| 推荐激励电压 | 10 V | ||||||
| 允许激励电压 | 20 V | ||||||
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | ||||||
| 电缆线 | φ6 4芯屏蔽电缆线 3 m 头部散状 | ||||||
| 电缆线配色 | ＋EXC：红 ＋SIG：白 －EXC：蓝 －SIG：黑 SHIELD：黄 |
||||||
| 传感器材质 | 不锈钢制 | ||||||
| 负载的弯度 | 0.040 mm | 0.040 mm | 0.035 mm | 0.035 mm | 0.035 mm | 0.055 mm | 0.050 mm |
| 固有频率 | 3.6 kHz | 5.4 kHz | 7.8 kHz | 9.3 kHz | 13 kHz | 16 kHz | 23 kHz |
| 重量 | 400 g | 400 g | 400 g | 400 g | 400 g | 400 g | 400 g |
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||||||

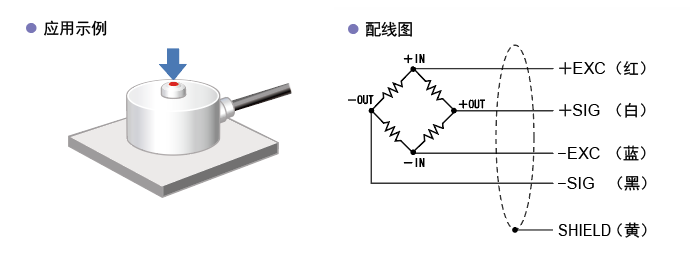

应用示例・配线图

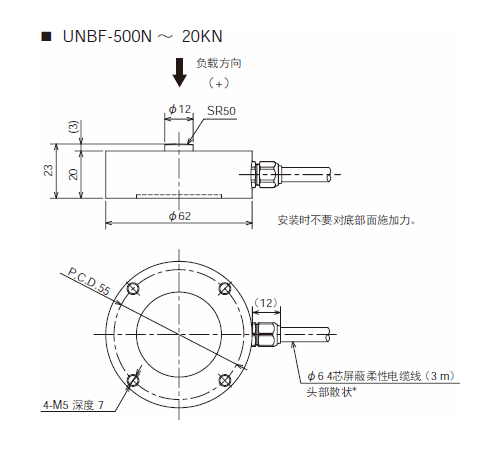

外形尺寸
下载
|
产品单页介绍（PDF）
|
UNBF/UNBF2产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
||
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
支援工具
|
||
|
软件
|
||
- 关于使用说明书，产品外观图，支援工具，软件等，请在登录的前提下下载使用。
- 阅览PDF格式的文件时，需要下载并安装Adobe公司的Acrobat Reader。
