产品概要

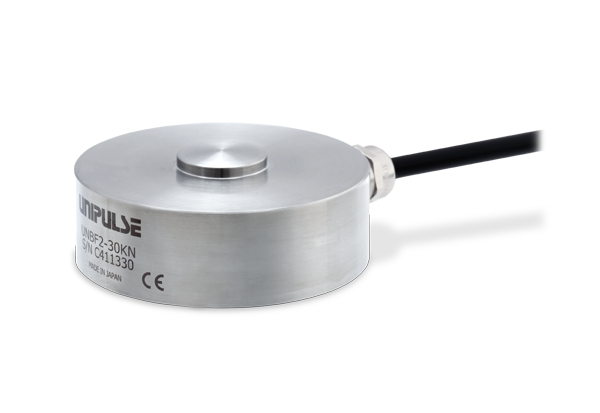

UNBF-30KN～500KN的代替系列。

  • 容量30 kN，50 kN，100 kN，200 kN，300 kN，500 kN
  • 不锈钢制
  • 小型，薄所以容易安装

技术参数

　　　　　　

型号 UNBF2-
30KN		 UNBF2-
50KN		 UNBF2-
100KN		 UNBF2-
200KN		 UNBF2-
300KN		 UNBF2-
500KN
额定容量 30 kN 50 kN 100 kN 200 kN 300 kN 500 kN
额定输出 2 mV/V±0.5%
允许过载 150% R.C.
零点平衡 ±10% R.O.
非线性 0.35% R.O. 以下
滞后性 0.35% R.O. 以下
重复性 0.20% R.O. 以下
补偿温度范围 －10 ～ ＋60℃
允许温度范围 －20 ～ ＋70℃
零点的温度影响 0.1% R.O./10℃ 以下
输出的温度影响 0.1% R.O./10℃ 以下
输入端子间阻抗 约 400 Ω
输出端子间阻抗 约 350 Ω
推荐激励电压 10 V
允许激励电压 20 V
绝缘阻抗(DC 50 V) 1000 MΩ 以上
电缆线 φ8 4芯屏蔽电缆线 3 m　头部散状
电缆线配色 ＋EXC：红
＋SIG：白
－EXC：蓝
－SIG：黑
SHIELD：黄
传感器材质 不锈钢制
负载的弯度 0.130 mm 0.140 mm 0.160 mm 0.200 mm 0.250 mm 0.350 mm
固有频率 9 kHz 12 kHz 17 kHz 9.4 kHz 8.9 kHz 6.2 kHz
重量 1.6 kg 1.6 kg 1.6 kg 3.9 kg 6.3 kg 11 kg
RoHS指令 2011/65/EU (EU)2015/863


应用示例・配线图

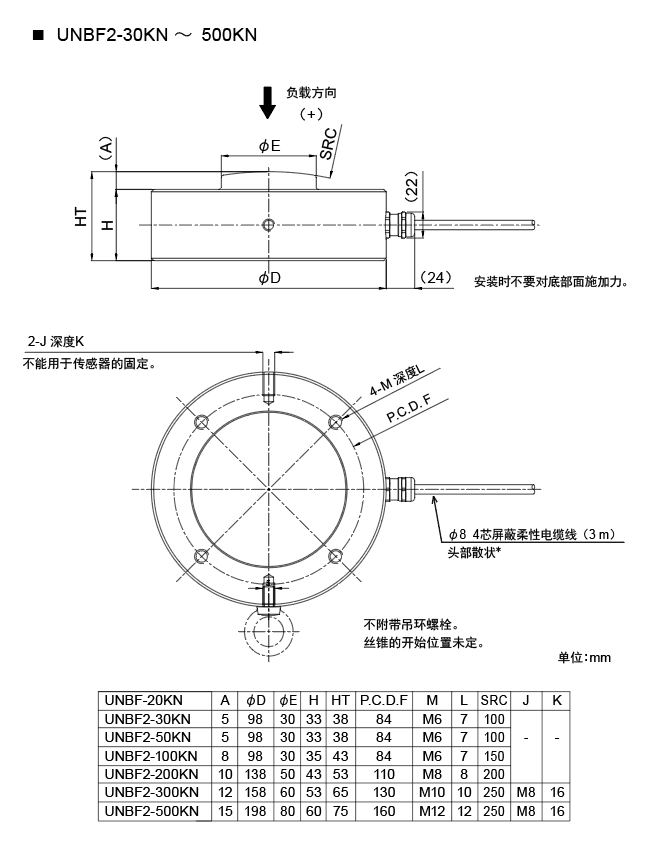

外形尺寸


下载

产品单页介绍（PDF）
 UNBF/UNBF2产品单页介绍
使用说明书（PDF）
外观图
DXF
（ZIP）
PDF
支援工具
软件
  • 关于使用说明书，产品外观图，支援工具，软件等，请在登录的前提下下载使用。
  • 阅览PDF格式的文件时，需要下载并安装Adobe公司的Acrobat Reader。
