产品概要
直径7 mm，高5 mm的小型不锈钢制压缩传感器
● 容量200 N，500 N
● 不锈钢制
● 直径7 mm，高5 mm的小型压缩传感器
技术参数
| 型号 | UNCDW-200N | UNCDW-500N |
|---|---|---|
| 额定容量 | 200 N | 500 N |
| 额定输出 | 0.5 mV/V 以上 | |
| 允许过载 | 120% R.C. | |
| 零点平衡 | ±20% R.O. | |
| 非线性 | 1.0% R.O. | |
| 滞后性 | 1.0% R.O. | |
| 重复性 | 1.0% R.O. | |
| 补偿温度范围 | ＋5 ～ ＋50℃ | |
| 允许温度范围 | －10 ～ ＋80℃ | |
| 零点的温度影响 | 0.5% R.O./10℃ | |
| 输出的温度影响 | 0.5% R.O./10℃ | |
| 输入端子间阻抗 | 约 350 Ω | |
| 输出端子间阻抗 | 约 350 Ω | |
| 推荐激励电压 | 2.5 V | |
| 最大激励电压 | 5 V | |
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | |
| 电缆线 | φ1.6 4芯屏蔽电缆线 0.5 m 头部散状 | |
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：白 －SIG：蓝 SHIELD |
|
| 传感器材质 | 不锈钢制 | |
| 负载的弯度 | 0.006 mm | 0.005 mm |
| 固有频率 | 99 kHz | 96 kHz |
| 重量 | 1.5 g | |
| RoHS指令 | 2011/65/EU (EU)2015/863 | |

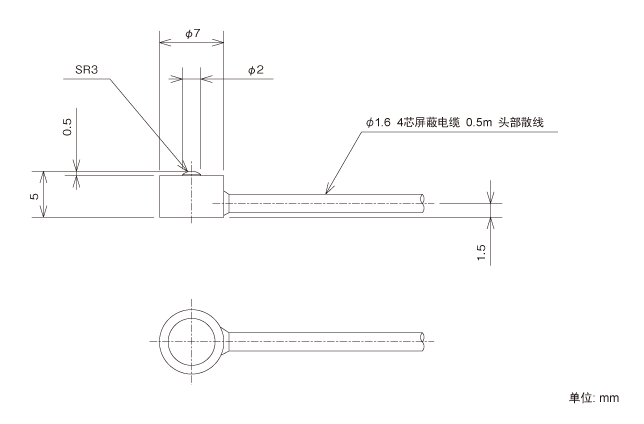

外形尺寸
