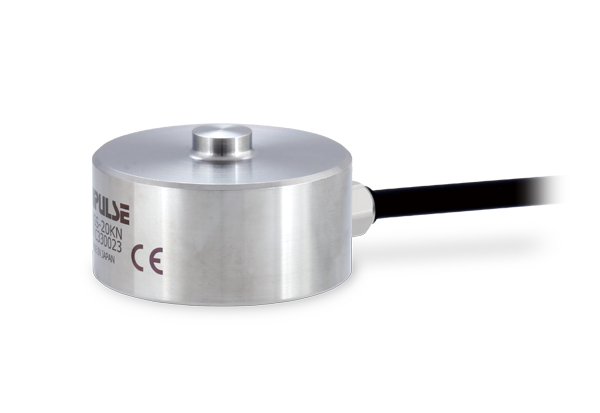

产品概要

不锈钢制，小型，低容量，压缩型传感器。

  • 容量1 kN，2 kN，5 kN，10 kN，20 kN
  • 不锈钢制
  • 小型，低容量广泛使用

技术参数

型号 UNGS-1KN UNGS-2KN UNGS-5KN UNGS-10KN UNGS-20KN
额定容量 1 kN 2 kN 5 kN 10 kN 20 kN
额定输出 2 mV/V±1%
允许过载 150% R.C.
零点平衡 ±5% R.O.
非线性 0.15% R.O. 以下
滞后性 0.1% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 －10 ～ ＋60℃
允许温度范围 －20 ～ ＋80℃
零点的温度影响 0.1% R.O./10℃ 以下
输出的温度影响 0.1% R.O./10℃ 以下
输入端子间阻抗 约 400 Ω
输出端子间阻抗 约 350 Ω
推荐激励电压 10 V
允许激励电压 20 V
绝缘阻抗(DC 50 V) 2000 MΩ 以上
电缆线 φ6　4芯屏蔽电缆线 3 m　头部散状
电缆线配色 ＋EXC：红
＋SIG：白
－EXC：蓝
－SIG：黑
SHIELD
传感器材质 不锈钢制
负载的弯度 0.040 mm 0.045 mm 0.040 mm 0.045 mm 0.050 mm
固有频率 6 kHz 8 kHz 13 kHz 16 kHz 23 kHz
重量 260 g 260 g 260 g 260 g 330 g
RoHS指令 2011/65/EU (EU)2015/863


应用示例・配线图

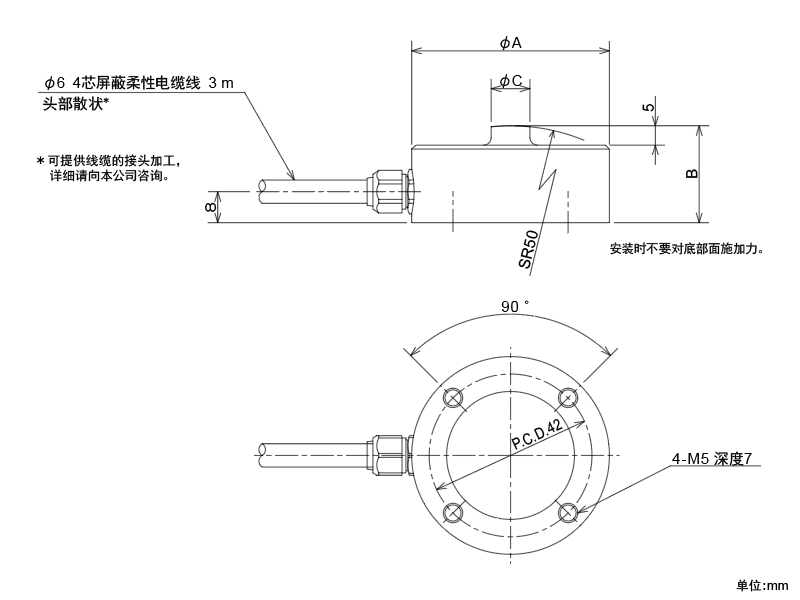

外形尺寸

下载

产品单页介绍（PDF）
 UNGS产品单页介绍
使用说明书（PDF）
外观图
DXF
（ZIP）
PDF
