产品概要

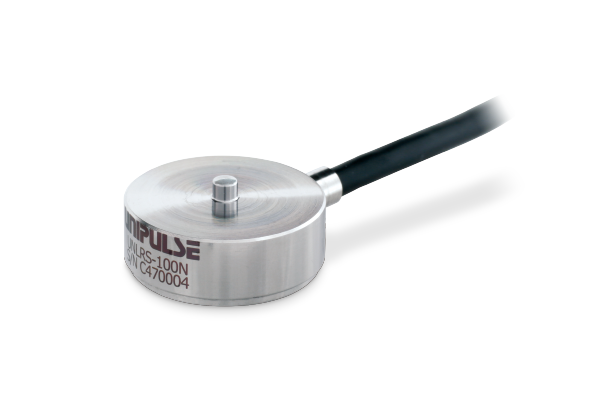

直径20 mm，高9.5 mm的小型不锈钢制传感器
- 容量100 N，200 N
- 不锈钢制
- 直径20 mm，高9.5 mm的小型传感器

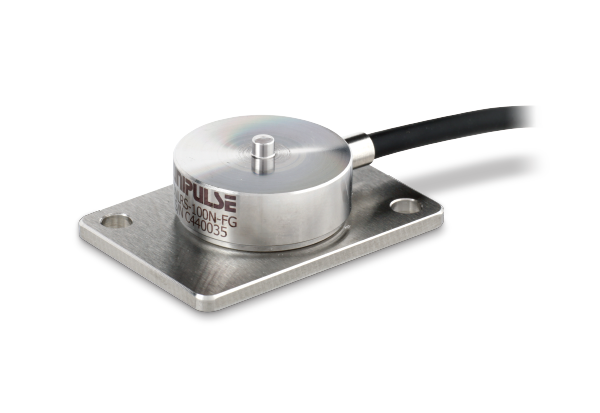

- UNLRS-FG：带有固定用螺丝
技术参数
| 型号 | UNLRS-100N UNLRS-100N-FG |
UNLRS-200N UNLRS-200N-FG |
|---|---|---|
| 额定容量 | 100 N | 200 N |
| 额定输出 | 约 1 mV/V | |
| 允许过载 | 150% R.C. | |
| 零点平衡 | ±20% R.O. | |
| 非线性 | 0.3% R.O. 以下 | |
| 滞后性 | 0.3% R.O. 以下 | |
| 重复性 | 0.1% R.O. 以下 | |
| 补偿温度范围 | 0 ～ ＋60℃ | |
| 允许温度范围 | －10 ～ ＋60℃ | |
| 零点的温度影响 | 2.0% R.O./10℃ 以下 | |
| 输出的温度影响 | 1.0% R.O./10℃ 以下 | |
| 输入端子间阻抗 | 约 350 Ω | |
| 输出端子间阻抗 | 约 350 Ω | |
| 推荐激励电压 | 2.5 V | |
| 允许激励电压 | 6 V | |
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | |
| 电缆线 | φ3 4芯屏蔽电缆线 3 m 头部散状 | |
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：白 －SIG：黑 SHIELD：黄 |
|
| 传感器材质 | 不锈钢制 | |
| 负载的弯度 | 0.015 mm | |
| 固有频率 | 21 kHz | 25 kHz |
| 重量 | 100N：5 g 100N-FG：18 g |
200N：5 g 200N-FG：18 g |
| RoHS指令 | 2011/65/EU (EU)2015/863 | |

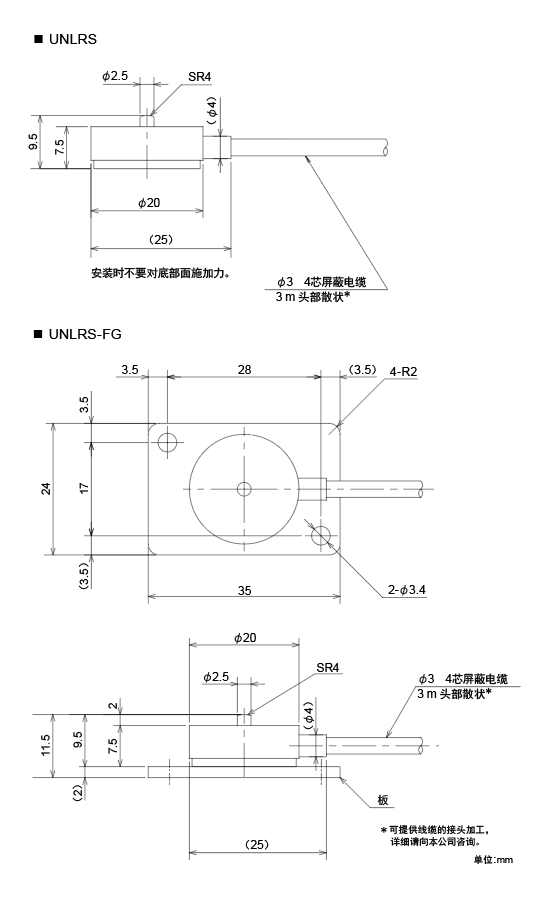

外形尺寸
