*仅限UNTCH-50KN

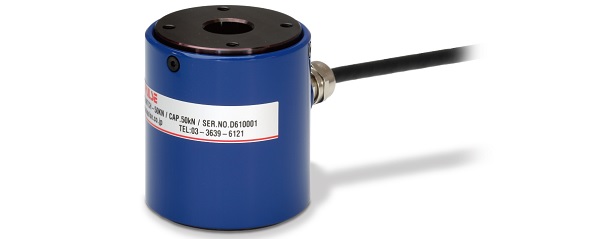

产品概要
冲压·压入型测力传感器。适用于压入・夹紧等负荷管理。
- 容量5 kN，10 kN，20 kN，50 kN，100 kN
- 特殊合金钢
- 适用于压入・夹紧等负荷管理
技术参数
| 型号 | UNTCH-5KN | UNTCH-10KN | UNTCH-20KN | UNTCH-50KN | UNTCH-100KN |
|---|---|---|---|---|---|
| 额定容量 | 5 kN | 10 kN | 20 kN | 50 kN | 100 kN |
| 额定输出 | 1 mV/V±1% | ||||
| 允许过载 | 120% R.C. | ||||
| 零点平衡 | ±5% R.O. | ||||
| 非线性 | 0.5% R.O. 以下 | ||||
| 滞后性 | 0.5% R.O. 以下 | ||||
| 补偿温度范围 | －10 ～ ＋70℃ | ||||
| 允许温度范围 | －30 ～ ＋80℃ | ||||
| 零点的温度影响 | 0.1% R.O./10℃ 以下 | ||||
| 输出的温度影响 | 0.1% R.O./10℃ 以下 | ||||
| 输入端子间阻抗 | 约 350 Ω | ||||
| 输出端子间阻抗 | 约 350 Ω | ||||
| 推荐激励电压 | 10 V | ||||
| 允许激励电压 | 20 V | ||||
| 绝缘阻抗(DC50V) | 2000 MΩ 以上 | ||||
| 电缆线 | φ6 4芯屏蔽电缆线 3 m 头部散状 | ||||
| 电缆线配色 | ＋EXC：红 ＋SIG：白 －EXC：蓝 －SIG：黑 SHIELD: 黄 |
||||
| 传感器材质 | 特殊合金钢 | ||||
| 负载的弯度 | 0.025 mm | 0.025 mm | 0.045 mm | 0.050 mm | 0.065 mm |
| 固有频率 | 13 kHz | 7 kHz | 11 kHz | 14 kHz | 20 kHz |
| 重量 | 330 g | 930 kg | 1.0 kg | 1.0 kg | 1.0 kg |
| RoHS指令 | 2011/65/EU (EU)2015/863(仅限UNTCH-50KN) | ||||

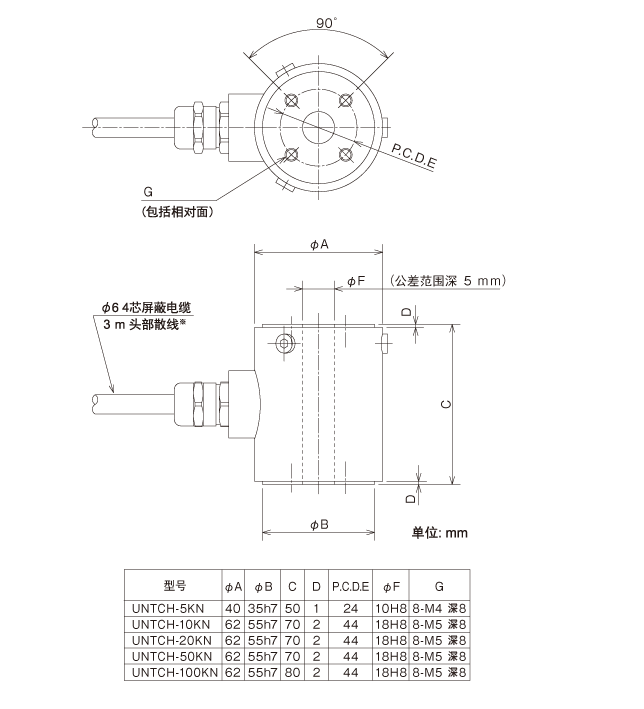

外形尺寸
