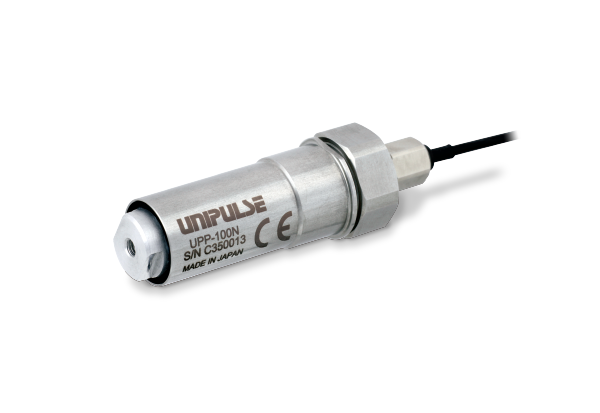

产品概要
允许过载500％ ! 双向剪切结构 ! 拉伸、压缩两用传感器
- 容量100 N
- 允许过载500%！
- 适合点击测试仪和推拉力测试仪
- 高灵敏度和高刚性并存的传感器

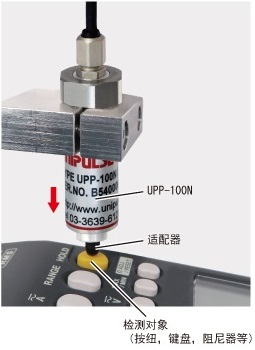

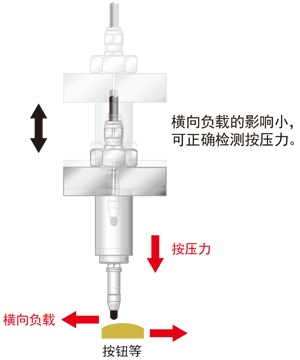

应用案例
技术参数
| 型号 | UPP-100N |
|---|---|
| 额定容量 | 100 N |
| 额定输出 | 约 0.4 mV/V |
| 允许过载 | 500% R.C. |
| 零点平衡 | ±0.3 mV/V |
| 非线性 | 0.5% R.O. 以下 |
| 滞后性 | 0.5% R.O. 以下 |
| 重复性 | 0.5% R.O. 以下 |
| 补偿温度范围 | 0 ～ ＋40℃ |
| 允许温度范围 | －10 ～ ＋50℃ |
| 零点温度影响 | 1.0% R.O./10℃ 以下 |
| 输出的温度影响 | 0.5% R.O./10℃ 以下 |
| 输入端子间阻抗 | 约 1000 Ω |
| 输出端子间阻抗 | 约 1000 Ω |
| 推荐激励电压 | 10 V |
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 |
| 负载的弯度 | 3 μm |
| 固有频率 | 11.7 kHz |
| 线缆 | φ2 4芯屏蔽软电缆 3 m 头部散状 |
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：（黑/蓝） －SIG：白 SHIELD |
| 传感器材质 | 铝合金 |
| 重量 | 30 g |
| RoHS指令 | 2011/65/EU (EU)2015/863 |

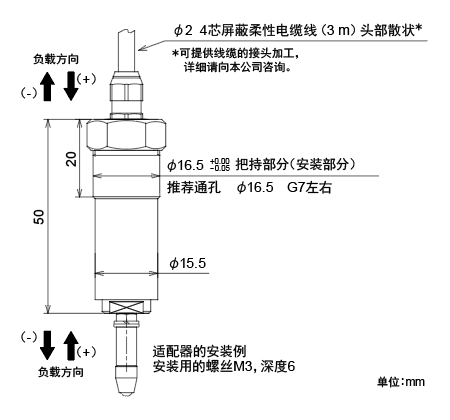

外形尺寸
下载
|
产品单页介绍（PDF）
|
UPP-100N产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
UPP-100N使用说明书 | |
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
