※仅限USLC-100KN

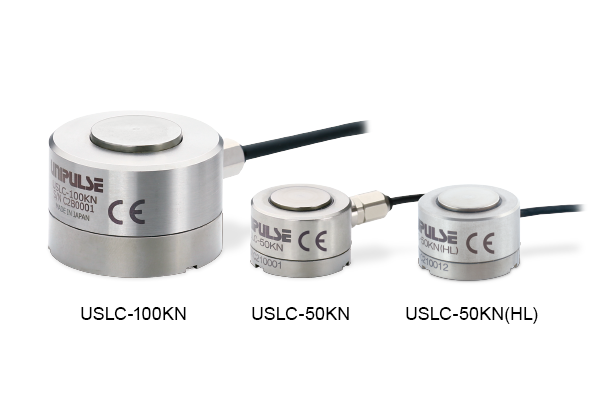

产品概要
- 直径才22mm，对应50kN测定！
- 直径才38mm，对应100kN测定！
- 因为外观小型并容量大，容易代替其他大型大容量传感器
技术参数
| 型号 | USLC-50KN | USLC-100KN |
|---|---|---|
| 额定容量 | 50 kN | 100 KN |
| 额定输出 | 约 2 mV/V | |
| 允许负载 | 150% R.C. | |
| 零点平衡 | ±10% R.O. | |
| 非线性 | 0.5% R.O. 以下 改过技术参数 |
0.3% R.O. 以下 |
| 滞后 | 0.5% R.O. 以下 改过技术参数 |
0.3% R.O. 以下 |
| 重复性 | 0.1% R.O. 以下 | |
| 补偿温度范围 | －10 ～ ＋60℃ | |
| 允许温度范围 | －20 ～ ＋70℃ | |
| 零点的温度影响 | 0.5% R.O./10℃ 以下 | |
| 输出的温度影响 | 0.5% R.O./10℃ 以下 | |
| 输入端子间阻抗 | 约 700 Ω | |
| 输出端子间阻抗 | 约 700 Ω | |
| 推荐激励电压 | 5 V | |
| 允许激励电压 | 10 V | |
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | |
| 电缆线 | φ2 4芯屏蔽电缆线 3 m 头部散状 | φ3.8 4芯屏蔽电缆线 3 m 头部散状 |
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：黑 －SIG：白 SHIELD: 黄 |
|
| 负载的弯度 | 0.08 mm | 0.07 mm |
| 固有频率 | 39 kHz | 16.3 kHz |
| 传感器材质 | 不锈钢制 | |
| 重量 | 40 g | 210 g |
| RoHS指令 | 2011/65/EU (EU)2015/863 | |
*由于USLC-100KN使用的不锈钢特性，有时会有锈斑，但功能上没问题的。
应用示例・配线图

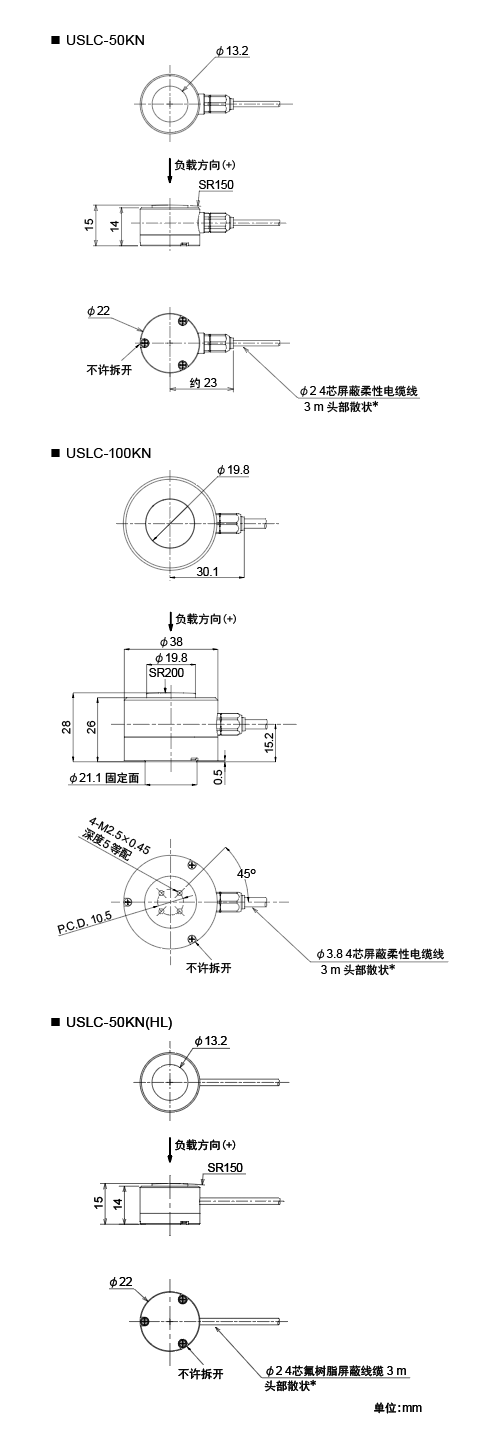

外形尺寸
