产品概要

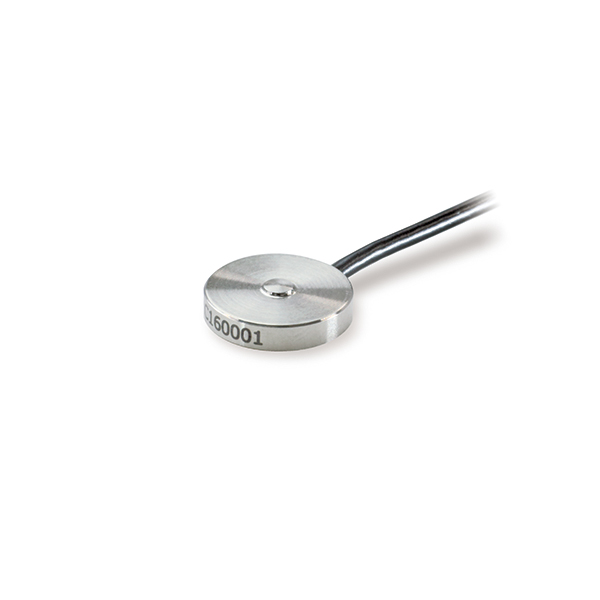

●　直径φ10 mm、高度2.3 mm的超薄型尺寸
●　容量:50 N、100 N、200 N、500 N
●　方便导入新设备或改造现有设备
●　适合测量多个排列的负载分布

技术参数

型号 UST-50N UST-100N UST-200N UST-500N
额定容量 50 N 100 N 200 N 500 N
额定输出 约 1 mV/V
允许过载 150% R.C.
零点平衡 ±20% R.O.
非线性 0.7% R.O. 以下
滞后性 0.7% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 0 ～ ＋60℃
允许温度范围 －10 ～ ＋70℃
零点的温度影响 1% R.O./10℃ 以下
输出的温度影响 1% R.O./10℃ 以下
输入端子间阻抗 约 350 Ω
输出端子间阻抗 约 350 Ω
推荐激励电压 2.5 V
最大激励电压 5 V
绝缘阻抗(DC50V) 1000 MΩ 以上
电缆线 φ1.6　4芯屏蔽电缆线　1 m　头部散状

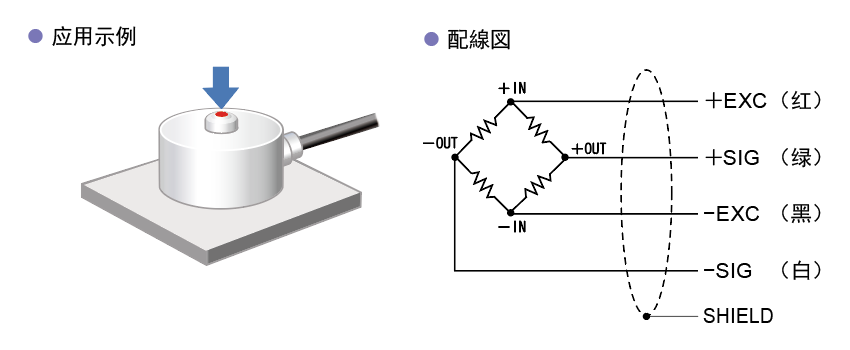

电缆线配色 ＋EXC：红
＋SIG：绿
－EXC：黑
－SIG：白
SHIELD
传感器材质 不锈钢制
负载的弯度 0.003 mm 0.004 mm 0.005 mm
固有频率 140 kHz 160 kHz 180 kHz
重量 2 g
RoHS指令 2011/65/EU (EU)2015/863

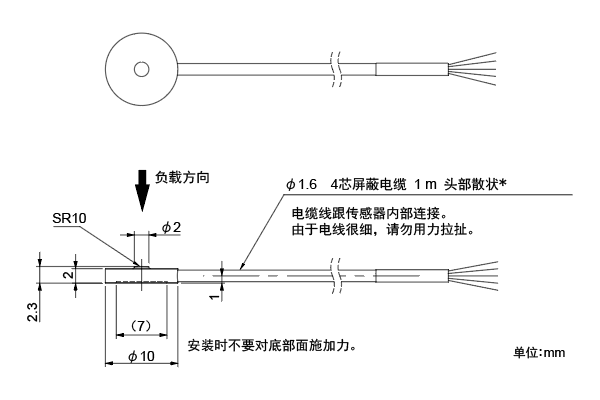

外形尺寸
