产品概要

精准测量高速扭矩的波动！
耐久性，抗干扰性大幅度提高！
高刚性，高耐负载的法兰式扭矩传感器

● 高耐负载（500％）
● 高刚性（1700 kN m/rad）
● 非线性0.03% FS
● 支持25000 rpm的高速旋转
● 平衡等级G2.5
● 兼容汽轮机油的雾气等环境
● 模拟频率3 kHz(采样频率20 kHz)
● 旋转脉冲信号输出标配（90-1080 脉冲/周（可选））
● 扭矩输出标准备有10 V模拟输出、频率输出、RS-485输出
● 标配双量程(根据外部I/O输入可变换为±100 N m量程)

高刚性（1700 kNm/rad）

刚性越低扭转角越大则会影响扭矩的检测。
轴的刚性越高扭转角越小，扭矩变化时的波动变小，更利于准确地检测扭矩。

由于扭转刚性很高，可以更好地实时测出扭矩，适用于瞬间扭矩的再现应用。

高耐负载（500％）

降低因起动或者刹车瞬间的扭矩变动等超过预期的扭矩，造成装置故障的风险。

无轴承

由于没有因旋转而磨损的零件，适合耐久试验。

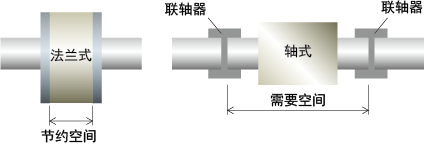

节约空间

轴方向更短，有利于水平安装。

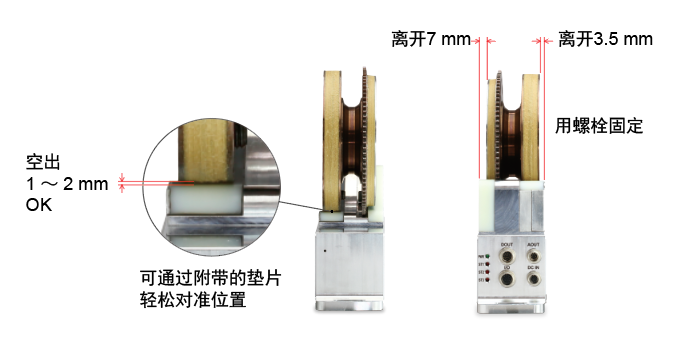

安装方便

节约设备的安装时间。

0.03%精度·稳定性

与UTM系列同等的零点稳定性，即使微小的扭矩也可测出。

可变低通滤波

可根据实际应用选择合适的滤波。

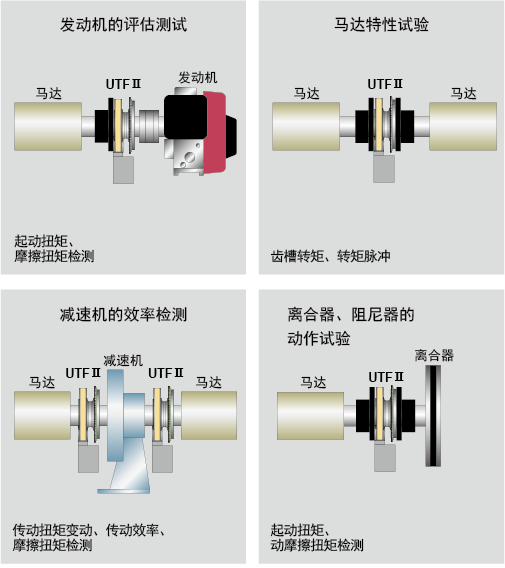

应用案例

技术参数

法兰部分｜固定部分｜附属品｜另售商品

旋转部
检测部	应变片式
测量范围	±100 N m	±500 N m
允许过载	2500% FS（2500 N m）	500% FS（2500 N m）
反应性能	3 kHz（采样频率20 kHz）
数字滤波	1 Hz ～ 1 kHz（可根据设定更改）、PASS 3 kHz
非线性	0.03% FS typ.	0.03% FS 以下
滞后性	0.03% FS typ.	0.03% FS 以下
重复性	0.03% FS typ.	0.03% FS 以下
运行温度范围	-10 ～ +50℃
零点温度影响	0.05% FS/℃ 以下	0.01% FS/℃ 以下
输出温度影响	0.05% FS/℃ 以下	0.01% FS/℃ 以下
最高转速	25000 rpm
扭力常数	1700 kN m／rad
额定扭转角	2.93×10^-4 rad（0.017°）
惯性力矩	5.0×10^-3 kg m²
转数检测用齿轮	90齿/周
外形尺寸	φ138×51（D）mm
重量	约 2.3 kg

固定部
模拟信号输出	CH1	扭矩输出 ±10 V 负载电阻：5 kΩ 以上
模拟信号输出	CH2	转数输出 ±10 V 负载电阻：5 kΩ 以上
输出频率		扭矩输出: 60 kHz±30 kHz
旋转脉冲输出	检测方式	磁极检测
	信号参数	90°相位差　AB相脉冲、Z相脉冲（符合RS-422A规格）
	输出脉冲数	90～1080 脉冲/周(AB相)（可设定） 1脉冲／周(Z相)
输入/输出信号	输入/输出点数	切换设定用输入信号3点、error输出信号1点
	输入参数	无电压接点、集电极开路或TTL电平
	输出参数	集电极开路 DC 30 V 50 ｍA
通讯参数		RS-485（115.2 kbps）
动作温度范围		-10 ～ +50℃
电源电压、消耗电力		DC 24 V ±15％, 17 W typ.
外形尺寸		210(W)×66.5(H)×60(D) mm （不含凸起部分）
重量		约 1.1 kg

附属品
电源线 5 m	1
模拟量输出用电缆 5 m	1
数字输出电缆 5 m	1
I/O用线缆 5 m	1
确认位置用的治具	2
使用说明书	1

另售商品
CATF2-PWR-5M	UTFⅡ电源线 5 m(同附属品)
CATF2-OUT-5M	UTFⅡ模拟量输出用电缆 5 m(同附属品)
CATF2-COM-5M	UTFⅡ通讯用电缆 5 m(同附属品)
CATF2-I/O-5M	UTFⅡ I/O用线缆 5 m(同附属品)
CATF2-SET-5M	UTFⅡ 电源线・模拟量输出线缆・通讯线缆・I/O用线缆 4根为1套 (同附属品)

测量范围100 N m可通过外部I/O变换。

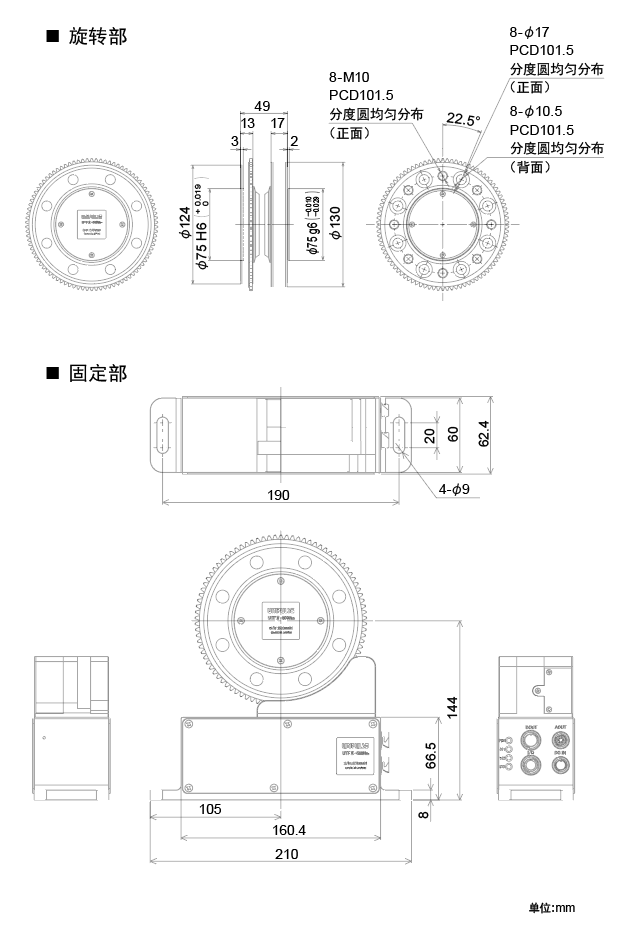

外形尺寸

下载

产品单页介绍（PDF）		UTFⅡ-500Nm 产品单页介绍
使用说明书（PDF）
外观图	DXF （ZIP）
外观图	PDF
支援工具
软件

关于使用说明书，产品外观图，支援工具，软件等，请在登录的前提下下载使用。
阅览PDF格式的文件时，需要下载并安装Adobe公司的Acrobat Reader。

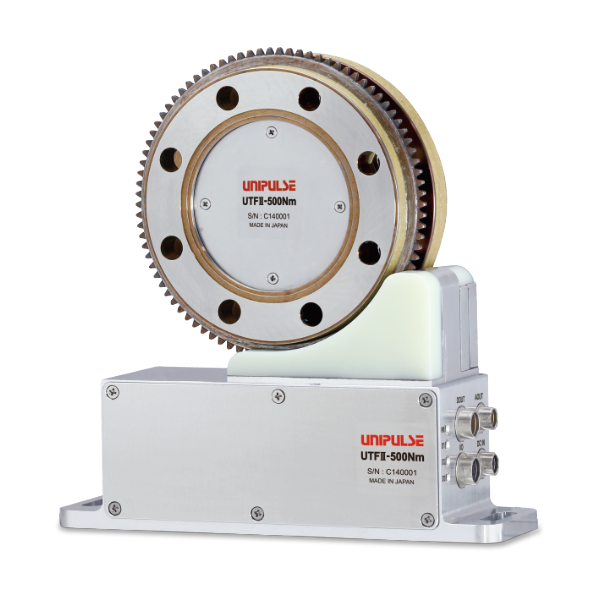

UTFⅡ-500Nm　法兰式扭矩传感器
