製品概要
パソコンと簡単に接続して測定が可能。
過酷な負荷でも安定した測定ができる、壊れにくい荷重測定器！
過酷な負荷でも安定した測定ができる、壊れにくい荷重測定器！
「DSCB」は、パソコンやPLCに繋ぐだけで簡単に測定できる荷重測定器。
耐負荷500％で壊れにくく、メンテナンス性もよいため、試験機やインラインだけでなくフィールドでの使用にも最適。
手軽に持ち運べ、荷重変化はリアルタイムでパソコンに表示することができる。RS-485規格に準拠したノイズに強いデジタル出力。
モータの近くやロボットの先端への設置もできる。
- ●1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
- ●高剛性＆高耐負荷（500％）
- ●優れたメンテナンス性
- ●アンプ内蔵！
- ●指示計なしでホールド機能と上下限比較機能が使える！
- ●パソコンにリアルタイムで荷重変化を表示！
高剛性＆高耐負荷（500％）
負荷時の変形が小さいので、工作機械の切削や研削動力の測定にも安心。
500％の許容過負荷なので、過酷な負荷でも安定に長期間測定可能。
優れたメンテナンス性
工場出荷時にゼロ点とフルスケールが調整されており、DSCBの交換に伴う再較正が不要。
ケーブルと本体はコネクタで接続するため、本体交換時に面倒なケーブルの再敷設作業が不要。
出荷時と現在のゼロ点のズレがわかるので、異常をいち早く察知できる。
ノイズに強いデジタル出力
RS-485規格に準拠した出力形式でノイズに強く、長距離ケーブルでの設置が可能。
豊富な機能を内蔵
上下限比較・各種ホールド機能を内蔵。
ホールドはサンプル、ピーク、ボトム、ピーク＆ボトム、平均値が選択できます。
デジタルローパスフィルタと移動平均フィルタをコマンドで調整できる。
専用指示計を用意せずに直接パソコンやPLCに接続可能
PCに接続して専用ソフト（フリーソフト）による波形描画、ロギング等が可能｡
●良否・安定判定機能
上下限比較（HH・HI・OK・LO・LL）
●初期設定が簡単
設定値の読出し、書込み操作ができる
●波形描画
リアルタイム波形描画によりロードセルの荷重変化を可視化
安定・上下限比較の状態もひと目で分かる
波形データの保存も可能
安定・上下限比較の状態もひと目で分かる
波形データの保存も可能
●記録
測定値やステータス（上下限比較など）を記録
DSCB用USB専用ソフト
USBを経由してロードセルの荷重変化をリアルタイムで表示。
■表示設定
●ノーマル
「スタート」ボタンをクリック後、指定した時間分のデータを取込
「ストップ」ボタンをクリックすると停止
「ストップ」ボタンをクリックすると停止
〇連続取得機能
「ストップ」ボタンをクリックするまでデータの取り込みを継続
〇トリガ機能
「スタート」ボタンをクリック後、トリガ待ち状態となる
データレベルが指定した値を指定した方向で通過したタイミングでデータを取込
データレベルが指定した値を指定した方向で通過したタイミングでデータを取込
●履歴
過去のデータをグラフ表示
■トリガ機能
・プリトリガ ・レベルトリガ ・トリガスロープ
※DSCB用USB専用ソフトの使用にあたっては別途RS-485-USB変換器が必要です。
推奨製品：SI-35USB-L（LINE EYE製）
※専用ソフトは弊社ホームページよりダウンロードできます。
専用ソフトは複数展開でき、1台のパソコンで複数のDSCBを接続できます。）
■三菱電機MELSEC iQ-Fシリーズと簡単接続
専用ソフトをインストールすればすぐに接続。
従来のアナログ出力に比べノイズに強いシステムを構築できます。
専用ソフトはこちらよりダウンロードできます。
DSCBを特集した過去のメールマガジンはこちら
仕様
DSCB-1KN, DSCB-2KN, DSCB-5KN
| 型式 | DSCB-1KN | DSCB-2KN | DSCB-5KN |
|---|---|---|---|
| 定格容量 | 1 kN | 2 kN | 5 kN |
| 許容過負荷 | 500% R.C. | ||
| 非直線性 | 0.1% R.O. 以下 | ||
| ヒステリシス | 0.2% R.O. 以下 | ||
| 繰返し性 | 0.1% R.O. 以下 | ||
| 補償温度範囲 | -10 ～ +60℃ | ||
| 許容温度範囲 | -20 ～ +70℃ | ||
| 零点の温度影響 | 0.015% R.O./℃ 以下 | ||
| 出力の温度影響 | 0.01% R.O./℃ 以下 | ||
| 変換分解能 | 24 bit | ||
| 定格負荷での たわみ |
0.010 mm | 0.012 mm | 0.021 mm |
| 固有振動数 | 22 kHz | 22 kHz | 21 kHz |
| ロードセル材質 | ステンレス | ||
| 重量 | 300 g | 300 g | 400 g |
| 電源 | DC 12 ～ 24 V±15%（内部で絶縁） | ||
| 消費電力 | 0.7 W 以下 | ||
| デジタルローパス フィルタ |
OFF、0.1 ～ 999.9 Hzで任意に設定可 | ||
| 移動平均フィルタ | OFF、 2 ～ 999回で任意に設定可 | ||
| サンプリング速度 | 4800回/秒 | ||
| インターフェイス | RS-485インターフェイス（4線式） | ||
| 操作・設定方法 | コマンド操作または専用ソフトによる表示・設定（フリーソフト） | ||
| 専用ソフト機能 | ・指示値表示 ・波形描画 ・各種設定変更 ・データロギング機能 |
||
| 表示桁数 | 5桁（-99999 ～ +99999 小数点有） | ||
| その他機能 | ・デジタルゼロ ・良否判定（上下限比較：HH・HI・OK・LO・LL） ・ホールド機能 （サンプル、ピーク、ボトム、ピーク＆ボトム、平均値） ・較正日/定格容量/シリアル情報 読出し |
||
| 付属ケーブル | 6芯シールドロボットケーブル 2 m 先端柳線 | ||
| 別売ケーブル | 6芯シールドロボットケーブル 5 m 先端柳線 | ||
| CEマーキング適合 | 2011/65/EU+(EU)2015/863, 2014/30/EU(EN61326-1) | ||
DSCB-10KN, DSCB-20KN, DSCB-50KN
| 型式 | DSCB-10KN | DSCB-20KN | DSCB-50KN |
|---|---|---|---|
| 定格容量 | 10 kN | 20 kN | 50 kN |
| 許容過負荷 | 500% R.C. | ||
| 非直線性 | 0.1% R.O. 以下 | ||
| ヒステリシス | 0.2% R.O. 以下 | ||
| 繰返し性 | 0.1% R.O. 以下 | ||
| 補償温度範囲 | -10 ～ +60℃ | ||
| 許容温度範囲 | -20 ～ +70℃ | ||
| 零点の温度影響 | 0.015% R.O./℃ 以下 | ||
| 出力の温度影響 | 0.01% R.O./℃ 以下 | ||
| 変換分解能 | 24 bit | ||
| 定格負荷での たわみ |
0.025 mm | 0.035 mm | 0.065 mm |
| 固有振動数 | 24 kHz | 26 kHz | 15 kHz |
| ロードセル材質 | ステンレス | ||
| 重量 | 400 g | 2.0 kg | |
| 電源 | DC 12 ～ 24 V±15%（内部で絶縁） | ||
| 消費電力 | 0.7 W 以下 | ||
| デジタルローパス フィルタ |
OFF、0.1 ～ 999.9 Hzで任意に設定可 | ||
| 移動平均フィルタ | OFF、 2 ～ 999回で任意に設定可 | ||
| サンプリング速度 | 4800回/秒 | ||
| インターフェイス | RS-485インターフェイス（4線式） | ||
| 操作・設定方法 | コマンド操作または専用ソフトによる表示・設定（フリーソフト） | ||
| 専用ソフト機能 | ・指示値表示 ・波形描画 ・各種設定変更 ・データロギング機能 |
||
| 表示桁数 | 5桁（-99999 ～ +99999 小数点有） | ||
| その他機能 | ・デジタルゼロ ・良否判定（上下限比較：HH・HI・OK・LO・LL） ・ホールド機能 （サンプル、ピーク、ボトム、ピーク＆ボトム、平均値） ・較正日/定格容量/シリアル情報 読出し |
||
| 付属ケーブル | 6芯シールドロボットケーブル 2 m 先端柳線 | ||
| 別売ケーブル | 6芯シールドロボットケーブル 5 m 先端柳線 | ||
| CEマーキング適合 | 2011/65/EU+(EU)2015/863, 2014/30/EU(EN61326-1) | ||
システム構成例

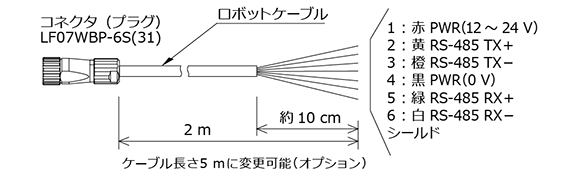

付属ケーブル

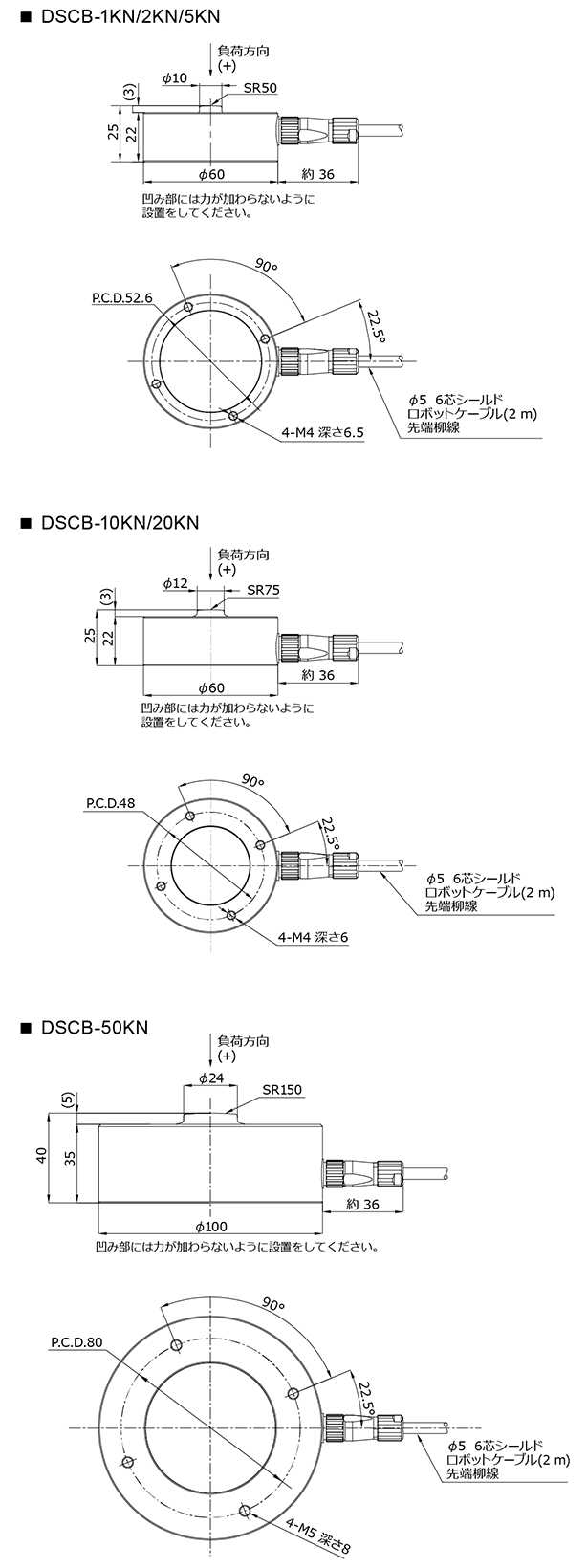

外形寸法
