用語 FC400 移動平均フィルタ デジタルフィルタ

デジタルフィルタ（単純移動平均）
過去一定期間の平均値を逐次計算し表示する機能、平均区間が移動するので移動平均と呼ぶ。

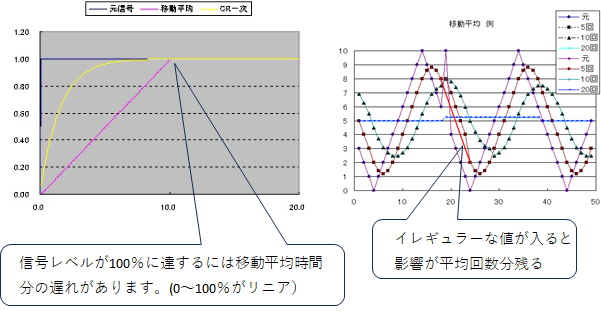

1）デジタルフィルタ（単純移動平均）のステップ応答性
10秒の移動平均とfc=0.1HzのCRフィルタを比較した特性（100％遅れを同じにして比較）

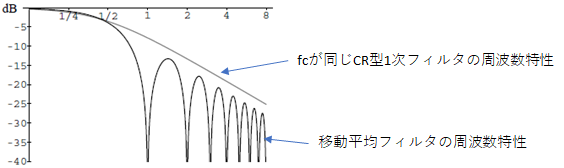

2）デジタルフィルタ（単純移動平均）の周波数特性
Gain(jω）=Sinx/x　(但し、ｘ＝βω/2,　β=移動平均時間)、遮断周波数は、ｆｃ=0.443/β
図から判るように移動平均は平均時間の整数分の１の周期の周波数成分を完全に減衰する。
