ロードセルとインジケータ購入直後に必要な設定は？　(FA・計測用指示計全般)
タグ
リファレンス FC400-*-FA 較正 配線 表示分解能

FA・計測の代表的用途、圧入／組付機や荷重試験機の例で解説いたします。

1)ロードセルとインジケータの設置、配線が完了したら、ロードセルのデータシート（試験成績書）を手元に用意して頂き、記載されている定格容量（Capacity）、定格出力（Rated Output）の数値を設定する、等価入力較正を行います。
表示する荷重値や小数点位置、最小目盛などはロードセル仕様と計量器としての要件を鑑みて、適切な範囲で設定する事が重要です。
‥‥初期設定、最大秤量値の決めかた
無理な目量（表示分解能）で較正すると表示ふらつき、較正エラーが発生することもあります。
‥‥ロードセルQ＆A精度・分解能

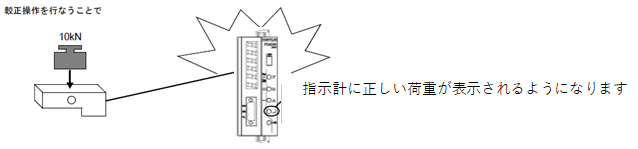

較正とは

2)較正後、必要であれば重量値の安定性や応答性に関わるアナログフィルタ、デジタルフィルタ、安定検出（モーションディテクト）などのパラメータを設定します。

3)上下限比較設定、ホールド動作設定などの圧入荷重良否判定に必要な動作設定、しきい値の設定、I/O信号を外部機器へ渡すタイミングに関する設定などを行います。

4)実際のワークで繰り返し試運転し、要求される測定精度、判定結果を満たすか評価を行います。

5)測定結果を外部機器に転送、記録する場合は当該のインターフェースの通信設定を行い、測定結果を転送できるか確認します。
