製品概要
● 16000回/秒の高速サンプリング!!
● UTMシリーズのエンコーダオプション(R)(H)に対応
● UTMⅢの通信データ※1表示、比較機能搭載
● トルク、回転速度、角度を表示
● 上下限比較出力、ホールド機能
● データメモリ機能搭載（トルク、回転速度、角度、最新30データを記録）
● 駆動電源をUTMⅢ/UTMⅡ/UTMVに供給可能
※1 RS-485インターフェイス（トルク、回転速度）
* UTFⅡと接続する際はご相談ください。
* UTFⅡと接続する際はご相談ください。

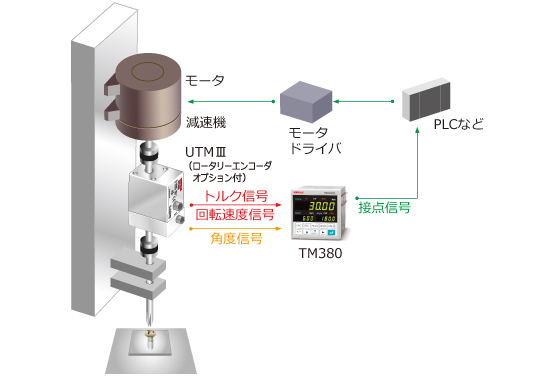

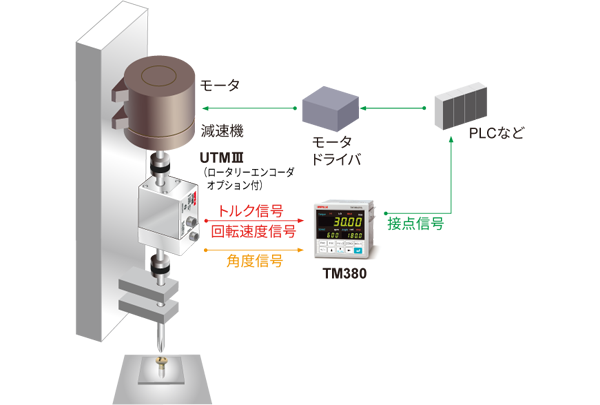

使用例
仕様
アナログ部｜表示部｜ホールド｜外部信号｜インターフェイス｜一般性能｜付属品｜別売品｜CEマーキング適合
アナログ部
| トルク用電圧入力 | |
| 信号入力範囲 | -10 ～ +10 V（UTMⅢ）入力抵抗 1 MΩ 以上 -5 ～ +5 V（UTMⅡ/UTMV）入力抵抗 1 MΩ 以上 |
|---|---|
| 精度 | 非直線性:0.02% FS±1 digit 以内 ゼロドリフト:0.2 mV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
| A/D変換器 | 速度 16000回/秒 分解能 24 bit（バイナリ） 10 Vに対して1/30000 |
| デジタルローパスフィルタ | PASS,3 Hz ～ 1 kHz |
| デジタルハイパスフィルタ | PASS,3 Hz ～ 1 kHz |
| アナログモニタ出力 | |
| 入力電圧折り返し（テストポイント用） | |
| 回転速度入力（パルス入力 オープンコレクタ） （UTMⅢ/UTMⅡ/UTMV） |
|
| 最大入力回転速度 | UTMⅢ/UTMⅡ/UTMVに準ずる |
| 最小入力回転速度 | 15、10、5、3、2 rpmより選択 (パルスレート4パルス時) 60、40、20、12、8 rpmより選択 (パルスレート1パルス時) |
| 最小検出パルス幅 | 50 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic ＝ 約 10 mA） |
|
回転速度入力（パルス入力 オープンコレクタ） (ロータリーエンコーダオプション使用時) |
|
| 最大入力回転速度 | UTMⅢ/UTMⅡに準ずる |
| 最小入力回転速度 | 0.1 rpm (分解能は回転速度と出力パルス数の設定による) |
| 最小検出パルス幅 | 5 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic ＝ 約 10 mA） |
| エンコーダ入力（パルス入力） | |
| UTMⅡ/UTMⅢロータリーエンコーダオプションに対応 | |
表示部
| 表示器 | |
| メイン表示 | 字高15 mm 7セグメント緑色LEDによる数字表示（5桁+符号） |
|---|---|
| サブ表示 | 字高8 mm 7セグメント緑色LEDによる数字表示（5桁） |
| 表示値 | |
| メイン表示 | 5桁 －99999 ～ ＋99999 符号：最上位桁にマイナス表示 |
| サブ表示（回転速度） | 5桁 0 ～ ＋99999 |
| サブ表示（角度） | 5桁 －19999 ～ ＋99999 符号：最上位桁にマイナス表示 |
| 小数点 | |
| 0、0.0、0.00、0.000（トルク値） 0（回転速度 低速回転モード時0.0） 0、0.0、0.00（角度 単位・最小目盛設定による） |
|
| 表示回数 | |
| 3、6、13、25回／秒より選択 | |
| 状態表示 | |
| HI／LO／HOLD | |
| 単位 | |
| rad/deg（角度単位設定による） | |
ホールド
| ホールド | サンプル ピーク ボトム P-P 平均値 ピーク（角度） ピーク（角度+トルク） 区間設定（全区間・外部・外部+時間・レベル+時間） |
|---|
外部信号
| 外部入力信号（5点） | ホールド区間制御入力／ホールド解除入力／デジタルゼロ／角度ゼロクリア／記録データクリア 無電圧接点入力回路（マイナスコモンタイプ）、Ic ＝ 10 mA 以下 |
|---|---|
| 外部出力信号（13点） | トルク上下限比較出力（警報上限・上限・OK・下限・警報下限）／回転速度上下限比較出力（警報上限・上限・OK・下限・警報下限）／ホールド完了出力／RUN出力／タイミング出力／絶対値出力 オープンコレクタ出力回路（シンクタイプ）、Vceo ＝ 30 V（max）Ic ＝ 30 mA（max） |
インターフェイス *オプションは1機能のみ搭載可
| SIF | 2線式シリアルインターフェイス |
|---|---|
| BCO | BCDパラレルデータ出力インターフェイス（オプション） |
| D3V | D/Aコンバータ電圧出力（3ch）（オプション） |
| DAV | D/Aコンバータ電圧出力（オプション） |
| DAI | D/Aコンバータ電流出力（オプション） |
| 232 | RS-232Cインターフェイス（オプション） |
| USB | USBインターフェイス（オプション） |
一般性能
| 電源電圧 | DC 24 V±15％ |
|---|---|
| 消費電力 | 8 W typ. |
| 使用条件 | 使用温度範囲:－10 ～ ＋50℃ 保存温度範囲:－40 ～ ＋80℃ 湿度:85% RH 以下（結露不可） |
| 外形寸法 | 96（W）×96（H）×138（D） mm（突起部含まず） |
| 重量 | 約 1.2 kg |
付属品
| 取扱説明書 | 1 |
|---|---|
| 外部入出力コネクタ | 1 |
| BCD出力用コネクタ（BCOオプション時） | 1 |
| ミニドライバ（D/Aコンバータオプション搭載時） | 1 |
| 単位シール | 1 |
| 作業用レバー（D/Aコンバータ（3ch）オプション搭載時） | 1 |
別売品
| CA372-I/O | 片端FCNコネクタ付ケーブル先端柳線 3 m |
|---|---|
| CA81-USB | USBケーブル（A-miniBタイプ） 1.8 m |
| CATM321-M | UTMⅢ接続用ケーブル 2 m |
| CATM351-M | UTMⅢ接続用ケーブル 5 m |
| CATM221-MC | UTMⅡ/UTMV接続用ケーブル 2 m |
| CATM251-MC | UTMⅡ/UTMV接続用ケーブル 5 m |
| CATM(R)321-M | UTMⅢロータリーエンコーダー接続用ケーブル 2 m |
| CATM(R)351-M | UTMⅢロータリーエンコーダー接続用ケーブル 5 m |
| CATM(R)321-MR | UTMⅡロータリーエンコーダー接続用ケーブル 2 m |
| CATM(R)351-MR | UTMⅡロータリーエンコーダー接続用ケーブル 5 m |
| CATM(R12)321-M | UTMⅢ(RC)ロータリーエンコーダー接続用ケーブル 2 m |
| CATM(R12)351-M | UTMⅢ(RC)ロータリーエンコーダー接続用ケーブル 5 m |
| CN34 | RS-232C用D-Sub9pコネクタ |
| CN50 | FCNシリーズI/Oコネクタ(カバー付)(付属品と同じ) |
| CN51 | BCD出力用コネクタ |
| CN55 | FCNシリーズI/Oコネクタ(斜口カバー付) |
| CN73 | D/Aコンバータ（3ch）用コネクタ |
| DTC2 | TM380用ケース（AC電源付） |
| CN96 | UTMⅢ接続用コネクタ |
| CN93 | UTMⅢロータリーエンコーダ接続用コネクタ |
| GMP96x96 | ゴムパッキン |
| TSU03 | 雷サージユニット DC仕様 |
CEマーキング適合
| EMC指令 | EN61326-1 |
|---|
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
型式構成
① 基本型式
②インターフェイス
| 記号 | インターフェイス |
| 無記号 | 標準仕様：SI/F |
|---|
下記より1機能のオプション追加可能
| BCO | BCD出力（シンクタイプ） |
|---|---|
| D3V | D/Aコンバータ（電圧）（3ch） |
| DAV | D/Aコンバータ（電圧） |
| DAI | D/Aコンバータ（電流） |
| 232 | RS-232C |
| USB | USB |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
