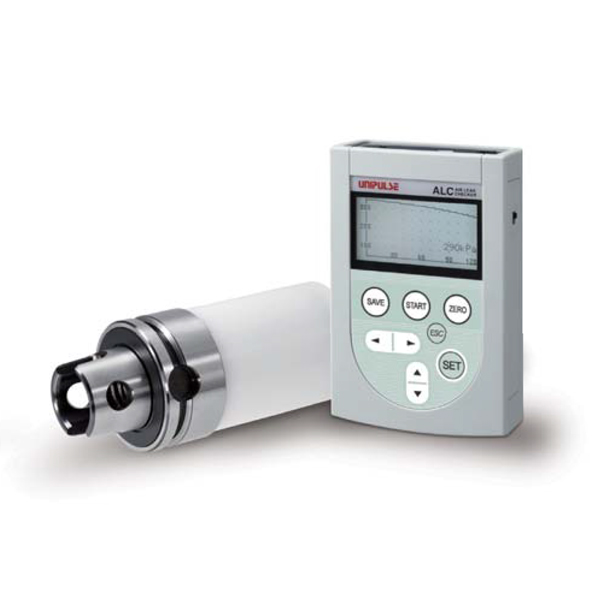

製品概要
エアリークチェッカーはマシニングセンタにおける主軸の軸芯クーラント供給ラインのOリングの劣化をチェック・管理するツールです。
- 軸芯クーラント経路中のOリングの劣化を検査し、クーラントが漏れることによるトラブルを未然に防止します。
- マシン外の安全な場所から各種操作と検査が可能です。

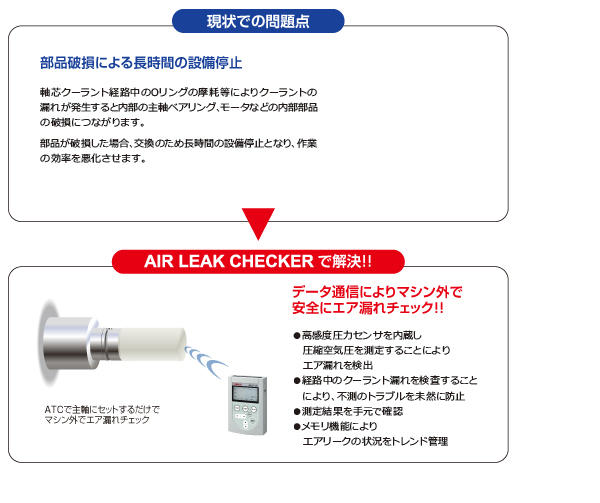

使用例
エアリークチェッカーで解決！
仕様
| 本体部 | |
| 対応シャンク | BT30,KM6350,KM10080 |
|---|---|
| センサ | 半導体圧力センサ |
| Ａ／Ｄ変換回数 | 1回/秒 |
| リモートコンソール | |
| 表示部 | 128×64 dot モノクロLCD 測定値表示(kPa) ／グラフ表示 |
|---|---|
| 設定部 | 設定項目： 号機番号／機器名／判定値／日時／ オートオフ／バックライト時間／操作音 |
| 記録部 | 記録機能： グラフデータ記録 |
| インターフェース | |
| 本体 | 通信モジュール（送信） |
|---|---|
| リモートコンソール | 通信モジュール（受信）、USBインターフェイス（USB Ver.1.1準拠） |
| 一般性能 | |
| 電源 | 本体： 内蔵2次電池 リモートコンソール： 内部電源 単3形アルカリ乾電池またはニッケル水素充電池×4本 外部電源 専用ACアダプタ（AC 100 V用） |
|---|---|
| 消費電流 | 本体：約 10 mA リモートコンソール：約 100 mA（通信時、バックライトオフ） |
| 本体連続使用時間 | 約12時間 |
| 使用条件 | 使用温度範囲 0℃ ～ ＋40℃ 保存温度範囲 －10℃ ～ ＋60℃ 湿度 85％ RH 以下（結露不可） |
| 重量 | 本体：約 1.0 kg(BT30),約 1.1 kg(KM6350),約 2.5 kg(KM10080) リモートコンソール：約 275 g（電池重量95 gを含む） |
| 付属品 | |
|---|---|
| 取扱説明書･･･1 キャリングケース･･･1 専用ACアダプタ･･･1 単3形アルカリ乾電池･･･4 |
日本国外における使用可能状況については弊社営業までお問い合わせください。
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承ください。
ダウンロード
|
製品カタログ（PDF）
|
AIR LEAK CHECKERカタログ(700 KB) | 日 | ||
|---|---|---|---|---|
|
取扱説明書（PDF）
|
ALCマニュアル(3 MB) | 日 | ||
|
外観図
|
DXF
（ZIP） |
|||
|
PDF
|
||||
|
サポートツール
|
||||
|
ソフトウェア
|
||||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
