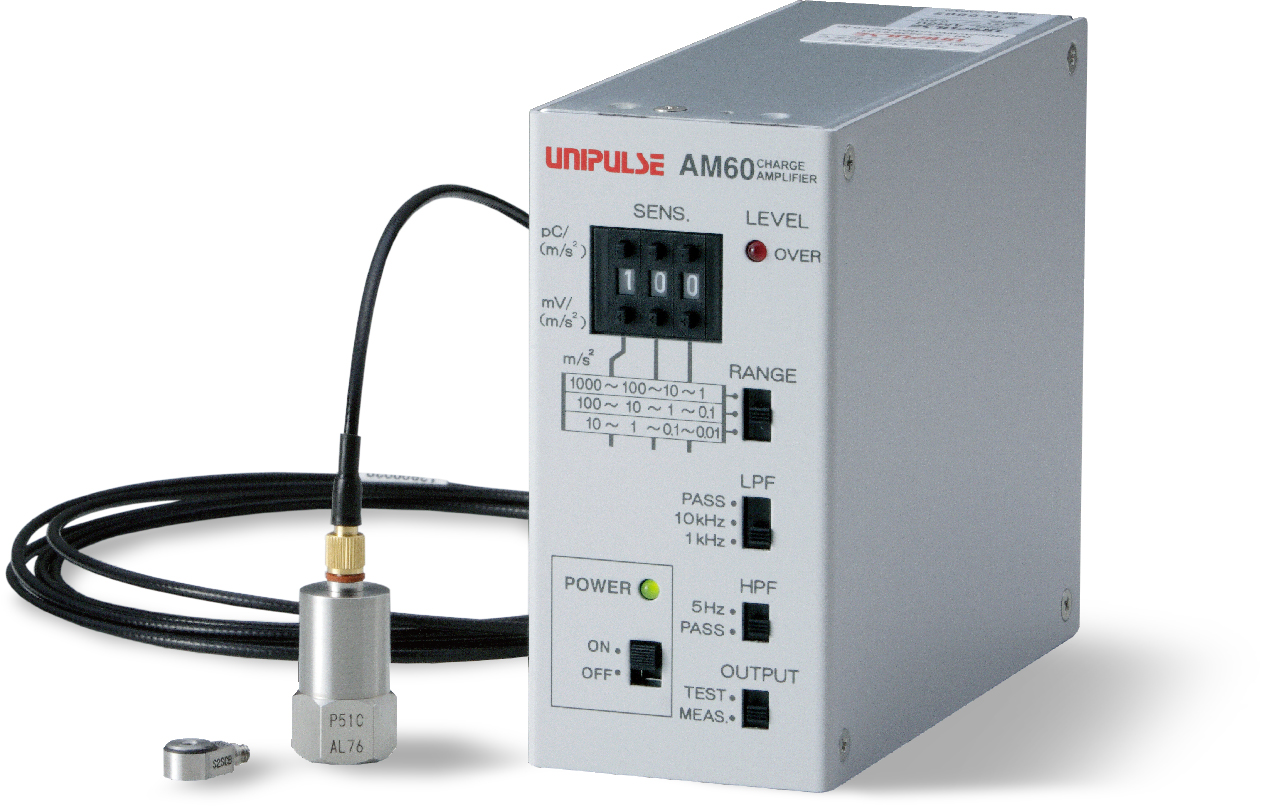

製品概要
AM60は、電荷出力型または電圧出力型加速度ピックアップに対応した小型・軽量のチャージアンプです。電池またはACアダプタで使用できるため、可搬形として1チャネルで簡単に利用できるほか、複数台ラック等に並べて多チャネルのチャージアンプを構成することも可能です。

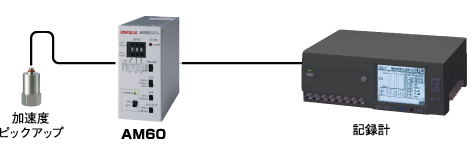

アプリケーション例
仕様
| 接続センサ | 圧電型加速度ピックアップ |
|---|---|
| 入力 | 電荷入力（最大10,000 pC）マイクロドットコネクタ 電圧入力（最大±10 V）BNCコネクタ （定電流電源4 mA、0.5 mA、OFF から選択、電圧DC 24 V） 電荷入力または電圧入力どちらかを使用 |
| 出力 | 定格 ±1 V 負荷抵抗 10 kΩ 以上 BNCコネクタ （最大出力 ±10 V） |
| 感度 | 3桁のデジタルスイッチにより設定 電荷入力0.03 ～ 999 pC/（m/s2）または電圧入力0.03 ～ 999 mV/（m/s2） 精度±1.5% 以内（200 Hz、負荷抵抗10 kΩ） |
| レンジ | 1、10、100 倍切換 10、100、1000 m/s2（感度 0.030 ～ 0.999） 1、10、100 m/s2（感度 1.00 ～ 9.99） 0.1、1、10 m/s2（感度 10.0 ～ 99.9） 0.01、0.1、1 m/s2（感度 100 ～ 999） |
| 周波数帯域 | 2 Hz ～ 30 kHz +0.5/-3 dB（定格出力） 2 Hz ～ 10 kHz +0.5/-3 dB（最大出力） |
| フィルタ | 2次バターワース特性（12 dB/oct） LPF：1 kHz、10 kHz、PASS HPF：5 Hz、PASS |
| 雑音 | 20 mVrms 以下（感度1 mV/（m/s2）、レンジ10 m/s2、LPF/HPF PASS） |
| 出力レベル表示 | LED1個 OVER（赤、±8 V 以上） |
| 試験信号 | 矩形波 200 Hz±10%、2 Vp-p±5% |
| 電源 | 内蔵単3形アルカリ乾電池4本 電池使用時間 約 30時間（電荷入力10 pC、感度1 pC/（m/s2）、レンジ10 m/s2） 外部電源 DC 5 ～ 16 V 専用ACアダプタ（AC 100 V）（別売品） |
| 使用条件 | 温度：使用温度範囲 0 ～ ＋40℃ 湿度：20 ～ 80% RH（結露不可） |
| 外形寸法 | 48.3（W）×100（H）×120（D）mm（突起部含まず） |
| 重量 | 約 605 g（電池重量約 95 gを含む） |
| 付属品 | 単3形アルカリ乾電池×4本（初期動作確認用）、 パネルブラケット×2（取付ねじ×4）、ゴム足×4、取扱説明書×1 |
| 別売品 | UNC01：汎用タイプ加速度ピックアップ UNC04：小型リングタイプ加速度ピックアップ CAP21MM：ミニチュア－ミニチュア ローノイズケーブル 2 m（UNC01接続用） CAP21CM：C29-104P－ミニチュア ローノイズケーブル 2 m（UNC04接続用） MH-201R：加速度ピックアップ用マウンティングアダプタ（UNC01用） CA7：両端BNC付同軸ケーブル 1.5 m（外部出力用） |
別売品
【UNC01】電荷出力型加速度ピックアップ ～汎用タイプ～
| 電荷感度［pC/（m/s2）（Typ.）］ | 5 |
|---|---|
| 共振周波数［kHz （Typ.）］ | 32 |
| 周波数範囲［Hz （±1 dB）］ | fc ～ 8,000 |
| 周波数範囲［Hz （±3 dB）］ | fc ～ 12,000 |
| 最大使用加速度［±m/s2］ | 16,000 |
| 耐衝撃性［±m/s2］ | 20,000 |
| 使用温度範囲［℃］ | －40 ～ ＋150 |
| 重量［g］ | 25 |
| 取付ネジ | M6 メネジ 深さ 5 |
【UNC04】電荷出力型加速度ピックアップ ～小型リングタイプ～
| 電荷感度［pC/（m/s2）（Typ.）］ | 0.2 |
|---|---|
| 共振周波数［kHz （Typ.）］ | ≧ 60 |
| 周波数範囲［Hz （±1 dB）］ | fc ～ 10,000 |
| 周波数範囲［Hz （±3 dB）］ | fc ～ 20,000 |
| 最大使用加速度［±m/s2］ | 5,000 |
| 耐衝撃性［±m/s2］ | 10,000 |
| 使用温度範囲［℃］ | －50 ～ ＋160 |
| 重量［g］ | 1.9 |
| 取付ネジ | M2ボルト（付属品） |
【CAP21MM】接続用ローノイズケーブル ～UNC01接続用（ミニチュア－ミニチュア）～
| 外径寸法 mm | φ2.3 |
|---|---|
| 最高使用温度 ℃ | 160 |
| 色 | 黒 |
| シース材質 | FEP |
| 長さ | 2 m |
【CAP21CM】接続用ローノイズケーブル ～UNC04接続用（C29-104P－ミニチュア）～
| 外径寸法 mm | φ1.2 |
|---|---|
| 最高使用温度 ℃ | 160 |
| 色 | 黒 |
| シース材質 | FEP |
| 長さ | 2 m |
【MH-201R】マウンティングアダプタ ～UNC01用～
| 固定方法 | マグネット |
|---|---|
| 外径寸法 mm | φ20×11 |
| 吸着力 N | 80 |
| 使用温度範囲 ℃ | －20 ～ ＋80 |
| グランド | 絶縁 |
| 取付ネジ | M6 オネジ 長さ 4 |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
