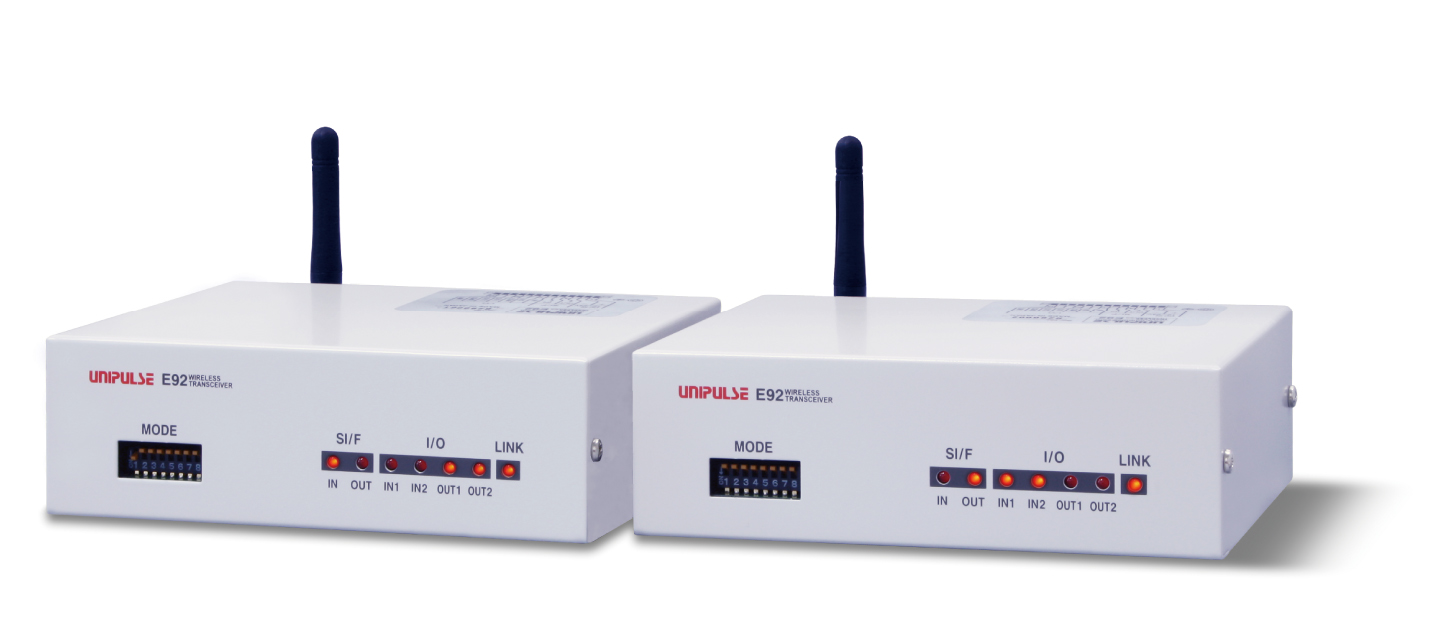

製品概要
● 1台でSI/F・外部信号の送受信を行うことができるユニット（2 〜 9台1セットで使用）
● 2台の指示計から受信した信号を加算可能
● 伝送距離 約 50 m
● 同一場所で4セットまで同時使用が可能
● 無線局の免許や資格・申請が不要
型式構成
仕様
無線部 ｜ 表示部 ｜ 設定部 ｜ 外部信号 ｜ インターフェイス ｜ 一般性能
付属品 ｜ 別売品
| 無線部 | |
| 特定無線設備の種別 | 証明規則第2条第19号に規定する特定無線設備 |
|---|---|
| 電波の型式 | F1D |
| 空中線電力 | 10 mW 以下 |
| 使用周波数 | 2404 〜 2479 MHz |
| 表示部 | |
| SI/F | IN 点灯・消灯 OUT 点灯・消灯 使用時：点灯, 未使用時：消灯 |
|---|---|
| I/O | IN1 点灯・消灯 IN2 点灯・消灯 OUT1 点灯・消灯 OUT2 点灯・消灯 接点ON：点灯, 接点OFF：消灯 |
| LINK | (無線リンク表示)点灯・点滅・消灯 無線接続中：点灯, 無線未接続中：点滅, 電源OFF：消灯 |
| 設定部 | |
| MODE | マスター/スレーブ, 動作モード, 無線グループ |
|---|---|
| リモートコンソール | オーバー出力の比較値 (232オプション搭載時、別売のリモートコンソールにて設定) |
| 外部信号 | |
| 外部出力信号 | 出力（2点） リンク出力（1点） トランジスタのオープンコレクタ出力（エミッタ ＝ COM端子） トランジスタONのとき出力LO Vce ＝ 30 V（Max）, Ic ＝ 120 mA（Max） 無線の通信状態を表す（リンク出力） |
|---|---|
| 外部入力信号 | 入力（2点） 接点（リレー, スイッチなど）または無接点（トランジスタ, オープンコレクタ出力のTTLなど）によりCOM端子と短絡したときをONとする |
| インターフェイス | |
| SIF | 2線式シリアルインターフェイス |
|---|---|
| 232 | RS-232Cコミュニケーションインターフェイス （リモートコンソール接続用）（オプション） |
| 一般性能 | |
| 電源電圧 | DC 12 ～ 24 V （±15％） 消費電流 DC 12 V：約 160 mA DC 24 V：約 80 mA |
|---|---|
| 突入電流 typ. | 6 A, 0.5 msec：DC 12 V 平均負荷状態（常温, コールドスタート時） 12 A, 0.5 msec：DC 24 V 平均負荷状態（常温, コールドスタート時） |
| 使用条件 | 使用温度範囲：-10 ～ +40℃ 湿度：85% RH 以下（結露不可） |
| サービスエリア | 屋内環境：50 m（設置環境により異なる） 屋外環境：150 m 以上（見通し距離） 本体は屋内仕様 |
| 外形寸法 | 150（W）×48（H）×120（D）mm（突起部含まず） |
| 重量 | 約 650 g |
| 付属品 | |
| ゴム脚（貼付タイプ） | 4 |
|---|---|
| 取扱説明書 | 1 |
| 別売品 | |
| ANT01 | つば付アンテナ |
|---|---|
| ANT02 | 平面アンテナ |
| C110 | リモートコンソールユニット |
| CAANT11 | アンテナケーブル（延長用）1 m |
| CAANT51 | アンテナケーブル（延長用）5 m |
| MT1 | 横付用取付金具 |
| MT2 | 縦付用取付金具 |
日本国外における使用可能状況については弊社営業までお問い合わせください。
外部アンテナ端子に付属品・別売品以外のアンテナやケーブルを取付けてのご使用はおやめください。
