製品概要

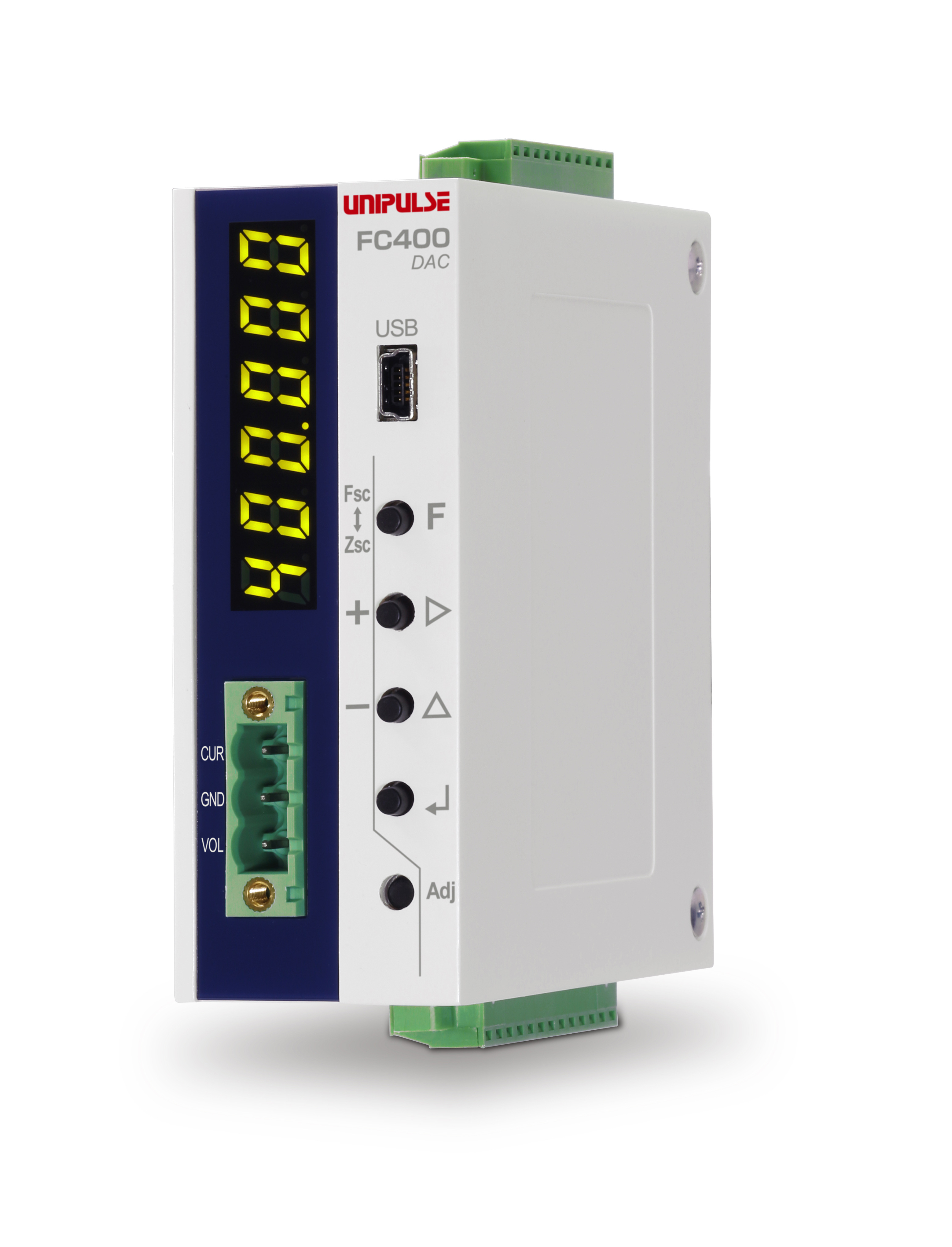

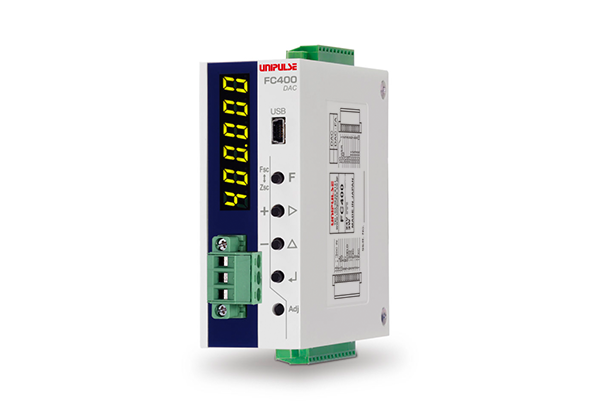

FC400-DACは、D/Aコンバータを標準装備したコンパクトタイプのウェイングインジケータです。
ホッパースケール、パッカースケール、ウェイトモニタなど、あらゆる計量シーンにマッチします。
FC400の指示値に連動した電圧・電流出力が得られます。
高速サンプリング&高分解能
最大で1/100000の表示分解能
USB専用ソフト（フリーソフト）
USBインターフェイスを介して通信し
ロギング、グラフ表示、パラメータの設定、較正ができる
ノイズに強い高機能フィルタ＆自動フィルタ調整機能
各種振動に対応するローパスフィルタ（0.1 ～ 300 Hz）と周期的な振動に効果的な移動平均フィルタ（OFF、2 ～ 512回）の膨大な組合せから、精度と安定を両立できる最適値を自動で探すことができる（ご自身で設定したい方はマニュアル調整も可能）
コンパクトサイズ
省スペースで組込に最適
軽量コンパクトな 35 mm DINレールタイプ

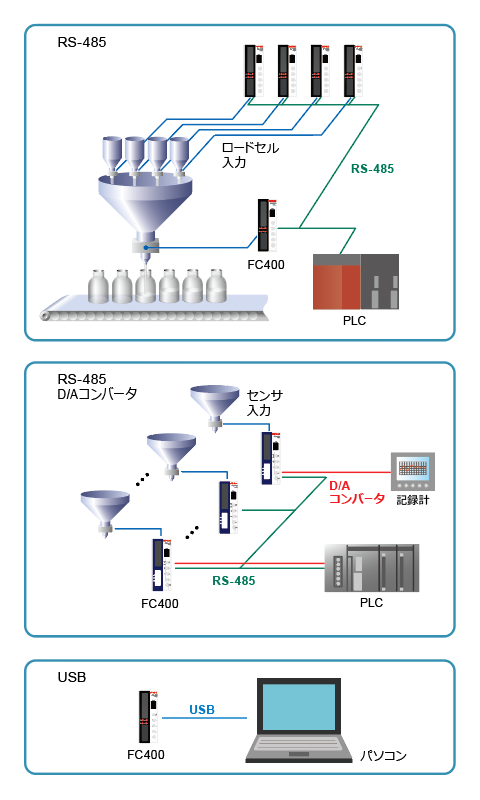

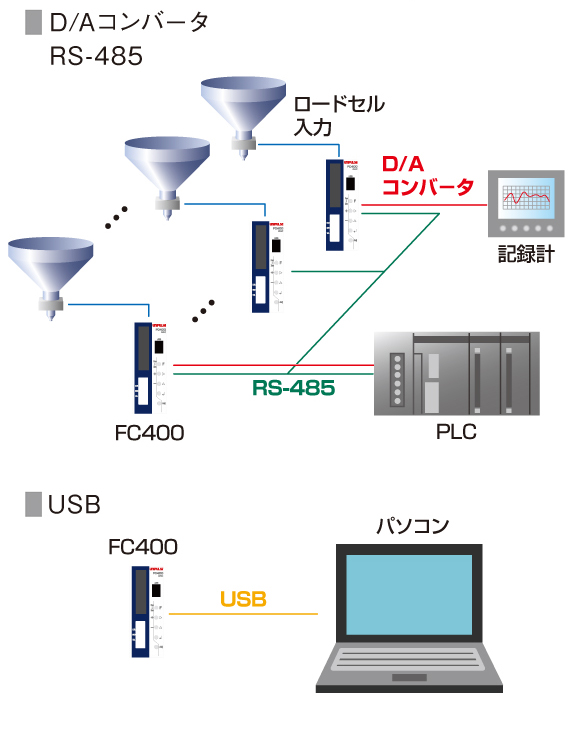

豊富なインターフェース
D/Aコンバータ、RS-485、USBインターフェイスを標準装備
充実機能を搭載
■標準計量シーケンス装備
投入・排出ゲートなどを直接制御できる
計量シーケンス機能を装備
■入力換算値表示機能
ロードセルの出力をmV/Vに換算した表示が可能
トラブル時の故障ブロックの切り分けに便利
■6桁表示も可能
24 bitのA/D変換器を活かした6桁表示が可能
■等価入力較正機能
ロードセルの出力値と対応する重量値を入力するだけで較正できる
■リニアライズ較正機能
ゼロ・スパン以外の中間の3点の較正を行うことによって、直線性を改善できる
直線性の悪い秤でも、高精度の秤に補正可能
型式構成
FC400-DACを特集した過去のメールマガジンはこちら
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品｜別売品
| アナログ部 | |
| 印加電圧 | DC 5 V±5% 出力電流：90 mA 以下 DC2.5 V±5% 出力電流：45 mA 以下（設定により切換可） レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる） |
|---|---|
| 信号入力範囲 | －2.5 ～ 5.1 mV/V |
| ゼロ調整範囲 | デジタル演算による自動調整方式 -0.5 ～ 2.0 mV/V |
| ゲイン調整範囲 | デジタル演算による自動調整方式 0.01 ～ 3.0 mV/V |
| リニアライズ機能 | ゼロ・スパン以外に最大3点の多点較正が可能 |
| 最小入力感度 | 0.15 μV/count |
| 精度 | 非直線性： 0.01% FS 以内 ゼロドリフト： 0.0002% FS/℃ Typ.（印加電圧5 V, 3 mV/V較正時） ゲインドリフト： 1 ppm/℃ Typ |
| フィルタ | デジタルローパスフィルタ 可変：0.1 ～ 300 Hz 移動平均フィルタ OFF, 2 ～ 512回 |
| A/D変換器 | 1200回/秒 変換分解能：24 bitバイナリー |
| 表示部 | |
| 表示器 | 字高 8 mm 7セグメント緑色LEDによる数字表示 |
|---|---|
| 表示値 | 最大6桁 |
| 表示回数 | 1、3、6、13、25回/秒 選択 |
| 状態表示 | RUN、SD、RD、ERR |
| 外部信号 | |
| 外部出力信号 （5点） |
各制御出力を設定により選択可能 トランジスタのオープンコレクタ出力 Vceo = 30 V、 Ic = 50 mA |
|---|---|
| 外部入力信号 （3点） |
各制御入力を設定により選択可能 接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする 外部電源DC 24 Vをご用意ください |
| インターフェイス | |
| USBインターフェイス | |
| D/Aコンバータインターフェイス（電圧・電流出力） | |
| RS-485インターフェイス（Modbus-RTU, UNI-Format選択） | |
| 一般性能 | |
| 電源電圧 | DC 24 V（±15%） |
|---|---|
| 消費電力 | 4 W typ. |
| 使用条件 | 温度…使用温度範囲 -10℃ ～ ＋50℃ 保存温度範囲 －20℃ ～ ＋85℃ 湿度…85% RH 以下(結露不可) |
| 外形寸法 | 34(W)×88(H)×91(D) mm (突起部含まず) |
| 重量 | 約 210 g |
| CEマーキング適合 | EMC指令：EN61326-1 |
| 付属品 | |
| ジャンパー線 | 2 |
|---|---|
| ミニドライバ | 1 |
| CC-Linkコネクタ | 1 |
| 各種入出力コネクタ | 2 |
| クイックリファレンス | 2 |
| 別売品 | |
| CA81-USB | USBケーブル（A-miniBタイプ） 1.8 m |
|---|---|
| CN85 | 電源/センサ/RS-485用13pコネクタ（付属品と同じ） |
| CN86 | D/Aコンバータ用3pコネクタ（RS-232Cコネクタと共通）（付属品と同じ） |
| CN87 | 外部入出力用10pコネクタ（付属品と同じ） |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承ください。
