組込型インジケータFC500-232

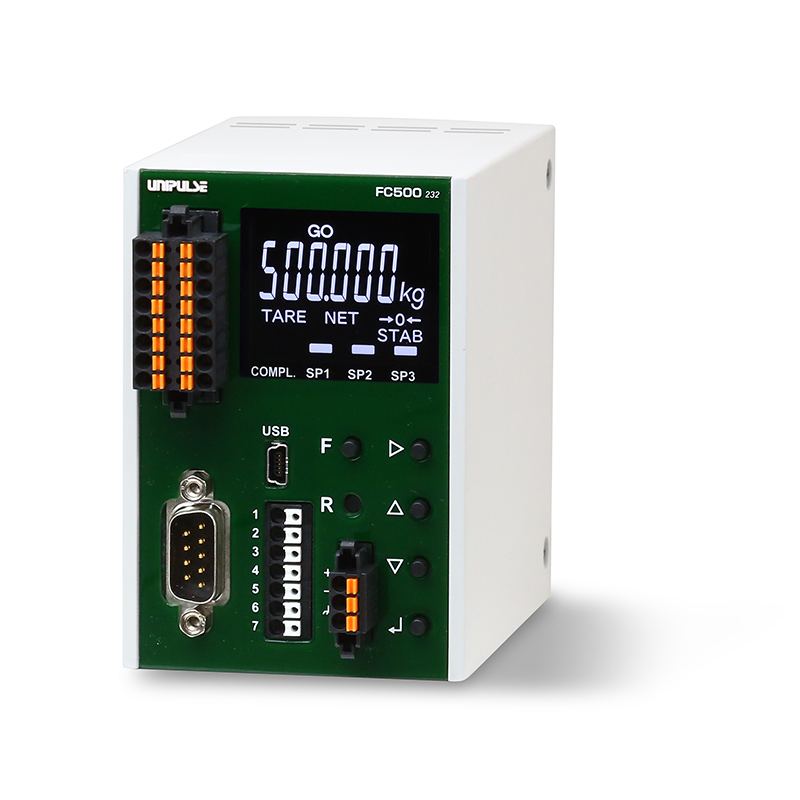

FC500-232は、RS-232Cインターフェイスを標準装備したコンパクトタイプのウェイングインジケータです。
ホッパースケール、パッカースケール、ウェイトチェッカーなど、あらゆる計量シーンにマッチします。

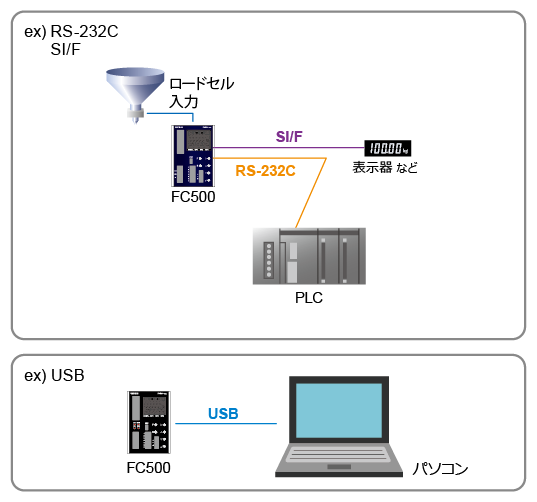

RS-232Cインターフェイスにて接続し、計測データと結果の収集が行えます。

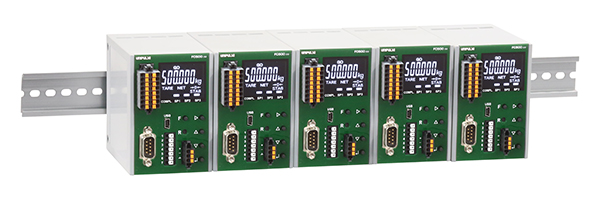

軽量コンパクトな 35 mm DINレールタイプ
外形寸法：65(W)×94(H)×108(D) mm (突起部含まず)
重量：約 370 g

RS-232C、SI/F、USBインターフェイスを標準装備

1200回/秒の高速A/D変換、高速デジタル処理。(300回/秒に切換可）
最大で1/100000の表示分解能。

USBインターフェイスを介して通信し
ロギング、グラフ表示、パラメータの設定、較正ができる

■データメモリ機能搭載
較正値、エラー情報を時刻付きで最新の100データを記録し
USBインターフェイスを介して確認が可能

■入力換算値表示機能
ロードセルの出力をmV/Vに換算した表示が可能
トラブル時の故障ブロックの切り分けに便利

■標準計量シーケンス装備
投入・排出ゲートなどを直接制御できる計量シーケンス機能を装備

■リニアライズ較正機能
ゼロ・スパン以外の中間の3点の較正を行うことによって
直線性を改善できる　
直線性の悪い秤でも、高精度の秤に補正可能

■最大32種類の銘柄メモリ機能

計量用設定値を銘柄ごとに記憶し選択して計量が可能
バッチ計量が簡単に行える

■等価入力較正機能
ロードセルの出力値と対応する重量値を入力するだけで較正できる

アナログ部
印加電圧	DC 5 V±5% 出力電流：90 mA 以下レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる）
信号入力範囲	－2.5 ～ +5.1 mV/V
ゼロ調整範囲	デジタル演算による自動調整方式　-0.5 ～ +2.0 mV/V
ゲイン調整範囲	デジタル演算による自動調整方式　0.005 ～ 3.2 mV/V
リニアライズ機能	ゼロ・スパン以外に最大3点の多点較正が可能
最小入力感度	0.15 μV/count
精度	非直線性： 0.01% FS 以内ゼロドリフト： 0.0002% FS/℃ Typ.（3 mV/V較正）ゲインドリフト： 1 ppm/℃ Typ
フィルタ	デジタルローパスフィルタ可変：0.1 ～ 300 Hz 移動平均フィルタ OFF, 2 ～ 512回
A/D変換器	速度：1200回/秒、300回/秒（設定による切換可）変換分解能：24 bitバイナリ

表示部
表示器	字高　11 mm　液晶モジュールによる数字表示
表示値	6桁　符号：最上位桁にマイナス表示
単位	t, g, kg, lb, N, なし
表示回数	1、3、6、13、25回
状態表示	COMPL.／SP1／SP2／SP3／HI／GO／LO／NZ／TARE／NET／HOLD／ZALM／STAB／RUN／SD／RD／ERR（FC500-CCL) MS／NS（FC500-EIP)

外部信号
外部入力信号（5点）	各制御入力を設定により選択可能＜無電圧接点入力＞接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする＜プラスコモン/マイナスコモン共用電圧入力＞（注文時指定）接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど）入力端子とCOM端子間に電圧を印加したときをONとする定格電圧：DC 27.6 V 以下 ON条件：DC 9 V 以上（DC 24 V時負荷電流約 10 mA） OFF条件：DC 3 V 以下
外部出力信号（5点）	各制御出力を設定により選択可能シンク/ソース共用　フォトモスリレー出力 Vceo = 30 V、 Ic = 50 mA

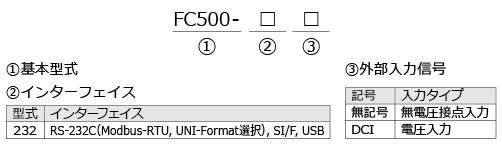

インターフェイス
232	RS-232Cインターフェイス（Modbus-RTU, UNI-Format選択）
SIF	SI/F 2線式シリアルインターフェイス
USB	USB インターフェイス
