製品概要

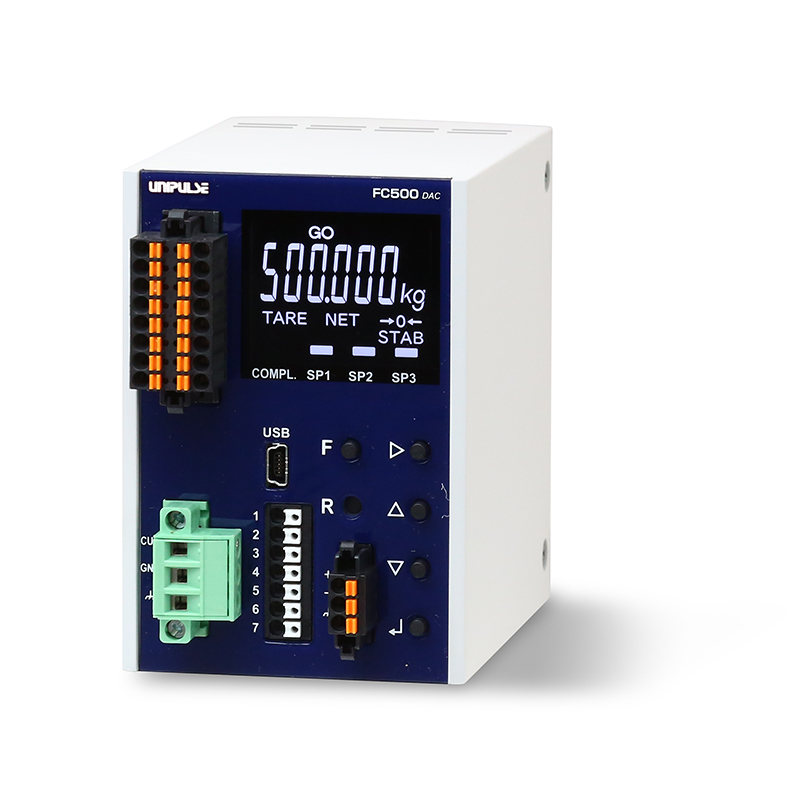

FC500-DACは、D/Aコンバータインターフェイスを標準装備したコンパクトタイプのウェイングインジケータです。
ホッパースケール、パッカースケール、ウェイトチェッカーなど、あらゆる計量シーンにマッチします。
FC500の指示値に連動した電流出力が得られます。
省スペースで組込に最適

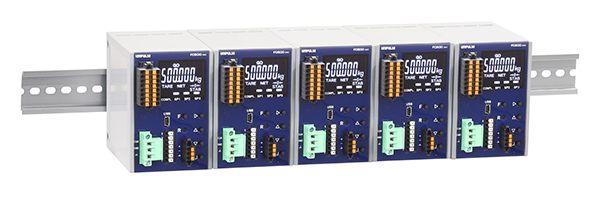

軽量コンパクトな 35 mm DINレールタイプ
外形寸法：65(W)×94(H)×108(D) mm (突起部含まず)
重量：約 370 g
豊富なインターフェイス

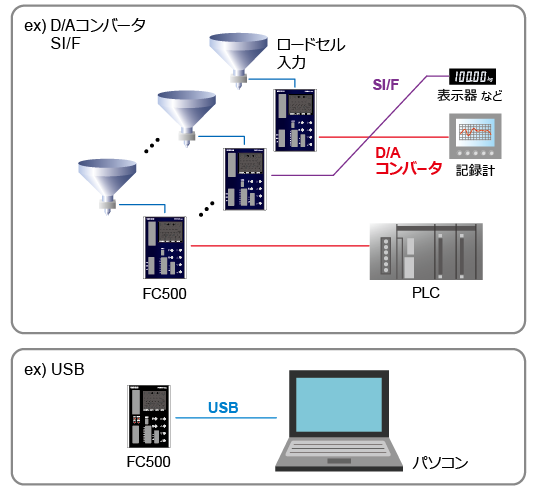

D/Aコンバータ、SI/F、USBを標準装備
高速サンプリング
最大で1/100000の表示分解能。
USB専用ソフト（フリーソフト）
USBインターフェイスを介して通信し
ロギング、グラフ表示、パラメータの設定、較正ができる
充実機能を搭載
■データメモリ機能搭載
較正値、エラー情報を時刻付きで最新の100データを記録し
USBインターフェイスを介して確認が可能
■入力換算値表示機能
ロードセルの出力をmV/Vに換算した表示が可能
トラブル時の故障ブロックの切り分けに便利
■標準計量シーケンス装備
投入・排出ゲートなどを直接制御できる計量シーケンス機能を装備
■リニアライズ較正機能
ゼロ・スパン以外の中間の3点の較正を行うことによって
直線性を改善できる 直線性の悪い秤でも、高精度の秤に補正可能
■最大32種類の銘柄メモリ機能
計量用設定値を銘柄ごとに記憶し選択して計量が可能
バッチ計量が簡単に行える
■等価入力較正機能
ロードセルの出力値と対応する重量値を入力するだけで較正できる
型式構成
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品｜別売品
| アナログ部 | |
| 印加電圧 | DC 5 V±5% 出力電流：90 mA 以下 レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる） |
|---|---|
| 信号入力範囲 | －2.5 ～ +5.1 mV/V |
| ゼロ調整範囲 | デジタル演算による自動調整方式 -0.5 ～ +2.0 mV/V |
| ゲイン調整範囲 | デジタル演算による自動調整方式 0.005 ～ 3.2 mV/V |
| リニアライズ機能 | ゼロ・スパン以外に最大3点の多点較正が可能 |
| 最小入力感度 | 0.15 μV/count |
| 精度 | 非直線性： 0.01% FS 以内 ゼロドリフト： 0.0002% FS/℃ Typ.（3 mV/V較正時） ゲインドリフト： 1 ppm/℃ Typ |
| フィルタ | デジタルローパスフィルタ 可変：0.1 ～ 300 Hz 移動平均フィルタ OFF, 2 ～ 512回 |
| A/D変換器 | 速度：1200回/秒、300回/秒（設定による切換可） 変換分解能：24 bitバイナリ |
| 表示部 | |
| 表示器 | 字高 11 mm 液晶モジュールによる数字表示 |
|---|---|
| 表示値 | 6桁 符号：最上位桁にマイナス表示 |
| 単位 | t, g, kg, lb, N, なし |
| 表示回数 | 1、3、6、13、25回 |
| 状態表示 | COMPL.／SP1／SP2／SP3／HI／GO／LO／NZ／TARE／NET／HOLD／ZALM／STAB／RUN／SD／RD／ERR(FC500-CCL) MS／NS（FC500-EIP) |
| 外部信号 | |
| 外部入力信号 （5点） |
各制御入力を設定により選択可能 ＜無電圧接点入力＞ 接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） によりCOM端子と短絡したときをONとする ＜プラスコモン/マイナスコモン共用 電圧入力＞（注文時指定） 接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） により入力端子とCOM端子間に電圧を印加したときをONとする 定格電圧：DC 27.6 V 以下 ON条件：DC 9 V 以上（DC 24 V時 負荷電流約 10 mA） OFF条件：DC 3 V 以下 |
|---|---|
| 外部出力信号 （5点） |
各制御出力を設定により選択可能 シンク/ソース共用 フォトモスリレー出力 Vceo = 30 V、 Ic = 50 mA |
| インターフェイス | |
| DAC | D/Aコンバータインターフェイス（電流出力） |
|---|---|
| SIF | SI/F 2線式シリアルインターフェイス |
| USB | USB インターフェイス |
| 一般性能 | |
| 電源電圧 | DC 24 V（±15%） |
|---|---|
| 消費電力 | 6 W typ. |
| 使用条件 | 使用温度範囲：-10℃ ～ ＋50℃ 保存温度範囲：－20℃ ～ ＋85℃ 湿度：85% RH 以下(結露不可) |
| 外形寸法 | 65(W)×94(H)×108(D) mm (突起部含まず) |
| 重量 | 約 370 g |
| CEマーキング適合 | EMC指令：EN61326-1 |
| 付属品 | |
| 取扱説明書 | 2 |
|---|---|
| ジャンパー線 | 2 |
| 電源コネクタ | 1 |
| ミニドライバ | 1 |
| 入出力コネクタ | 1 |
| D/Aコンバータ用3pコネクタ | 1 |
| 別売品 | |
| CN7B | 電源コネクタ（付属品と同じ） |
|---|---|
| CN7D | 入出力コネクタ（付属品と同じ） |
| CN86 | D/Aコンバータ用3pコネクタ（付属品と同じ） |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承ください。
