製品概要

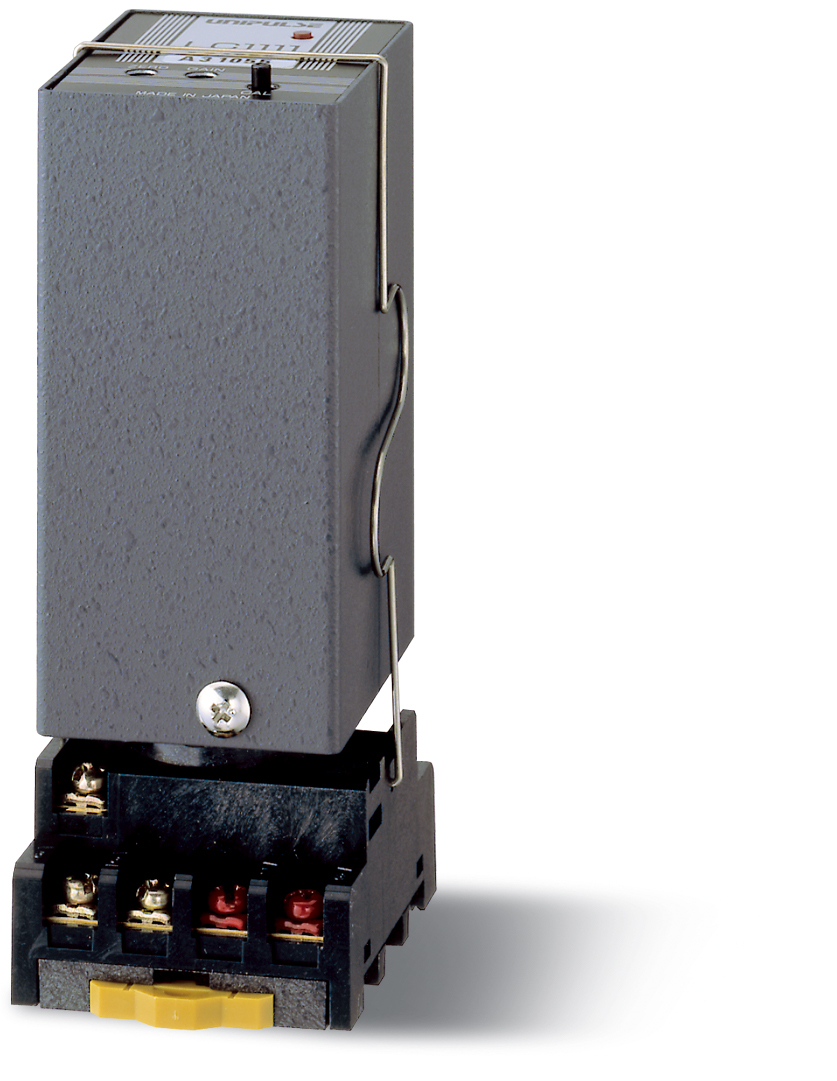

● 高機能・小型ロードセルコンバータ
● 38（W）×93.5（H）×50（D） mmのコンパクトサイズ
● 印加電圧を内蔵
　350 Ω系ロードセルを4台まで並列接続が可能
● 4 ～ 20 mAの電流出力を標準装備
● シンプル設計で各種計装に幅広く応用が可能
型式構成

仕様

印加電圧 DC 5 V±5％ 出力電流:60 mA 以下
（350 Ω系ロードセル4ヶまで並列接続できる）
ゼロ調整範囲 ±0.4 mV/V（ブリッジ抵抗350 Ω時）
20回転トリマーポテンショメータ
この範囲を超える場合は外部抵抗接続により拡大可能
ゲイン調整範囲 0.6 mV/V ～ 1.4 mV/V（HIレンジ）
1.3 mV/V ～ 3.2 mV/V（LOレンジ）
レンジは内部ジャンパによる
精度 非直線性：0.02％ FS 以内
ゼロドリフト：1 μV/℃ RTI 以内
ゲインドリフト：0.01％/℃ 以内
ノイズ：1 μVp－p（RTI）以内（2 Hz）
出力信号 電圧出力：0 ～ ±10 V　負荷抵抗：2 kΩ 以上
電流出力：4 ～ 20 mA　負荷抵抗：500 Ω 以下
ローパスフィルタ ローパスフィルタ（－6 dB/oct.）2 Hz/－3 dB
較正値 1 mV/V
電源電圧 AC 100 V ±10％ 50/60 Hz
DC 12 ～ 24 V ±15％（LC1111（DC））
AC, DC仕様は注文時にご指定ください
消費電力 AC仕様：2 VA typ.　DC仕様：2 W typ.
使用条件 温度：使用温度範囲－10 ～ ＋40℃
湿度：85％ RH 以下（結露不可）
外形寸法 38（W）×93.5（H）×50（D）mm
重量 約 300 g
付属品 専用ソケット：1
固定用スプリング：1
ミニドライバ：1
取扱説明書：1

オプション

製品名
LC1111(DC) LC1111用DC電源仕様オプション
