製品概要

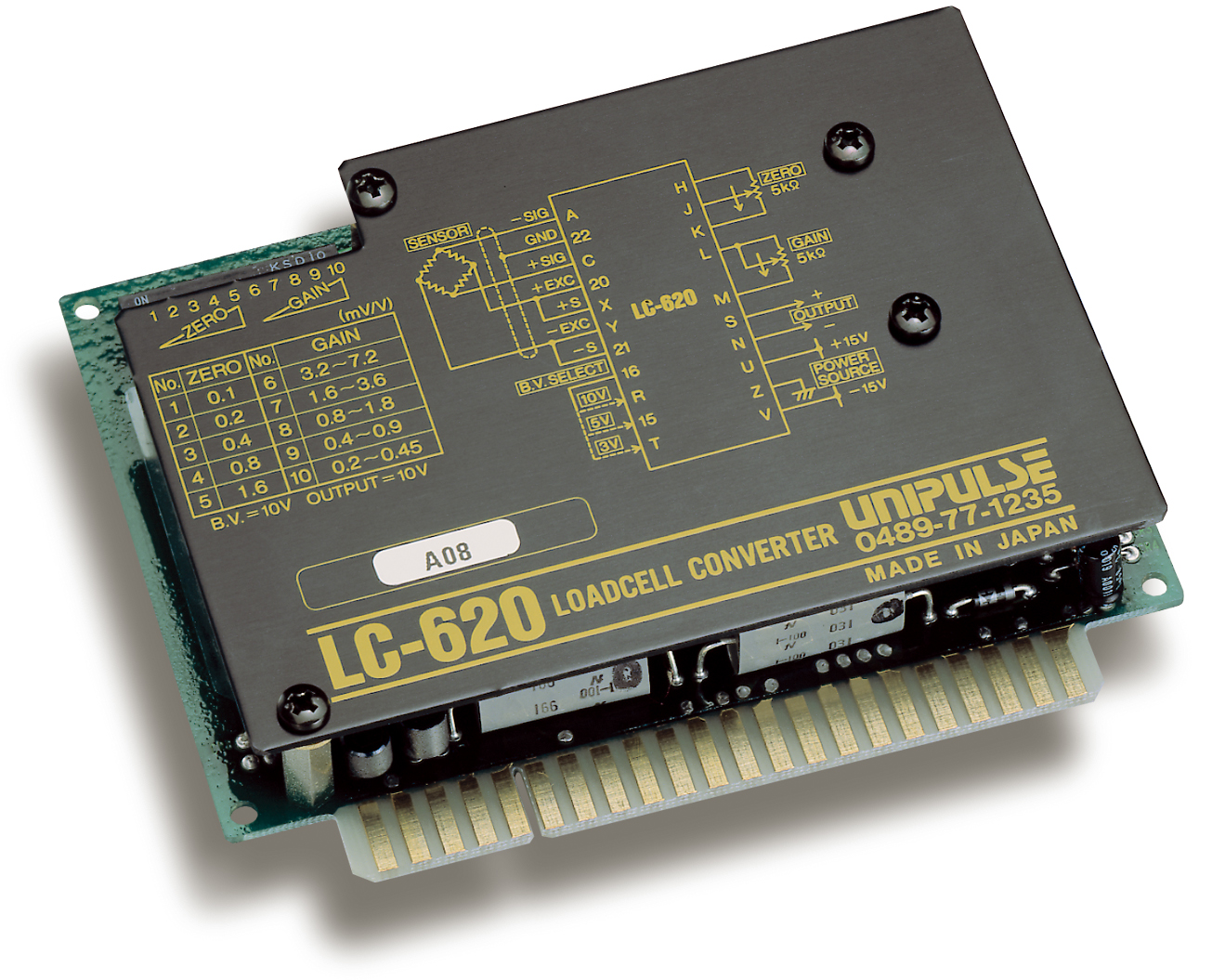

ストレンゲージ式のロードセル、圧力・トルク・加速度・変位などの各種変換器用の直流増幅モジュールです。
印加電源回路、ゼロ・ゲイン調整回路、ローパスフィルタなどがコンパクトにワンボードに収められており、機器組込専用型です。LC610をベースとし、低価格と高精度を両立させました。

仕様

センサ印加電源 DC 3､ 5､ 10 V±0.4％（外部ストラップにより切換）
出力電流:3､ 5 V･･･50 mA 以内
出力電流:10 V･･･120 mA 以内
定格出力 0 ～ ±10 V 負荷抵抗5 kΩ 以上
ゼロ調整範囲 粗調：0 ～ －3.1 mV/V　0.1m V/Vステップ切換
内蔵ディップスイッチによる
微調：±0.15 mV/V（J端子）または±0.75 mV/V（F端子）
外付け20回転トリマーポテンショメータ
ゲイン調整範囲 B.V. = 10 V時 0.2 mV/V ～ 5 mV/V
B.V. = 5 V時 0.4 mV/V ～ 10 mV/V
B.V. = 3 V時 0.64 mV/V ～ 16.6 mV/V
粗調：内蔵ディップスイッチにより5段階
微調：外付け20回転トリマーポテンショメータ
ゼロドリフト 0.3 μV/℃ RTI 以内
ゲインドリフト 30 ppmμ V/℃ RTI 以内
印加電源ドリフト 25 ppm/℃
非直線性 0.005％ FS 以内
ノイズ 0.25 μVp－p RTI 以内（0.1 ～ 2 Hz）
ローパスフィルタ ベッセル型ローパスフィルタ（－12 dB/oct.） 2 Hz/－3 dB
所要電源 DC±15 V ±5％
20 mA＋印加電源電流
使用条件 温度：精度保証－10 ～ ＋40℃　動作保証－20 ～ ＋60℃　保存－40 ～ ＋85℃
湿度：80％ RH 以下（結露不可）
測定条件 ゼロドリフト･ノイズ規格は信号源抵抗200 Ωにて測定。
ゼロドリフト規格は全て入力換算値で最大ゲイン時の値です｡

オプション

製品名
POT01 外付用ポテンショメータ　5 kΩ
POT02 外付用ポテンショメータ　20 kΩ
US02 ソケットコネクタ
